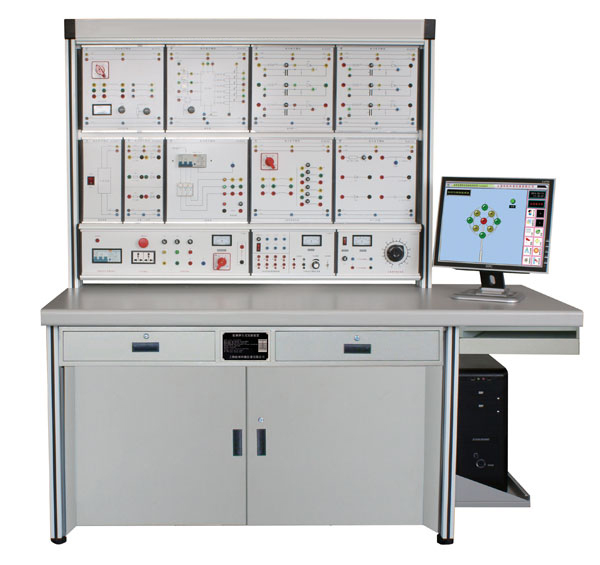

LGJS-300E型初級維修電工實訓考核裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述
“LGJS-300E型 初級維修電工實訓考核裝置”是根據國家職業資格鑒定操作技能鑒定程序化方案研制生產的，可對《初級維修電工技術》系列教材中列出的基本技能、電氣控制技術、電氣控制故障分析和電子技術進行實際操作，從而使學生的操作技能得到提高。該初級維修電工實訓考核裝置不僅可供學生學習鍛煉，更是維修電工技能實訓與考核的理想設備。

二、特點
◆ 初級維修電工實訓考核裝置的主要結構由實驗臺、可拆分式模塊、實驗掛箱、防塵式實驗屏桌子組成，主體為鋁合金材料。（*產品）
◆ 實驗臺采用鋁合金材料，模塊采用可拆分結構，功能無限擴展，有利于專業升級，功能遞增。（*產品）
◆ 實驗掛箱采用鋁合金材料，定位采用隱藏導軌結構，真正做到面板無磨損，確保使用壽命，裝卸十分方便。（*產品）
◆ 實驗屏為鋁合金材料，具有內置照明外部防塵功能，延長使用壽命，增加美感度。*產品）
◆ 電源控制由兩種可選，手動控制和無線遙控控制。
三、技術性能
* 輸入電源：三相四線(380V±10％ 50HZ)
* 環境溫度：–10℃－+40℃
* 相對濕度：＜85％(25℃)
* 海拔高度：＜4000m
* 裝置容量：＜1.5KVA
* 外型尺寸：1650×660×1740mm
四、實驗項目
1、初級維修電工實訓考核裝置基本技能
* 裝兩地控制一盞白熾燈并有一個插座的線路
* 安裝一只高壓汞燈，選用線材并接線。
* 安裝直接式單項有功電能表組成的量電裝置。
* 安裝經電流互感器接入單項有功電能表組成的量電裝置。
* 三相異步電動機定子繞組引出線首尾端判斷及接線。
* 中、小型異步電動機測試及檢修。
* 交流接觸器的拆裝、檢修及調試。
* 空氣阻尼式時間繼電器的改裝及檢修。
2、電氣控制故障分析
* 異步電動機星三角控制線路故障檢查及排除。
* 異步電動機正反轉控制線路故障檢查及排除。
* Z3040型搖臂鉆床電氣控制線路故障檢查及排除。
* M7130型平面磨床電氣控制線路故障檢查及排除。
3、電氣控制技術
* 延時啟動延時停止控制線路安裝及調試。
* Y-△降壓起動控制線路安裝及調試。
* 雙速電動機自動加速控制線路安裝及調試。
* 異步電動機正反轉控制線路安裝及調試。
* 異步電動機反接制動控制線路安裝及調試。
* 兩臺電動機順序起動、順序停轉控制線路安裝及調試。
* 工作臺自動往返控制線路安裝及調試。
* 異步電動機串電阻起動控制線路安裝及調試。
4、電子技術實訓模塊
* 安裝調試單相半波整流、電容濾波、穩壓管穩壓電路。
* 安裝調試單相橋式整流、電容濾波、穩壓管穩壓電路。
* 安裝調試鎳鉻電池充電電路。
* 安裝調試直流電源并測量三極管靜態工作點。
