LG-G06型 數字化工廠綜合應用實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統簡介
隨著數字經濟和實體經濟的深度融合，我國實體經濟特別是制造業開始推進智能化改造、數字化轉型，這就是“智改數轉”。“智改”就是指硬件改造、裝備升級、產線智能化改造，實現“機器換人”；“數轉”更側重于系統的集成應用，將獲取的各類生產經營數據價值最大化，實現“數字大腦”。

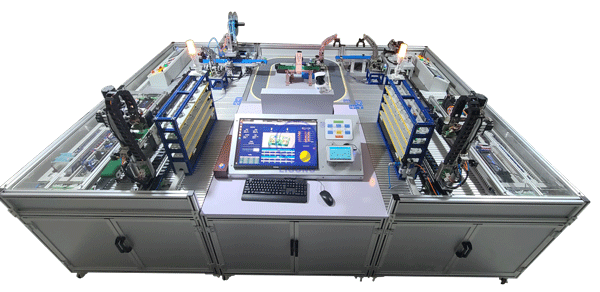

數字化工廠綜合應用實訓系統，就是將物聯網關鍵技術、工業互聯網平臺技術、人工智能技術等應用到制造企業生產鏈，形成數字化智能工廠系統。系統由原料倉儲工位、激光雕刻工位、視覺分揀運輸工位、包裝貼標工位、成品標識入庫工位、總控制臺共六個獨立工位拼裝組成，涵蓋立體庫位、堆垛機、加工流轉臺、激光雕刻機、多自由度滑動機器手、機器視覺檢測裝置、流水線傳送帶、二維碼氣動打標裝置、RFID讀寫模塊、條碼識讀模塊以及安裝在設備上的壓力傳感器、轉速傳感器、工廠環境監測傳感器、工業指示屏等工業常見設備，結合工業智能網關、邊緣服務器及工業互聯網平臺，通過工業現場總線和無線自組網通信技術，實現激光加工鏈的取料、寫碼、讀碼、加工、檢驗、分揀、運輸、貼標、寫碼、讀碼、識讀、入庫等整體生產流程，達到工業生產跟蹤、產線生產數量統計、設備運行狀態監測、工件質量統計、工件生產流程追溯等智慧化管理。產品實物圖如圖所示。
二、產品組成

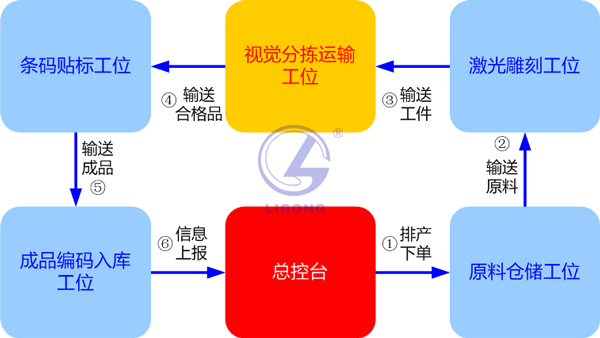

1.硬件結構。由6個獨立工位拼裝組合而成，分別是原料區、加工區、檢驗區、貼標區、成品區和總控。每個工位都安裝有工業生產裝置，通過執行機構、工業傳感器及PLC工業控制器實現自動化運行。整體工藝流程如圖所示。
實訓工位：獨立工位拼裝，鈑金結構，雙開門設計；底部安裝福馬輪，方便移開單獨安裝。工位之間預留對接插頭，組合后可以形成一個整體。
供電系統：外接AC220V電源輸入供電，帶有空氣開關及漏電保護系統，保證系統使用安全可靠；提供AC220V、DC24V電源、DC12V電源輸出，直流輸出均采用端子排接頭實現電路連接，滿足各類器件的供電需要。
電氣控制部分：部署在臺體桌面，而非藏于臺體內部，亞克力透明蓋板設計，開放的同時不失安全；方便用戶觀察電氣設計電路，開蓋即可檢查檢修線路；支持國產PLC、通用國際化PLC和組態顯示裝置。
工業現場設備：包含時間繼電器、行程開關、限位開關、接近開關、帶燈按鈕、三色報警燈、氣動推桿、軸流風機散熱風扇等開關量設備；包含溫濕度傳感器、光照傳感器、粉塵傳感器、RFID讀寫器、二維碼識讀器等數字量總線型設備；包含遠程測控終端、多路采集器、舵機、PLC、變頻器、伺服電機、步進電機、單相異步電機、調速電機、空壓機、組態顯示屏等自動化設備；包含嵌入式控制器、智能網關、邊緣服務器、路由器等網絡(luò )通信設備。
軟件系統。采用B/S架構，由網關將產線設備接入工業互聯網平臺，為用戶提供產線管理、設備監控、質量統計等可視化操作及展示頁面。
三、課程資源
1.支持《PLC控制系統》布線實訓和控制系統編程開發的課程
2.支持《嵌入式單片機控制系統》實訓和控制系統編程開發的課程
3.支持《智能網關應用與接入系統》應用開發的課程
四、產品清單
|
序號 |
類別 |
貨物名稱 |
數量 |
備注 |
|
1. |
框架 |
六合一組合式工廠框架 |
1套 |
|
|
2. |
總控 |
數據管理終端 |
1套 |
含工控機、27寸顯示屏、鍵鼠套裝 |
|
3. |
|
Cortex-A9網關（板載WIFI/BT二合一模塊、電容式液晶觸摸屏） |
1 |
含ZigBee通信模塊 |
|
4. |
|
ZigBee協調器通訊模塊 |
1 |
附件盒內 |
|
5. |
網絡(luò )設備 |
路由器 |
1 |
|
|
6. |
|
工業交換機 |
1 |
|
|
7. |
原料 加工檢驗運輸包裝存儲 |
立體庫位（含光電傳感器） |
1 |
2行*6列 |
|
8. |
|
三軸堆垛機 |
1套 |
|
|
9. |
|
三軸堆垛機驅動器 |
1套 |
|
|
10. |
|
自動供料單元 |
1 |
|
|
11. |
|
傳送臺 |
2 |
|
|
12. |
|
加工轉臺流轉單元 |
1 |
|
|
13. |
|
伺服驅動器 |
1 |
|
|
14. |
|
激光雕刻機 |
1 |
|
|
15. |
|
雕刻機運動控制單元 |
1 |
|
|
16. |
|
多自由度機器手 |
1 |
|
|
17. |
|
單軸直線運動滑軌 |
1 |
|
|
18. |
|
工業攝像頭 |
1 |
|
|
19. |
|
視覺檢測補光燈 |
1 |
|
|
20. |
|
機器視覺檢測模塊 |
1 |
|
|
21. |
|
AGV運輸小車 |
1 |
|
|
22. |
|
分揀傳送帶 |
1 |
|
|
23. |
|
遠程測控終端 |
1 |
|
|
24. |
|
二維碼貼標機 |
1 |
|
|
25. |
|
RFID高頻讀卡裝置 |
4 |
|
|
26. |
|
二維碼讀卡器 |
1 |
|
|
27. |
|
PLC工業控制單元（含軟件） |
2 |
|
|
28. |
|
HMI人機交互觸摸屏（含軟件） |
2 |
|
|
29. |
|
三色報警燈 |
2 |
|
|
30. |
工廠環境監控 |
點陣大屏 |
1 |
|
|
31. |
|
通風扇 |
1 |
|
|
32. |
|
光照溫濕度傳感器 |
1 |
|
|
33. |
|
二氧化碳傳感器 |
1 |
|
|
34. |
|
粉塵傳感器 |
1 |
|
|
35. |
|
WiFi網絡(luò )攝像頭 |
1 |
|
|
36. |
附件 |
RFID備件原料 |
12個 |
粘貼高頻標簽，尼龍柱體，直徑3cm |
|
37. |
|
圓形不干膠貼紙 |
一卷 |
安裝在貼標機上 |
|
38. |
|
12.6V小車充電器 |
1 |
|
|
39. |
|
Mini USB數據線 |
1 |
固化PLC程序 |
|
40. |
|
J-LINK仿真器（含20芯排線） |
1 |
調試遠程測控終端 |
|
41. |
|
程序下載調試板（含10芯排線） |
1 |
調試遠程測控終端 |
|
42. |
|
方口USB數據線 |
1 |
調試遠程測控終端 |
|
43. |
|
Micro USB數據線 |
1 |
網關、HMI屏幕共用 |
|
44. |
|
16G TF卡與TF讀卡器 |
1 |
網關用 |
|
45. |
|
USB轉RS485模塊 |
1 |
|
|
46. |
|
網線 |
≥6 |
已部署 |
|
47. |
|
內六角扳手 |
1套 |
|
|
|
|
音箱 |
1 |
|
