序號

設備名稱

技術參數

規格型號

數量

1

操作臺(含儀

表操作盤)

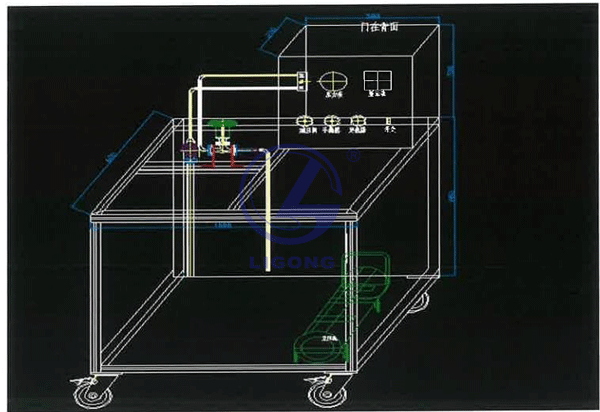

1、操作臺尺寸：

1400*640*800mm(士偏離 值不大于30mm)(不銹

鋼 ) ;

3、操作臺面采用不銹鋼； 4、操作臺面要求鋪橡膠

板。

5、儀表操作盤尺寸≥

500*200*500mm(土偏離值 不大于30mm)(不銹鋼);  6、雙層結構(上層為表

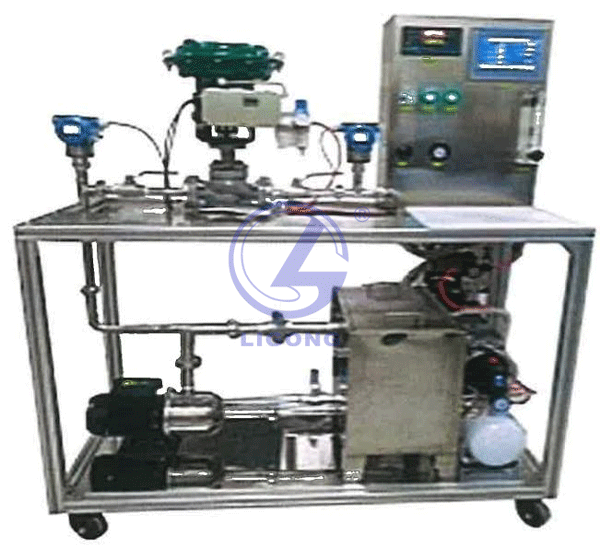

閥，下層安裝氣泵、水 箱、水泵等),參考下方 實物圖

定制

1套

2

雙路數字智能 顯示儀

數字智能壓力表：SV顯

示：氣體調節輸出閥前和 閥后壓力

220V交流供電，4-20mA輸 入，0.2%F·S

1塊

3

高精度壓力變 送器

1、工作壓力：0.4MPa, 2、精度0.075級

3、數字顯示，供電電壓： 24VDC

M20*1.5電氣接口，LCD顯 示，兩線制，單晶硅

2臺

4

手動截門及管 件

1、材質：304不銹鋼； 2、公稱通徑DN20,

PN1.0MPa

304不銹鋼

1套

5

觸摸一體機操 作器

顯示方式：觸摸屏操

工業一體機，12.1尺，處

理器(14納米制程，4線

程)+4G+128G,嵌入式安

裝。

1塊

6

安裝支架

材質：不銹鋼法蘭；公稱 通徑DN20;PN1.0Mpa

304不銹鋼

7

氣動精密

調壓器

1、氣源壓力：0-0.6Mpa; 2、輸出壓力：0.4-400Kpa 連續可調；

3、連接形式：ZG1/4” (PT1/4)。

氣動定值器，氣源壓力 1.0MPA

1臺

8

空氣減壓閥

氣源壓力：0-1.0Mpa;輸

出壓力：12-600Kpa可

調。

油水分離器，單聯件

AFR2000,指針壓力表，

φ8mm氣管接口

1臺

9

漏保開關

電壓220VAC。

220VAC

1塊

10

盤內附件

安裝基條、儀表接線端 子、安裝附件、電源插 座、開關。

1臺

11

氣源管道

管道直徑：8mm;材質： 銅；管道直徑：8mm;材

質：PVC;快速接頭等滿足 使用。

1套

12

行程測量專用 儀表

1.量程.0-30mm;

2.液晶顯示器：

3.磁性?xún)x表座；

4.測量調節閥行程時專用 鏈接件 ；

百分表，萬象磁力座，總 長：350mm

1塊

13

靜音無油空壓 機

1、電壓220V;

2、功率500w;

3、容積流量

0.032L/min;

4、最高壓力0.7 Mpa;

5、氣罐容積9L

550-9L

外形尺寸：

480mm*205mm*502mm(士偏

離值不大于10mm),額定

轉速：1380r/min

1臺

14

轉子流量計

1、測量介質：水；

2、測量范圍：10L/min, 3、壓力：0.8MPa。

螺紋1寸接口，亞克力材 質

1臺

15

不銹鋼水泵

1、電源：220V 50HZ

2、輸入功率：370W

3、進出管徑：DN20

4、最大揚程：30M

5、最大流量：40L/MIN 6、額定揚程：15M

7、額定流量：20L/MIN

304不銹鋼

1臺

16

水箱

材質：304不銹鋼

尺寸：300mm*450mm*300mm (土偏離值不大于20mm)

定制

1個

17

PLC

PLC1200系列，包含模擬 量輸入輸出模塊

1套

18

自動評分系統

滿足對氣動薄膜控制閥安 裝與電氣閥門定位器校驗 的自動評分

1套

19

氣動薄膜調節 閥

配套帶反饋的閥門定位 器

M20*1.5電氣接口，4-

20mA兩線制輸出，4-

20mA輸入，五點校驗。

1套
