4、視覺檢測模塊：
（1）CCD 檢測模塊，對流水線輸送過來的工件進行檢測，判定來料工件的位置、形狀、顏色信息，并與系統總控進行數據交互；
（2）視覺系統軟件功能模塊含：方案加載界面、手動測試界面、相機標定界面、通訊設置界面、相機設置界面、及后臺顯示界面。
（3）視覺算法平臺：由近千個圖像處理算子和多種交互式開發工具組成，支持多種操作系統和圖像采集硬件設備，能夠滿足機器視覺應用領域中定位、測量、識別、檢測等需求；
5、總控軟件模塊
（1）系統總控軟件功能有：比賽工單顯示、配置工單、工單指令下達、平臺設備數據采集、狀態顯示、設備運行狀態監控、設備信息交互等；
（2）通過本系統軟件，用戶能夠隨時了解工單信息、平臺設備物料庫存狀態、物料入庫信息，實時設備運行狀態等內容。
二、主要參數
1、功率：4KW
2、尺寸（長/寬/高）：1850×1300×1700mm
3、耗氣量：65L/MIN
4、重量：435KG
三、配置清單

序號	名稱	單位	數量	備注

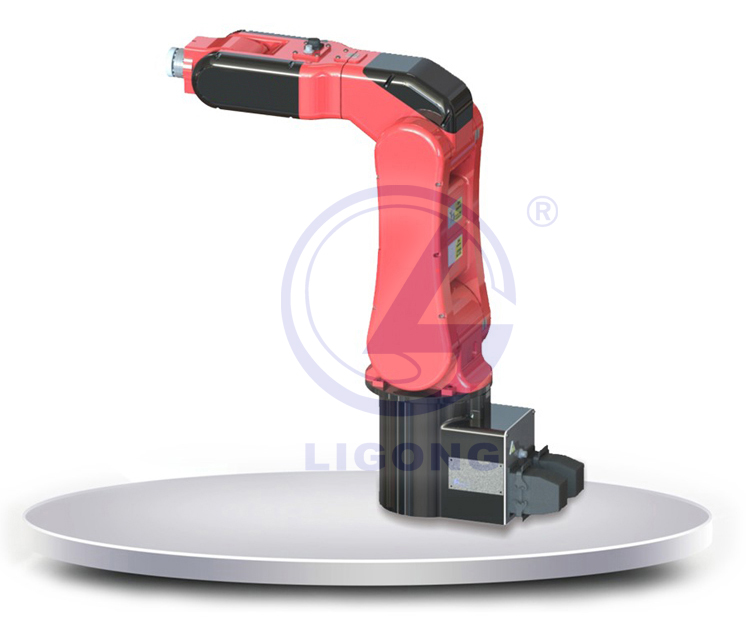

1	LG-ZN605工業機器人	套	1	含HSpad 示教器
2	基礎工作臺	套	1	鋁型材結構平臺
3	組合式夾具	套	1	含噴嘴、激光筆及吸咐功能

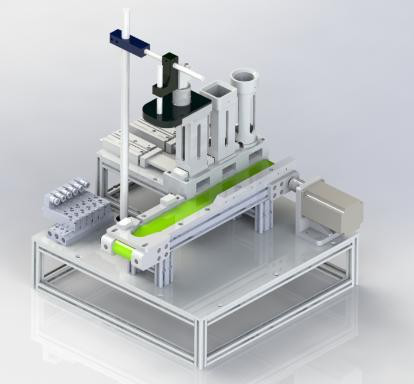

4	自動上料模塊	套	1	含圓形、方形、矩形三個井式倉庫
5	立體倉儲模塊	套	1	鋁型材階梯式存儲
6	碼垛模塊	套	1	鋁材結構+弧形面板+標定工具
7	工裝板	套	1	碼垛定位板+3D 軌跡面板

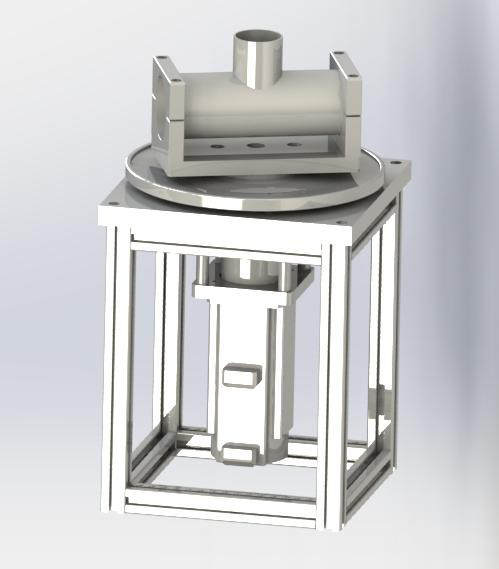

8	模擬焊接模塊	套	1	帶第七軸
9	視覺檢測模塊	套	1	可檢測工件顏色、尺寸和位置信息
10	總控軟件	套	1	自主開發
11	離線程程軟件iNC Robot	套	1	自主開發
12	總控PLC	套	1	西門子
13	靜音無油氣泵 600W	套	1	硅萊

四、實訓競賽項目
1、工業機器人夾具安裝調試
2、工業機器人在線編程與調試
3、工業機器人離線編程與調試
4、模擬焊接應用集成
5、工業機器人碼垛應用集成
6、工業機器人簡單、復雜軌跡示教應用集成
7、PLC 編程及應用
8、上位機總控軟件配置、調試與應用
9、平臺總控系統配置、調試與應用
10、智能視覺系統配置、調試與應用
11、上位機總控軟件、平臺總控系統、視覺系統、機器人控制系統聯合配置、調試與應用
