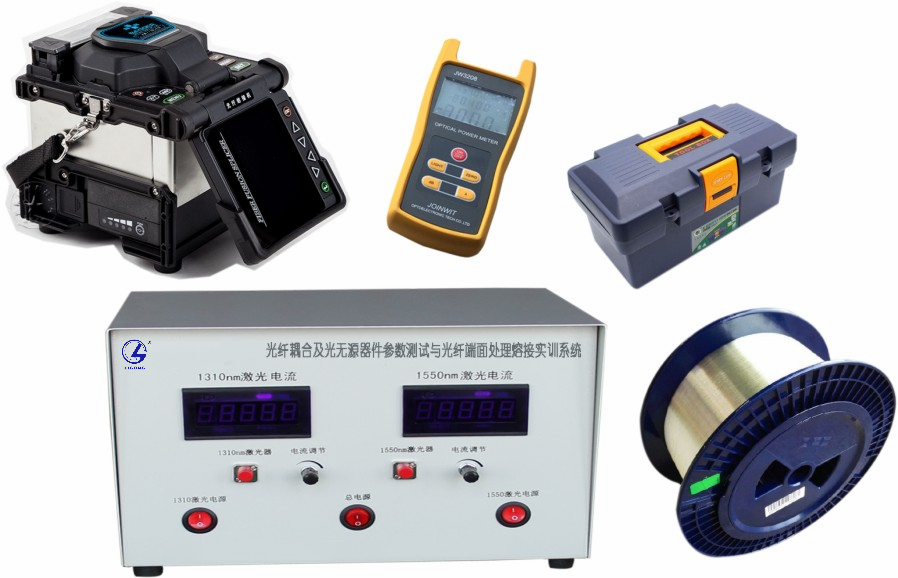

LG-GXT08型 光纖耦合及光無源器件參數測試與光纖端面處理熔接實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
光纖通信作為一門新興技術，它具有容量大、中繼距離長、保密性好、不受電磁干擾和節省銅材等優點。近年來發展速度快，已被廣泛應用到軍事通信、民用通信等各種領域，是世界新技術革命的重要標志和未來信息社會(huì )中各種信息的主要傳送工具。在光纖的使用過程中，光纖線路的耦合對于其中光功率的傳輸至關重要。
其中存在著兩種主要的系統問題：
1、如何從多種類型的發光光源將光功率耦合進一根特定的光纖；
2、如何將光功率從一個光纖發射出來后經過特定的裝置耦合進另外一根光纖。光無源器件是光纖通信設備的重要組成部分。它是一種光學元器件，也是其它光纖應用領域不可缺少的元器件。該實驗儀重點介紹了常用的光無源器件的相關參數及測試方法。為此公司研制出本實驗系統，讓學生了解和認識光纖耦合的相關參數和特性、光無源器件的相關參數及測試方法等，通過實驗平臺的搭建，可以讓學生更深刻的了解，也能鍛煉學生校準光路等方面的動手能力。
二、實驗內容
1.650nm激光器與光纖耦合實驗
2.1550nm光纖激光器與光纖耦合實驗
3.相同模式光纖之間耦合實驗
4.不同模式光纖之間耦合實驗
5.光源與顯微物鏡及準直器耦合特性對比實驗
6.光纖轉換器測試實驗
7.光纖變換器測試實驗
8.光纖耦合器測試實驗
9.光纖隔離器特性測試實驗
10.波分復用器和解復用器測試實驗
11.可調光纖衰減器測試實驗
12.光纖機械光開關特性測試實驗
13.光纖偏振控制器特性測試實驗
14.光纖偏振分束器（PBS）性能能參數測試實驗
15.不同種類光纖、光纜及光器件認知和操作實驗
16.熔接機原理及使用實訓操作實驗
17.剝纖、清潔、切纖及光纖接續實訓操作實驗
18.手動模式下，光纖熔接實訓實驗
19.自定義模式下，光纖熔接實訓實驗
20.光纖端面處理基本操作實驗
21.基于剪斷法的熔接損耗測量實驗
三、實驗配置參數
1、光源：波長1310±20nm，1550±20nm；輸出功率：1-2.5mw，連續可調；輸出端口：FC/PC；穩定性＜0.5db（5h）；光源類型：LD光源；
2、光功率計：波長范圍800-1700nm；輸入接口：FC 校準波長：1550nm,1310nm；
3、偏振控制器：插入損耗＜0.05dB；消光比＞40dB；回波損耗＞65dB；
4、光纖機械光開關：插入損耗：1310/1550 P1→P2 0.56/0.54 dB ，P1→P3 0.53/0.47 dB ;回波損耗＞50dB ；開關速度：≦8ms ；
5、高隔離度光纖隔離器：最大插入損耗：0.35dB ；回波損耗：≧50dB ；隔離度：≧30dB ；
6、光纖耦合器：分光比：50% : 50% ；最大插入損耗1310/1550: 3.3dB ;
7、光纖波分復用器：隔離度：1310nm ：31.8% ；1550nm ：34%；插入損耗：1310nm ：0.30%；1550nm ：0.34% ；
8、光纖可調衰減器：0-30db可調；
9、軟件：配套儀器使用，數據采集處理；
10、光纖熔接機：適用光纖：SM(單模),MM(多模),DS(色散位移)光纖,NZDS(非零色散位移，即G.655光纖)，BIF/UBIF（G.657）；光纖切割長度：8-16mm,被覆光纖直徑250µm，16mm，被覆光纖直徑250µm-1000µm；平均接續損耗：0.02dB(SM)、0.01dB(MM)、0.04dB(DS)、0.04dB(NZDS)；顯示：高性能5.6英寸彩色LCD顯示屏，提供清晰的數字圖像顯示；電極壽命：2500次；鋰電池容量：典型熔接250次，充電時間3小時，可在充電時使用；電源：交流適配器輸入電壓100-240V 50/60Hz，輸出電壓：DC13.5V/5A，直流輸入電壓11.1v ( 內置鋰電池8800mAh )；
四、實驗目的
1、了解光纖連接器及其原理、種類，實驗操作進行連接器參數測量；
2、掌握光纖頭平端面的處理技術。
3、掌握光纖之間的耦合、調試技術，了解光纖橫向和縱向偏差對光纖耦合損耗的影響。
4、掌握光纖熔接的基本技術。
5、熟悉光纖型號及結構，掌握其裝配方法、使用環境及保護措施等；
