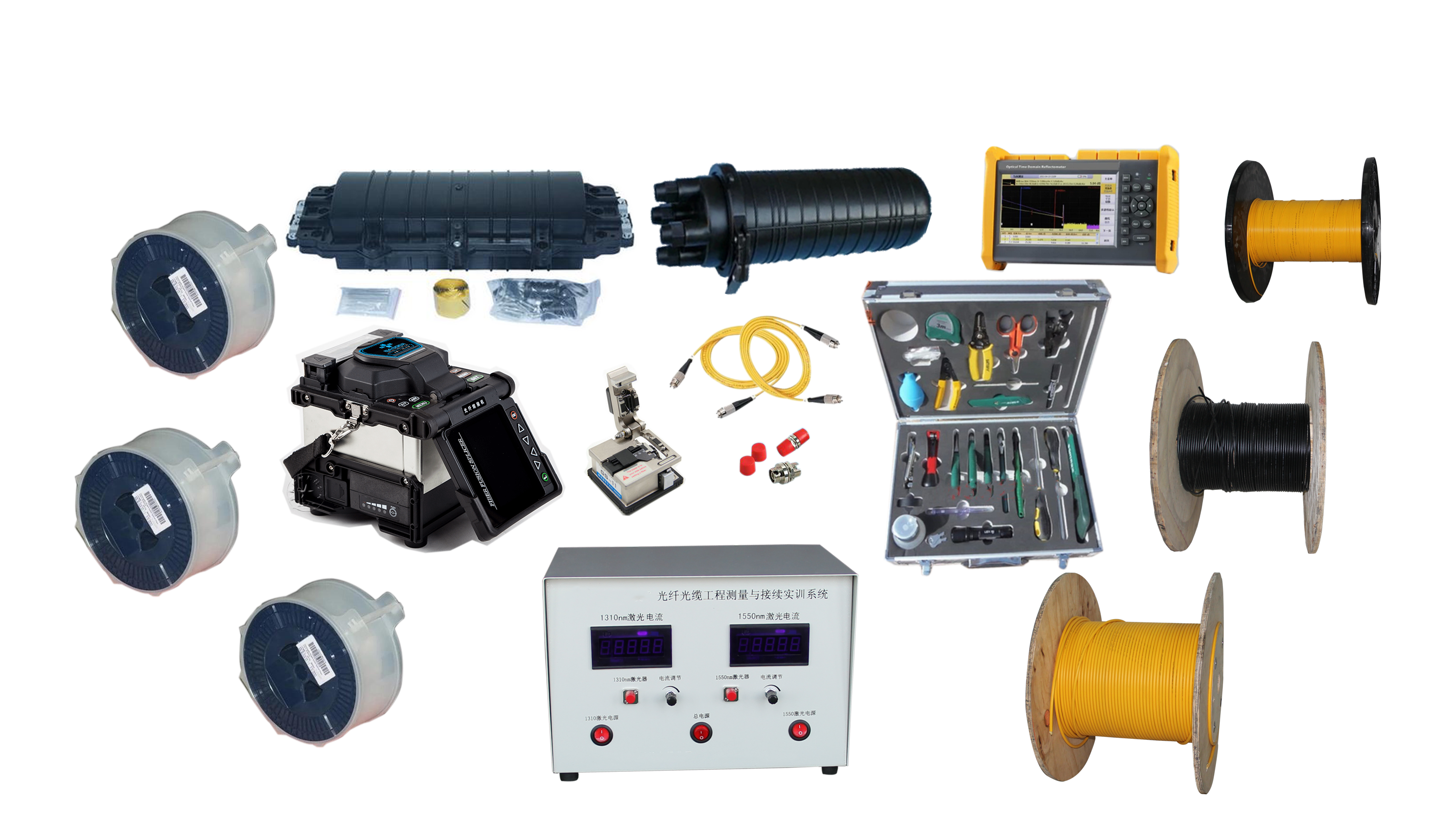

LG-GXT07型 光纖光纜工程測量與接續實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
光纖通信作為一門新興技術，它具有容量大、中繼距離長、保密性好、不受電磁干擾和節省銅材等優點。近年來發展速度快，已被廣泛應用到軍事通信、民用通信等各種領域，是世界新技術革命的重要標志和未來信息社會(huì )中各種信息的主要傳送工具。光纜是當今信息社會(huì )各種信息網的主要傳輸工具，它將取代傳統的線路時代，目前在人們的生活和工作中應用廣泛。為此公司研制出LG-GXT07型光纖光纜工程測量與接續實驗系統，讓學生了解和認識光纖光纜，是學校金工實習（工程實習）與工程檢測的不二之選。
二、教學目的
1、熟悉光纖光纜型號及結構，掌握其裝配方法、使用環境及保護措施等；
2、了解光纜的開纜工具及開纜過程；
3、熟悉掌握光纖接續基本過程；
4、了解并掌握OTDR的操作方法及注意事項；
5、掌握在手動和自定義模式下，熔接參數對溶解性的影響；
6、了解掌握OTDR及可見光對故障點的定位方法；
7、觀測光纖尾端在不同連接頭情況下的OTDR曲線；
8、熟悉光纜接續盒的結構，掌握光纜接續的注意事項；
三、主要技術參數
1、光功率計：波長范圍：800～1700，輸入接口：FC型，工作波長(nm)：850、980、1300、1310、1490、1550，測量范圍：-70～ +6dBm(0.1nW～7mW)；
2、光纖熔接機：適用光纖：SM (單模), MM (多模), DS (色散位移)光纖, NZDS (非零色散位移，即G.655光纖)，BIF/UBIF（G.657）；光纖切割長度：8-16mm, 被覆光纖直徑250µm，16mm，被覆光纖直徑250µm-1000µm；平均接續損耗：0.02dB(SM)、0.01dB(MM)、0.04dB(DS)、0.04dB(NZDS)；顯示：高性能5.6英寸彩色LCD顯示屏，提供清晰的數字圖像顯示；電極壽命：2500次；鋰電池容量：典型熔接250次，充電時間3小時，可在充電時使用；電源：交流適配器輸入電壓100-240V 50／60Hz，輸出電壓：DC13.5V /5A，直流輸入電壓11.1v ( 內置鋰電池8800mAh )；
3、OTDR：USB型；波長：1310/1550nm；動態范圍：>34dB；光纖：G.652；接口：FC/PC；事件盲區：0.8m；最大距離：120km；最小采樣距離：0.25m；顯示：TFT—LCD顯示屏；
4、光源：650/1310/1550±20nm，輸出功率：>－3dBm。
四、實驗內容
1、不同種類光纖光纜及光器件的認知和操作實驗；
2、剝纖、清潔、切纖及光纖接續實訓操作實驗；
3、熔接機原理及使用實訓操作實驗；
4、基于剪斷法的熔接損耗測量實驗；
5、利用OTDR測量光纖長度實驗；
6、利用OTDR測量光纖損耗實驗；
7、手動模式下，光纖熔接實訓實驗；
8、自定義模式下，光纖熔接實訓實驗；
