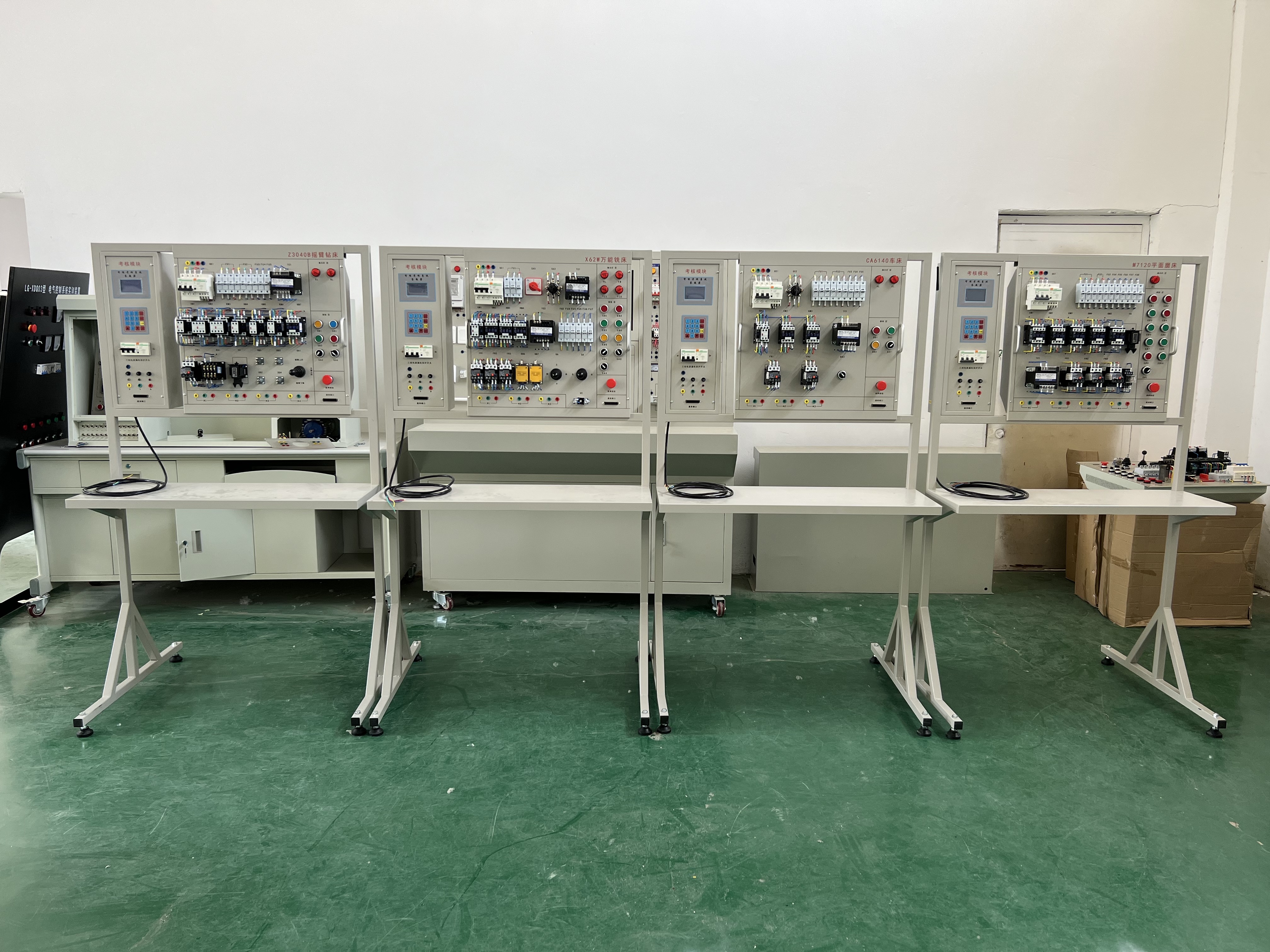

LGJC-804B型機床電氣智能故障考核系統

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、實訓平臺
1、尺寸：底部鋼制圓盤直徑約400mm，整體高度約1200mm。中部支撐桿采用直徑40mm圓形工業型材，卡線盤直徑約300mm，采用10mm優質鋁板加工，表面磨砂工藝，防刮痕，整體美觀、高檔。
2、底部安裝4個滾輪，其中2個為萬向滾輪，2個為帶剎車滾輪。

二、配置及功能
1、M7120平面磨床電氣故障檢修與排除實訓裝置
（1）故障設置系統電源與設備電源分開，故障系統設置電源采用AC220V，電氣電路設備采用AC380V±5%（三相五線）電源。
（2）設備在沒有設置故障的時候通電（AC380V）要能夠實現電氣功能。
（3）外形尺寸：約600×600mm（長×寬）。
（4）可完成M7120平面磨床電氣線路故障檢查、分析及排除考核內容。
（5）故障點數量：約10個，不出現短路故障，所有故障均為斷路故障。故障設置操作在7寸觸控屏進行，觸摸屏應與設備安裝在一體，可進行手動設置（可任意設置1-10個故障）和自動隨機設置（可任意設置1-10個故障）兩種方式，同時能實現考試時間設置、交卷等考試功能。
（7）手動設置和自動設置的頁面要能夠顯示設置的故障個數，以及排除正確的個數，以及排故的時間等。
（8）考試功能需要可以隨機和手動設置兩種方式，考試要出現故障點的個數，和考試時間的倒計時，考試時間要可隨意設置，考試時間到，出現考試結束的界面，由教師輸入密碼，可查看考試結果，考試結果可選擇保存或刪除，該項操作只有教師（密碼正確）可操作。
（9）系統的響應時間不能超過0.1秒。
（10）電氣電路所有元件端點均需要采用8mm快速插接端口引出，可通過接插線的方式進行故障排除。
（11）在電氣電路斷電的情況下，通過接插線排除故障，排故正確是，系統要能夠顯示排故正確。
（12）在電氣電路沒有短路的情況下能夠進行通電（AC380V）試驗。
（130電路的所有接線、端口等需要有線標，線標需要與電氣原理圖上的標志一致。
（14）面板采用2mm厚度鐵板，表面噴塑，圖文采用彩色打印，保證不褪色，不脫落。
2、CA6140型臥式車床電氣故障檢修與排除實訓裝置
（1）故障設置系統電源與設備電源分開，故障系統設置電源采用AC220V，電氣電路設備采用AC380V±5%（三相五線）電源。
（2）設備在沒有設置故障的時候通電（AC380V）要能夠實現電氣功能。
（3）外形尺寸：約600×600mm（長×寬）。
（4）可完成CA6140型臥式車床電氣線路故障檢查、分析及排除考核內容。
（5）故障點數量：約10個，不出現短路故障，所有故障均為斷路故障。故障設置操作在7寸觸控屏進行，觸摸屏應與設備安裝在一體，可進行手動設置（可任意設置1-10個故障）和自動隨機設置（可任意設置1-10個故障）兩種方式，同時能實現考試時間設置、交卷等考試功能。
（6）手動設置和自動設置的頁面要能夠顯示設置的故障個數，以及排除正確的個數，以及排故的時間等。
（7）考試功能需要可以隨機和手動設置兩種方式，考試要出現故障點的個數，和考試時間的倒計時，考試時間要可隨意設置，考試時間到，出現考試結束的界面，由教師輸入密碼，可查看考試結果，考試結果可選擇保存或刪除，該項操作只有教師（密碼正確）可操作。
（8）系統的響應時間不能超過0.1秒。
（9）電氣電路所有元件端點均需要采用8mm快速插接端口引出，可通過接插線的方式進行故障排除。
（10）在電氣電路斷電的情況下，通過接插線排除故障，排故正確是，系統要能夠顯示排故正確。
（11）在電氣電路沒有短路的情況下能夠進行通電（AC380V）試驗。
（12）電路的所有接線、端口等需要有線標，線標需要與電氣原理圖上的標志一致。
（13）面板采用2mm厚度鐵板，表面噴塑，圖文采用彩色打印，保證不褪色，不脫落。
3、X62W萬能銑床電氣故障檢修與排除實訓裝置
（1）故障設置系統電源與設備電源分開，故障系統設置電源采用AC220V，電氣電路設備采用AC380V±5%（三相五線）電源。
（2）設備在沒有設置故障的時候通電（AC380V）要能夠實現電氣功能。
（3）外形尺寸：約600×600mm（長×寬）。
（4）可完成X62W萬能銑床電氣線路故障檢查、分析及排除考核內容。
（5）故障點數量：約10個，不出現短路故障，所有故障均為斷路故障。故障設置操作在7寸觸控屏進行，觸摸屏應與設備安裝在一體，可進行手動設置（可任意設置1-10個故障）和自動隨機設置（可任意設置1-10個故障）兩種方式，同時能實現考試時間設置、交卷等考試功能。
（6）手動設置和自動設置的頁面要能夠顯示設置的故障個數，以及排除正確的個數，以及排故的時間等。
（7）考試功能需要可以隨機和手動設置兩種方式，考試要出現故障點的個數，和考試時間的倒計時，考試時間要可隨意設置，考試時間到，出現考試結束的界面，由教師輸入密碼，可查看考試結果，考試結果可選擇保存或刪除，該項操作只有教師（密碼正確）可操作。
（8）系統的響應時間不能超過0.1秒。
（9）電氣電路所有元件端點均需要采用8mm快速插接端口引出，可通過接插線的方式進行故障排除。
（10）在電氣電路斷電的情況下，通過接插線排除故障，排故正確是，系統要能夠顯示排故正確。
（11）在電氣電路沒有短路的情況下能夠進行通電（AC380V）試驗。
（12）電路的所有接線、端口等需要有線標，線標需要與電氣原理圖上的標志一致。
（13）面板采用2mm厚度鐵板，表面噴塑，圖文采用彩色打印，保證不褪色，不脫落。
4、Z3040搖臂鉆床電氣故障檢修與排除實訓裝置
（1）故障設置系統電源與設備電源分開，故障系統設置電源采用AC220V，電氣電路設備采用AC380V±5%（三相五線）電源。
（2）設備在沒有設置故障的時候通電（AC380V）要能夠實現電氣功能。
（3）外形尺寸：約600×600mm（長×寬）。
（4）可完成Z3040搖臂鉆床電氣線路故障檢查、分析及排除考核內容。
（5）故障點數量：約10個，不出現短路故障，所有故障均為斷路故障。故障設置操作在7寸觸控屏進行，觸摸屏應與設備安裝在一體，可進行手動設置（可任意設置1-10個故障）和自動隨機設置（可任意設置1-10個故障）兩種方式，同時能實現考試時間設置、交卷等考試功能。
（6）手動設置和自動設置的頁面要能夠顯示設置的故障個數，以及排除正確的個數，以及排故的時間等。
（7）考試功能需要可以隨機和手動設置兩種方式，考試要出現故障點的個數，和考試時間的倒計時，考試時間要可隨意設置，考試時間到，出現考試結束的界面，由教師輸入密碼，可查看考試結果，考試結果可選擇保存或刪除，該項操作只有教師（密碼正確）可操作。
（8）系統的響應時間不能超過0.1秒。
（9）電氣電路所有元件端點均需要采用8mm快速插接端口引出，可通過接插線的方式進行故障排除。
（10）在電氣電路斷電的情況下，通過接插線排除故障，排故正確是，系統要能夠顯示排故正確。
（11）在電氣電路沒有短路的情況下能夠進行通電（AC380V）試驗。
（12）電路的所有接線、端口等需要有線標，線標需要與電氣原理圖上的標志一致。
（13）面板采用2mm厚度鐵板，表面噴塑，圖文采用彩色打印，保證不褪色，不脫落。
5、連接線
（1）匹配8mm快速插接端口連接線，1.2平方，電流10A，耐壓3000V，外殼塑料，外殼不漏任何導體，可接插；
（2）1000mm：紅色200條，綠色200條，黃色200條，黑色200條，藍色200條；
（3）600mm：紅色200條，綠色200條，黃色200條，黑色200條，藍色200條。
