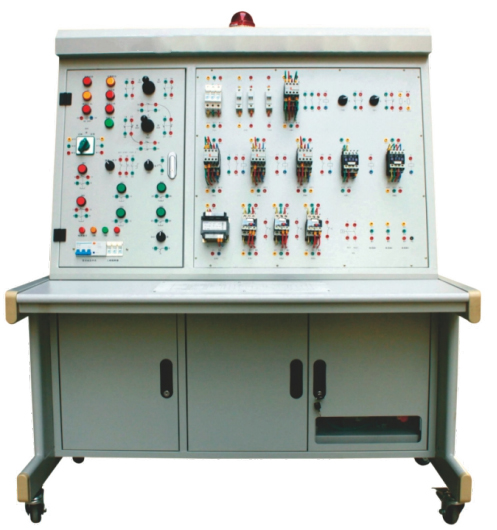

LGY-DQ013A型銑床電氣維修實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LGY-DQ013A型銑床電氣維修實訓考核裝置是由多種電氣元器件組成各種電氣控制線路，并配有手動考核系統，機床的工作原理及動作完全可以獨立進行。學生可以在該系列實訓考核臺上進行各種電氣故障的排除、訓練和演示，以達到熟悉各種故障現象和熟練排除各種故障現象的動手能力和訓練目的。
二、功能特點
1.面板上安裝有機床的所有主要電器及動作指示燈、機床的所有操作都在該面板上進行，指示燈用于指示機床的相應動作。面板上印有X62萬能銑床示意圖與原理圖，能直觀地看清該銑床的外形輪廓。
2.故障開關箱設有32個開關，其中K1到K30用于故障設置；K31到K32保留。
三、技術參數
1、工作電源：三相五線 供電 AC 380 V ±１０% 50 Hz；設置有一個總電源開關，具有漏電保護功能，當漏電電流達30mA時，保護裝置動作，為工位單獨提供三相四線交流電源輸出；設有急停按鈕，按下立即切斷三相電源輸出；
2.電網電壓指示：設有三相電壓指示燈，可分別指示電網輸入的三相線電壓；
3.實驗臺外形尺寸：長（mm）×寬×高＝1565mm×750mm×1760mm；
4.整機消耗視在功率：≤0.5 KVA；
5.工位提供安全型插孔三相電源輸出，單相電源輸出采用泰力三插插板；
6.安全保護措施：具有接地保護、短路、過載、漏電保護功能，符合相關的國家標準。
