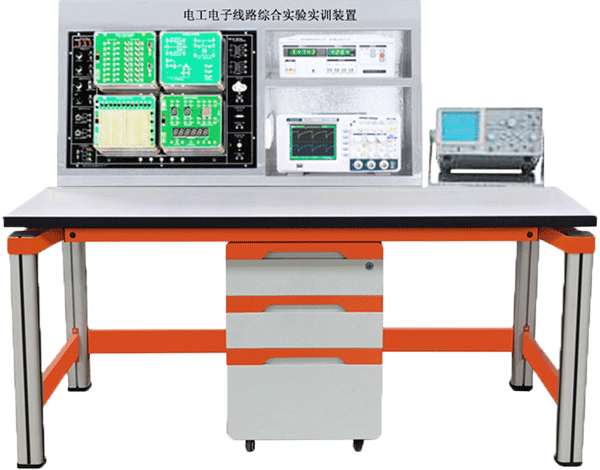

LGD-XL01型 電工電子線路綜合技能實驗實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
電子線路檢測與維修實訓室設備、電子綜合應用實訓裝置滿足《模擬電子技術》、《數字電子技術》課程的綜合應用、創(chuàng )新實訓要求。并可進行相關課程的課程設計，畢業設計。
電工電子線路綜合實驗實訓裝置,將電工和電子技術的理論知識與實用技能相結合，具有實用性、易學性和趣味性的特點，體現了中等職業教育的特色。根據中等職業教育是以就業為導向,主要承擔、電氣工程與智能控制、機械電子工程、汽車服務工程、焊接技術與工程、計算機科學與技術、機械制造與自動化等專業的《電工與電子技術》和《電路實驗》課程的實驗教學任務。電工電子實驗室、電路理論技術室、電路/數電技術室、電工電子技術室、數電技術室、電工/模電技術室、模電技術室、電工技術室。
1、采用模塊化設計，包含數字電路實驗單元、模擬電路實驗單元、電路原理實驗單元；防反接設計，能夠實現短路保護及自動恢復功能；
2、配套使用的單元電路模塊尺寸約150×125mm，每個模塊正面有中英文標識，反面工程塑料開模底盒無縫保護，單元電路模塊底盒采用透明亞克力，防塵防潮。配有4個專用供電及固定插座，與實驗掛箱配套使用，外觀精美而耐用；
3、單元電路模塊上集成兩種供電方式，確保單元模塊既可以安裝在實驗箱上使用，通過實驗箱底板進行供電，又可以脫離實驗箱底板，通過外部供電獨立進行實驗；
4、主要由實驗箱主體、實驗模塊搭建組成，實驗箱主體采用高密度復合材料、鋁合金包邊、不銹鋼鉸鏈鉚接而成，實驗箱主面板才用優質PCB材質。
二、實驗資源
1、電源輸入：AC220V±10%50Hz
2、電源輸出：
1）提供直流電源輸出：-5V/0.2A~+5V/0.2A可調， -12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；設有短路保護自動恢復功能；
2）提供交流電源AC15V，AC7.5V，AC0V；
3）信號源（函數發生器）：
幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；
提供正負輸出單次脈沖（脈沖信號發生器）：
提供正負脈沖輸出，每按一次輸出一個正負脈沖；
4）提供三態邏輯測試筆
可測量和顯示TTL電平的高電平、低電平和高阻態；
3、提供12V/5W燈泡負載一個；
4、提供200歐/2W功率電阻一個；
5、提供12V/1.2W直流電機負載一個；
