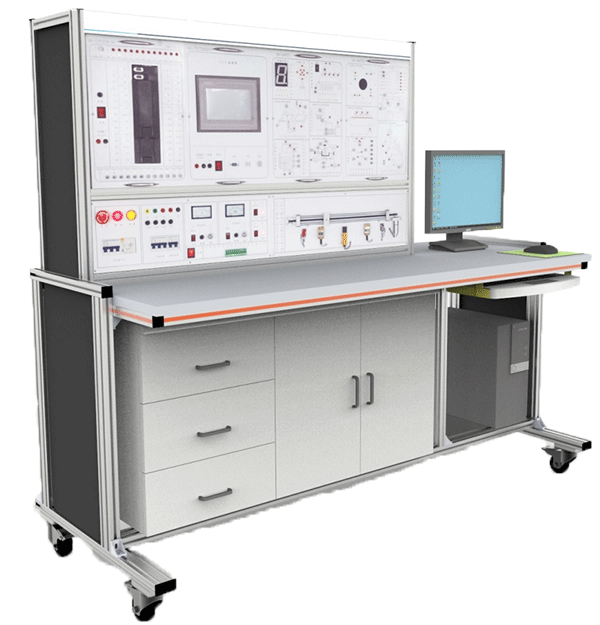

LGP-HY02型 儀表自動化控制綜合實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
儀表自動化控制綜合實訓臺 是為滿足我?；?電力工程系應用化工技術、煤炭深加工與利用、化工裝備技術技術及電廠熱能動力裝置專業學生專業的實訓需求而建設的。主要進行的實訓項目有化工儀表自動化及熱工儀表自動化實訓及國賽化工儀表維修技術培訓。
儀表自動化實訓室可通過儀表及自動化控制系統對生產線上的各種參數進行控制，讓學生通過實地操作認識生產線上的各種儀表如液位計、壓力表、熱電偶溫度計、差壓式流量計等，掌握自動化生產中比例控制、比例積分控制、比例積分微分控制等控制方法。學生通過規定時間的實訓學習能夠達到工廠自動化控制相關崗位的基本用工要求。
一、產品概述
1、功能組成：含開關量、模擬量、觸摸屏、總線通信模塊等，配套組態監控軟件，實現仿真化、信息化、網絡(luò )實訓教學，體現實訓教學的網絡(luò )性和系統性。
2、臺架構成：實訓臺采用工業鋁型材加工。桌面下面放置儲物柜，左側有3層抽屜，用于存放工具以及實訓資料，右側為雙拉門式設計，可以放置實訓掛箱。底部裝有四個帶鎖止功能的萬向輪。柜體后下側留有電源輸入線。預留計算機放置位置。
3、桌面部分：采用25mm厚高密度纖維板，外貼進口防火板，PVC截面封邊，結構堅固，造型美觀大方。桌面具有耐磨、耐熱、耐污、耐菌、防霉、抗靜電及易清潔等特點。
4、電源控制屏部分：
1）設備采用單相220V交流電源供電，具有接地保護、漏電保護、急停按鈕等保護措施，保證整個實訓過程的安全可靠。電網電壓表用于監控電網電壓。
2）提供單相220V電源輸出。
3）提供1路1.25～30V可調直流電壓源。
4）提供1路4～20mA可調直流電流源。
5）提供1路DC24V電壓源。
5、實訓屏部分：
實訓屏位于電源控制屏的上方，用于放置實訓模塊，正面垂直安裝方式，方便裝、卸。
實訓模塊：采用掛箱式模塊化設計，標準化的尺寸設計，元器件布局合理，更換操作容易，固定牢靠。面板采用PCB板制作，標識清晰且經久耐用。模塊安放區采用卡槽式結構，安裝方便，也便于設備升級。
模塊功能：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
實驗導線：所有接插件連接線均采用安全迭接插頭，為學生實驗提供了安全的學習環境。
二、技術參數
1、輸入電壓：220V±10% 50HZ
2、額定功率：1.5kVA
3、工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜2000m
4、安全保護功能：急停按鈕，漏電保護，欠壓保護，過流保護，過熱保護。
5、尺寸：L2060mm×W800mm×H1600mm（±50mm）；
