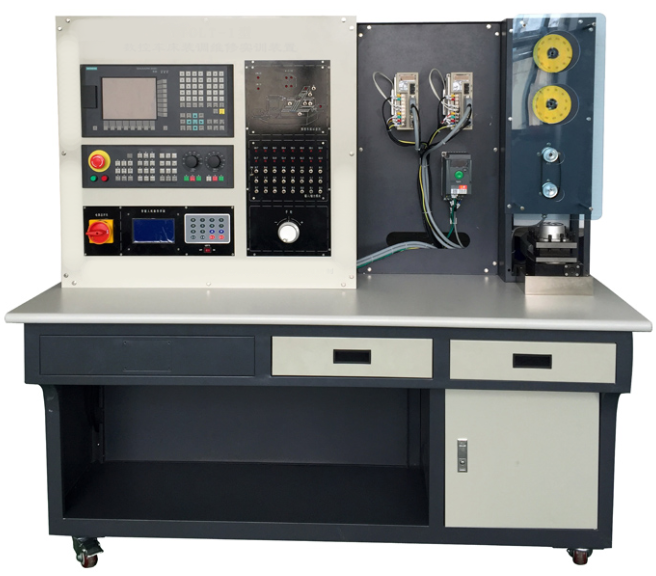

數控車床裝調維修實訓裝置(西門子)

　　數控車床裝調維修實訓裝置(西門子)適合高職院校、中職學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業實訓，同時適用于數控設備維修、數控加工技術、機床電路維修等課程教學及相關職業技能鑒定考核。
　　數控車床裝調維修實訓裝置(西門子)模塊化設計，將數控車床的整套電氣控制系統按功能進行模塊化區分，布局合理，便于學生了解各部分的組成、連接與調試。
　　數控車床裝調維修實訓裝置(西門子)以實際工作任務為載體，按工作過程可分解出若干項目任務，通過使用、訓練和培訓，能充分鍛煉學生對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。

一、技術性能
1. 輸入電壓：三相四線制380V±10% 50Hz
2. 工作環境：溫度-10℃～40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜2kVA
4. 安全保護：漏電壓、漏電流保護
5. 外形尺寸：150cm×70cm×148cm（THWLDTS-1T型）、80cm×60cm×180cm（THWLDTS-1G型）
二、產品結構和組成
1. 裝置正面裝有數控系統、伺服驅動、主軸驅動、輸入輸出單元、驅動電機等模塊，背面設有機床電氣控制模塊，布局合理、清晰。
2. 數控系統采用西門子公司的“SINUMERIK 808D”系統，可進行數控系統的安裝、連接、參數設置與功能調試等實訓。
3. 輸入輸出單元將數控系統的輸入輸出信號引出，輸入信號通過鈕子開關實現，輸出信號用信號燈指示；還設計有數控車床示意圖模塊，學生可進行PLC的編程與應用方面實訓。
4. 電動刀架模塊為四工位電動刀架，可演示車床刀架換刀的控制過程。
5. 電氣控制模塊前方設有有機玻璃保護，內部安裝有斷路器、繼電器、接觸器、變壓器、開關電源、接線端子等，安裝板采用不銹鋼網孔板，上設有鋁合金導軌、行線槽等，便于器件安裝、接線。
三、實訓項目
1. 數控系統的組成與連接
2. 電源及保護線路的設計與分析
3. 數控系統基本操作
4. 數控系統初始化
5. 數控系統功能參數的設置
6. 數控系統與伺服驅動單元的連接與調試
7. 數控系統與主軸驅動單元的連接與調試
8. PLC編程與邏輯控制
9. 電動刀架的控制
10. 數控系統的數據備份與恢復
11. 數控機床報警識別、常見故障分析與排除
12. 數控車床編程與加工
