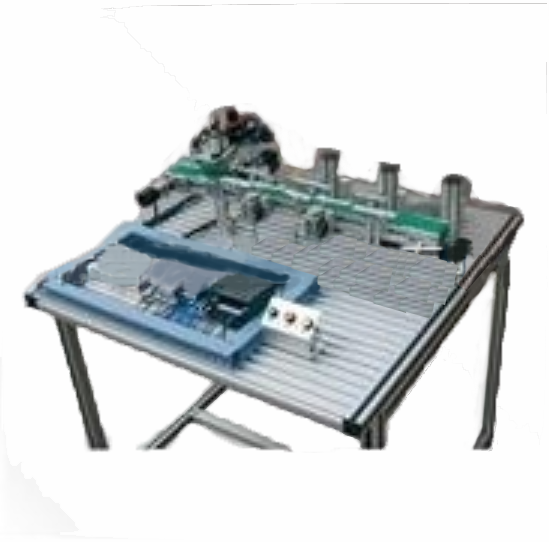

LGPFDC-1帶傳動實訓模型
一、實訓目的
1.了解氣動技術、傳感器技術、位置控制技術等內容。
2.掌握PLC控制的基本原理。
3.掌握變頻器應用技術。
二、實訓設備
1. LGPFDC-1帶傳動實訓模型1臺
2,計算機(用戶自備)1臺
3,靜音氣泵(用戶自備)1臺
4. PLC主機(含編程電纜) (用戶自備)1臺
5.變頻器(用戶自備)1臺
三、控制要求
系統啟動,將物料放到光電傳感器前的皮帶上,當光電傳感器檢測到有工件進入,即給控制系統發出信號,控制系統給變頻器發出啟動信號。變頻器驅動三相交流電機帶動皮帶轉動,當物料為金屬時電感傳感器檢測到信號,變頻器停止,推料氣缸一動作,將物料推入第一個料槽;當物料為非金屬時電容傳感器檢測到信號,變頻器停止,推料氣缸二動作,將物料推入第二個料槽。
四、端子排布
注:和LGPF-B配合使用時,請使用實訓屏上的信號轉接板進行連接,信號轉按板使用方法請參考LGPF-B實訓指導書中式的使用說明。
五、控制系統
用戶可根據需要自由配置控制系統,現就常見的西門子、三菱、歐姆龍PLC和變頻器做簡單介紹。
可編程控制器與變頻器配置表(可另配其他主機)
(一)西門子系統使用說明

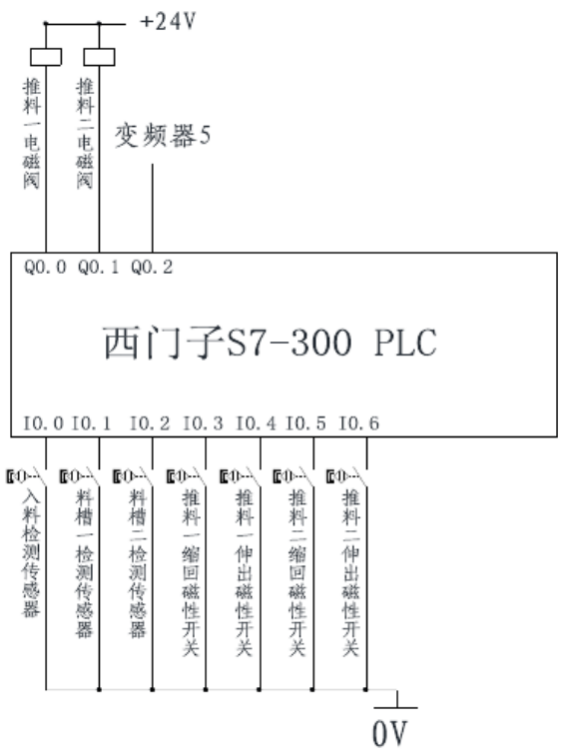

1.西門子PLC電氣控制原理圖
2. MM420變頻器參數設置
(二)三菱系統使用說明

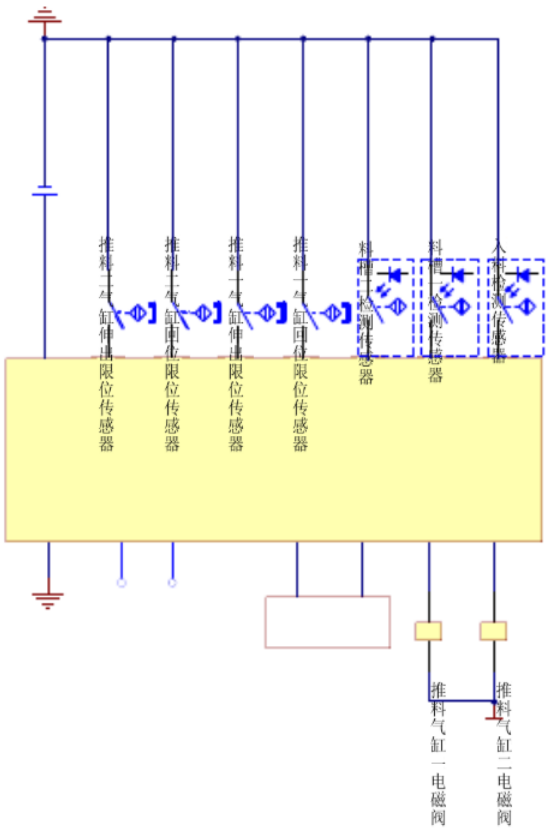

1.三菱PLC電氣控制原理圖
2.S520變頻器參數設置
旋轉頻率設定旋鈕,將運行頻率設定為30Hz。
(三)歐姆龍系統使用說明

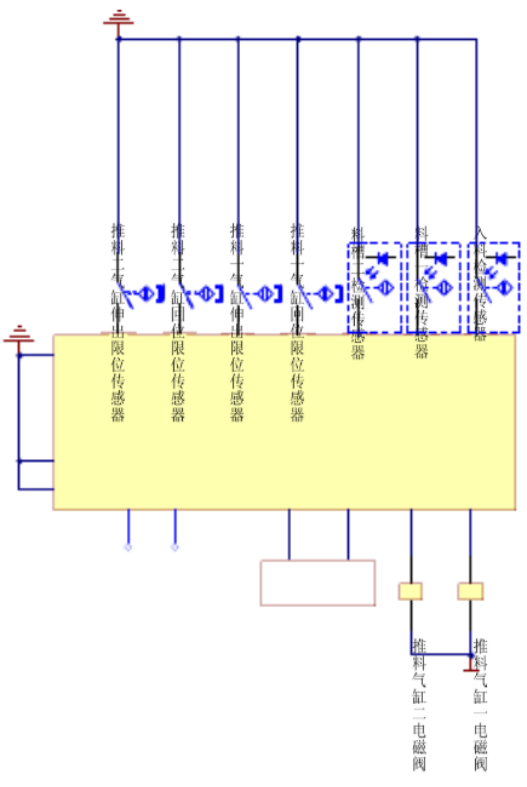

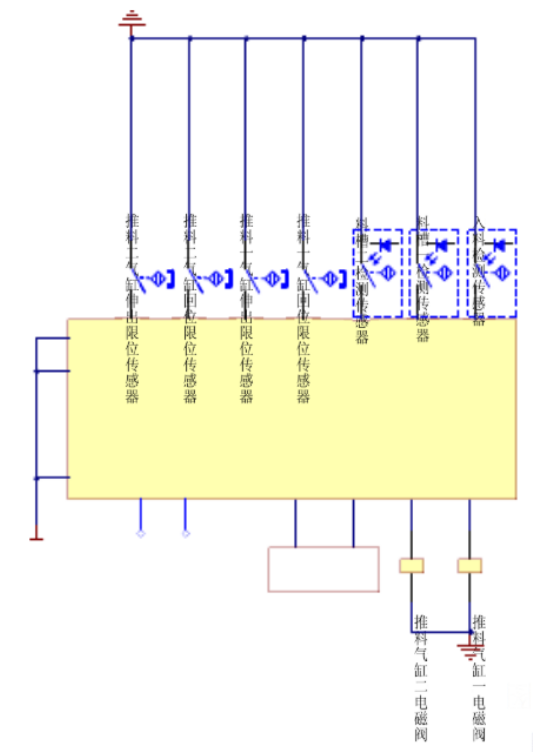

1.歐姆龍PLC電氣控制原理圖
2.3G3MZ變頻器參數設置
旋轉頻率設定旋鈕,將運行頻率設定為30Hz。
六、參考程序(見光盤)
