LG-BCNY01型智能農業實驗系統

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、硬件資源
1、 箱體參數

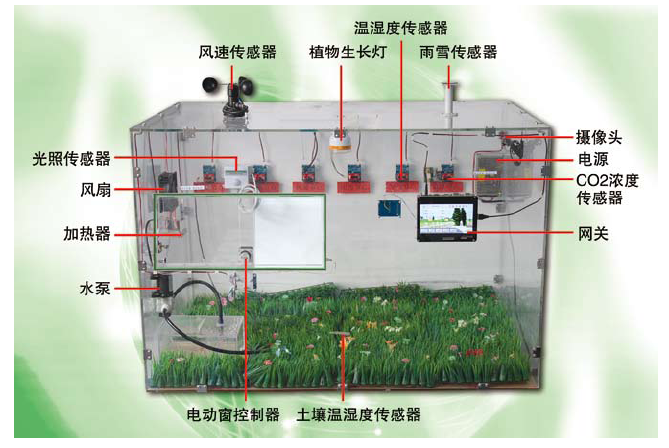

LG-BCNY01型 智能農業實驗系統整體采用亞克力高強度透明材料制成，產品長寬高尺寸為：120cm*80cm*80cm；

2、 主控制器（核心板）
CPU：三星四核 Cortex-A9；
內置顯卡：Mali-400 MP；
內存：2GB DDR3 1600MHz 超強帶寬64位內存；
存儲器：4GB EMMC 4.5 存儲；
主頻：1.6GHz；
功耗：低功耗動態電源管理，核心板*小功耗0.8W；
核心板尺寸：長6cm *寬5.5cm *0.28cm；
3、主控制器（底板）
底板尺寸：長26.2cm *寬16.5cm；
SPI：SPI總線接口；
SPK：8歐1W喇叭接口；
顯示屏：數字RGB TTL接口，10.1寸電容屏；
LVDS POWER ：標準LVDS電源接口；
LVDS DATA：標準LVDS數據接口；
WIFI模塊： Realtek8188，支持802.11b/g/n；
藍牙模塊RDA5876A ：支持V2.1+EDR；
3G模塊：華為3G模塊EM770W ，3G天線，支持全頻段；
SIM卡接口；
SD卡：SD卡接口，*高可支持64GB；
Boot Swith：?jiǎn)?dòng)設置開關（可選eMMC,SD啟動方式）；
User KEY：用戶按鍵（軟件可自定義）；
ADC：模擬ADC接口；
Power KEY：系統開機鍵；
Rst KEY：系統開機鍵；
Uart：4路串口；
Power ON/OFF：系統總開關；
DC in：電源輸入；
Buzzer：蜂鳴器；
網卡：自適應10/100M網卡；
音頻：I2S 2.1聲道音頻接口；
USB Host：4路USB HOST接口；
TV in：模擬視頻輸入接口，*大輸入1024×768；
Camera：500W高清攝像頭，自動對焦功能；
VGA：模擬視頻輸出，*大可支持1280×720；
HDMI：HDMI接口，*大可支持1920×1080；
4、zigbee部分
LG-BCNY01型 智能農業實驗系統共含12個Zigbee模塊，用于網關與各傳感器節點之間通信。Zigbee具體參數如下：
TI CC2530，內置增強型8位51單片機和RF收發器；
含有豐富的I/O端口、內置溫度傳感器、串口、A/D和各種常用外圍接口等；
符合IEEE802.15.4/ZigBee標準規范，頻段范圍2045M-2483.5M；
無線數據傳輸速率約為20~250 kb/s，通訊距離在300米左右；
具有片內256K的可編程Flash，和8K的RAM；
工作電壓2.0V-3.6V，超低功耗，支持休眠及喚醒功能；
5、傳感器部分
（1）三杯式風速傳感器 1個
RS232通訊型；
電源：DC 12；
量程：0-30m/s；
啟動風力：0.4~0.8m/s；
重量:≤0.5Kg；
（2）雨雪傳感器 1個
加熱電壓：3-5±0.2V（DC）；
工作電流：<3mA；
響應時間：≤100mS；
檢測面積：50mm*34mm；
輸出信號：高/低電平信號和模擬信號；
模擬輸出：0-5V；
工作溫度：0-60℃（標稱溫度20℃）；
工作濕度：95%RH 以下非結露（標稱濕度65%RH）；
使用壽命：2年；
尺寸大?。耗K（37mm×13mm×12mm）探頭（50mm×50mm×10mm）；
重量大?。?6g；
（3）CO2濃度傳感器1個
測量范圍： 0～5000ppm（量程可選擇）；
分辨率： 5ppm（0～2000ppm）；
10ppm（2000～5000ppm）；
精確度： ±50ppm；
重復性： ±30ppm；
響應時間：小于30S；
預熱時間： 3分鐘；
工作溫度： 0～60℃；
工作濕度： 0%～90%RH（無凝結）；
存儲溫度: -20～60℃；
工作電壓： 4～6V；
工作電流：*大電流小于100mA，平均電流小于50mA；
壽命：大于5 年；
（4）空氣溫濕度傳感器1個
類型：貼片型溫濕度傳感器芯片；
輸出：全量程標定，兩線數字輸出；
濕度測量范圍：0～100%RH；
濕度測量范圍：-40～+123.8℃；
濕度測量精度：±2%RH
溫度測量精度：±0.3℃
響應時間：<8s
功耗：低功耗 (typ. 30μW)
（5）光照度傳感器1個
供電：DC 12V；
輸出類型：RS232；
測量范圍：0~200000Lux；
精度：≤±3 %FS；
分辨率：1Lux 或20Lux；
響應時間：小于2 秒；
穩定性：≤±1 %FS；
工作環境：溫度-30～80℃ 濕度10～90%RH；
儲存環境：溫度-30～80℃ 濕度10～90%RH；
重量：<300g；
產品外形：109×85×41mm；
功耗：<0.5W ；
安裝：壁掛式；
（6）土壤溫濕度傳感器1個
供電電壓：2.4~5.5V；
測溫范圍：-40~+123.8℃；
測溫精度：±0.5℃；
測濕范圍：0~100%RH；
測濕精度：±4.5%RH；
功耗：80μW（12位測量，1次/s）；
（7）植物生長燈、水泵、換氣扇、加熱器各1個
供電電壓：DC 12V；
（8）電動窗1個，內含：
步進電機1個
微動開關2個
二、軟件資源：
1、 主控制器單元：實現對各個環境節點的信息采集與控制，設置各個環境節點的控制參數；
Linux3.5.0內核；
c ramfs+yaffs2文件系統；
Qt4.7圖形界面；
全部硬件外設接口驅動程序；
2、 數據傳輸單元：通過zigbee實現各個傳感器節點的數據傳輸；
基于Z-Stack2007協議棧組網；
基于IAR 51集成開發環境的工程仿真調試環境；
支持tinyOS和contiki OS操作系統；
支持基于IPV6協議棧進行組網；
3、 環境檢測單元：雨雪檢測系統、二氧化碳檢測系統、空氣溫濕度檢測系統、土壤溫濕度檢測系統、風速檢測系統、光照強度檢測系統；
4、 環境控制單元：換氣系統、溫控系統、灌溉系統、窗控系統、光照補償系統；
5、 客戶端軟件：提供上位機客戶端軟件，遠程實現主控制單元的所有功能；

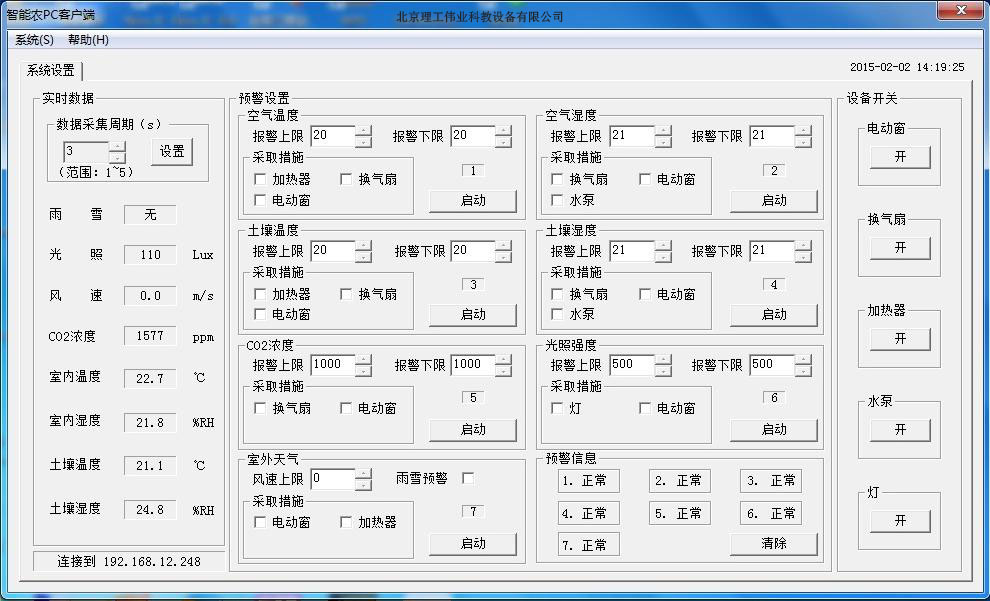

上位機客戶端軟件

6、環境自調節機制：通過主控端設置農業大棚內的環境指標參數，并與實際傳感器測量值進行比對，達到農業大棚內環境的自動調節功能。
