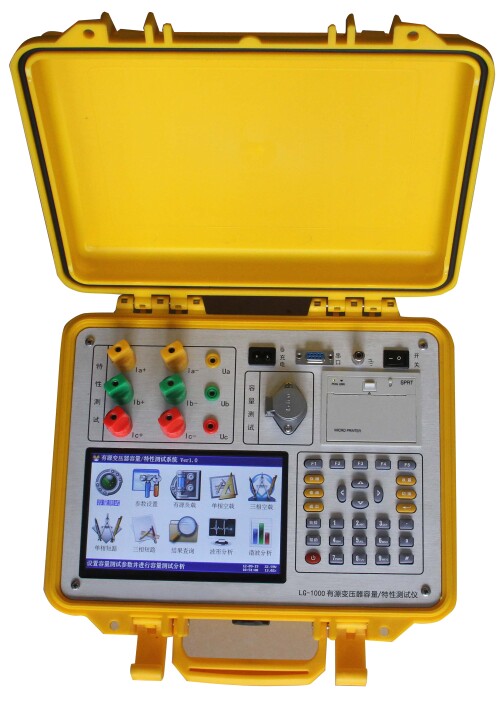

LG-1000型有源變壓器容量-特性測試儀

品牌：理工偉業 咨詢電話：010-82827827 82827835

LG-1000型有源變壓器容量-特性測試儀是針對目前市場情況而開發、研制的高精度測試儀器。它自帶高效能充電電池，不用外接電源充電一次可連續測量100臺次。同時內部數字合成三相標準正弦波信號，低失真度、高穩定度，有效的保證了非額定條件下各項目測試數據的準確性；通過高效率功率放大器輸出三路大功率測試電源，可自動調節輸出電壓電流，可適應不同容量變壓器的測試，應用范圍廣。

　在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，簡化了接線，大大提高了工作效率；容量測試結果準確率達100%。

一、優點及特性：

1．適應能力強：儀器內部配備了高效能鋰電池，在現場不需要外接交流工作電源也可長時間工作，非常適合現場停電無源的情況。

2．測試簡便：儀器自帶三相高精度交流測試電源（三相標準正弦波信號，絕非簡單的交流逆變電源，保證測試數據的準確可靠），在測試變壓器容量時不用外接測試電源，大大簡化了測試的復雜性，只用儀器本身及少量測試線即可完成對變壓器容量的測試。

3．體積小、重量輕：體積*小，只有320mm×240mm×130mm（比同類產品小一半以上）、重量*輕，僅3公斤（同類產品*輕也要10公斤）。

4．儀器帶有電池剩余電量指示功能，可將剩余電量的百分比在液晶顯示出來（絕非簡單的虧電報警），方便用戶得知儀器工作持續能力，避免現場虧電造成無法測試或測試數據不準確。

5．變壓器容量測試儀可對10KV和35KV等級的標準和非標準的配電變壓器進行容量測試，容量測試范圍為10~100000KVA。其中非標變壓器包括：電爐變壓器、中頻變壓器、整流變壓器等。

6．功能強大：一機多能，一臺設備實現多種設備的功能。

Ø作為變壓器容量測試儀可測量變壓器的容量，通過儀器內部的高精度三相測試功率源及特殊的計算方法實現對容量的精準測量。

Ø作為變壓器損耗參數測試儀可進行各種變壓器的空載試驗和負載試驗；測試數據包括：空載電流百分比、空載損耗、阻抗電壓、負載損耗等。

Ø作為電參量測試儀可對電力系統各種電參量進行精密測量，包括：三相交流電壓、三相交流電流、各相電壓電流之間的夾角、三相功率等。

7．操作簡便，易學易懂，彩色液晶顯示；大屏幕、高亮度圖形液晶顯示，漢字菜單及漢字操作提示信息實現友好的人機對話；用戶可保存測試數據并隨時查閱；內部自帶時鐘，可顯示當前日期和時間；測試結果可通過微型高速打印機打印出來，讓用戶現場確認簽字，作為有效的處理依據。

二、技術指標：

1．產品完全符合國家標準《JJG124-93電流表、電壓表、功率表、電阻表檢定規程》儀器整體精度為0.5級。

測量項目	量程范圍	準確度
交流電壓	1-750V	0.5%
交流電流	0.1-100A	0.5%
有功功率	0.05≤CosΦ≤1	0.5%
空載損耗	0.2≤CosΦ≤1	±0.5%
空載損耗	0.05≤CosΦ＜0.2	±1%
負載損耗	0.05≤CosΦ≤1	±0.5%

2．工作溫度：-10℃ ~ +40℃

3．體積：320mm×240mm×130mm

4．重量：3公斤

5．對電磁干擾的抗擾度

測試儀在測試現場能保證在傳導和輻射電磁干擾、電壓波形嚴重畸變以及放電的情況下，不受到實質性損傷。

6．安全指標

測試儀的功放輸出具有完善的保護措施，在過流和短路的情況下均不會(huì )受到損害；測試部分電路也具有保護功能，電壓、電流回路的過載能力均很強。測試電源為安全電壓范圍，能有效保證測試人員的人身安全。
