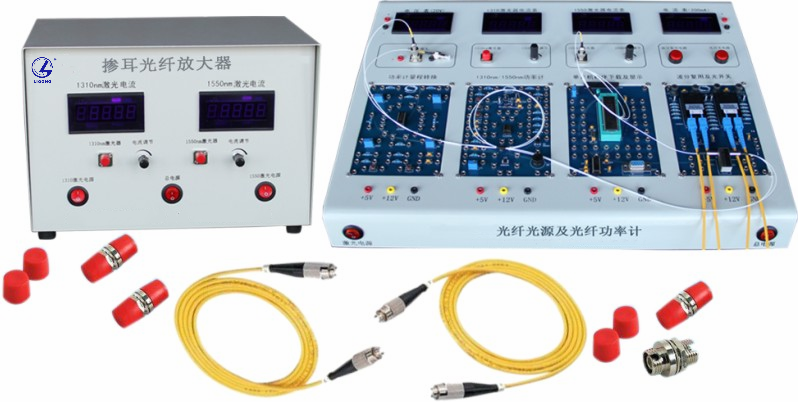

LG-GXT04型 摻鉺光纖放大器特性測試實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
摻鉺光纖放大器(EDFA即在信號通過的纖芯中摻入了鉺離子Er3+的光信號放大器。)。摻鉺光纖放大器具有增益高、帶寬大、輸出功率高、泵浦效率高、插入損耗低、對偏振態不敏感等優點。 從20世紀80年代后期開始，摻鉺光纖放大器的研究工作不斷取得重大的突破。用在WDM技術中極大地增加了光纖通信的容量。成為當前光纖通信中應用最廣的光放大器件。
LG-GXT04型 實驗系統就是專門針對摻餌光纖放大器特性測試而設計的。能夠幫助學生更全面的了解摻餌光纖放大器的原理。
二、實驗內容
1、EDFA自發輻射噪聲功率測試實驗
2、不同衰減條件下輸入功率的測試
3、EDFA輸出功率測試
4、增益曲線測試及繪制實驗
5、偏振相關增益變化測試實驗
6、噪聲系數曲線測定實驗
三、實驗配置
1、光源：輸出波長1550±2nm，功率連續可調，接口FC/PC；
2、功率計：波長范圍800-1700nm；輸入接口FC；校準波長：1310-1550nm；
3、EDFA放大器：輸出功率：13-24dBm；光纖連接器型號：FC/APC；輸出光波長：1535~1565nm；噪聲系數＜5.0dB；輸出功率穩定性：±0.5dB；
4、隔離器：中心波長：1550nm；隔離度＞30dB；典型峰值隔離度：40dB；最大插入損耗：0.7dB；回損（輸入/輸出）≥60-55dB；接口類型：FC/PC；
5、可調衰減器：法蘭式機械調節，衰減量：0.5-30dB；
6、濾波器：濾波范圍：800-1625nm；插入損耗：0.5dB；接口類型：FC/PC；
7、配置：光纖激光器，摻餌光纖放大器，光衰減器，光功率計，偏振控制器，光纖跳線，法蘭盤，實驗講義等。
