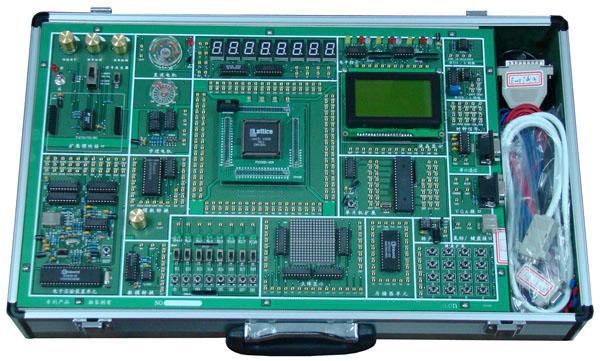

LG-E208型 多功能EDA實驗箱是一種多功能、高配置、高品質的EDA教學與開發設備。適用于各層次高等院校的EDA教學、課程設計和畢業設計，也適用于科研所項目開發。

（1）該系統采用“主板（基本實驗系統）+適配板（下載板）”的雙板式結構，配置靈活，適配板可選配Altera、Lattice、Xilinx等多家國際著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載，包括可對不同工作電壓CPLD/FPGA的編程，且在編程中無須做任何跳線切換即能自動識別主系統上的芯片，安全可靠，適合學生高密度的實驗操作。

（2）該系統提供良好的混合電壓（MV）兼容功能，具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此，用戶可避免單5V的EDA實驗系統過時淘汰之慮。

（3）該系統可編程PLD器件與實驗模塊的連接全部采用自主連線，在PLD器件有限資源條件下，*大限度的連接上盡可能多的輸入輸出器件和實驗模塊?？赏耆珴M(mǎn)足從簡單數字電路到復雜數字系統的設計實驗。且PLD的I/O資源完全開放，也可借助該開發系統完成相關開發項目。

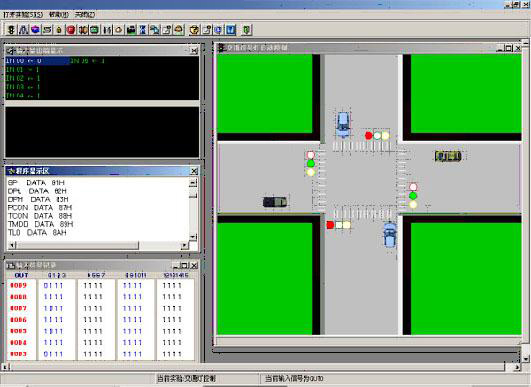

（4）LG-E208型 多功能EDA實驗箱上增加了我公司的*產品“電子實驗模擬演示裝置”模塊，通過它我們把一些復雜的實驗系統諸如電梯控制系統、刀庫控制系統軟件化，即把這此實驗系統做成軟件動畫的形式，然后用CPLD/FPGA器件編程來控制它們，以此來達到控制真實系統的效果。通過這個裝置我們可以擴展十多個具有實際價值的實驗，使學生的實驗更接近于實際系統和項目的開發。

（1）1032實驗卡：Lattice公司6000門CPLD器件，配下載電纜；

（2）EP1K30實驗卡：Altera公司30000門FPGA器件，配下載電纜；

（3）EP1K100實驗卡：Altera公司100000門FPGA器件，配下載電纜；

（4）EP1C6T144實驗卡：Altera公司150000門FPGA/SOPC器件，帶配置芯

片：EPCS4（4Mbits），配下載電纜。

（5）EP1C12TQ240實驗卡：Altera公司300000門FPGA/SOPC器件，帶配置芯

片：EPCS4（4Mbits），配下載電纜。

（6）PAC10實驗實驗卡：Lattice公司模擬EDA器件，配下載電纜。

（7）PAC20實驗實驗卡：Lattice公司模擬EDA器件，配下載電纜。

（二）LG-E208主板硬件資源

（1）七人表決器

（2）格雷碼變換電路

（3）BCD碼加法器

（4）四位全加器

（5）英語字母顯示電路

（6）四位并行乘法器

（7）設計基本觸發器

（8）設計74LS160計數器功能模塊

（9）正負脈寬數控調制信號發生器

（10）序列檢測器

（11）四位移位乘法器

（12）ADC0809模數轉換實驗

（13）D/A轉換器DAC0832

（14）步進電機控制實驗

（15）LED點陣顯示實驗

（16）鍵盤擴展實驗

（17）時鐘顯示實驗

（18）LCD液晶顯示（LCD）

（19）VGA彩條信號發生器

（20）硬件電子琴電路實驗

（21）RS232串口實驗

（22）PS/2 鍵盤接口邏輯設計

（23）串行D/A轉換器TLC5620

（24）串行AD轉換器TLC549

（25）交通信號燈的自動控制

（26）機器人自動掃雷

（27）加工中心刀庫捷徑方向選擇控制

（28）驅動步進電機的控制

（29）舞臺燈控制

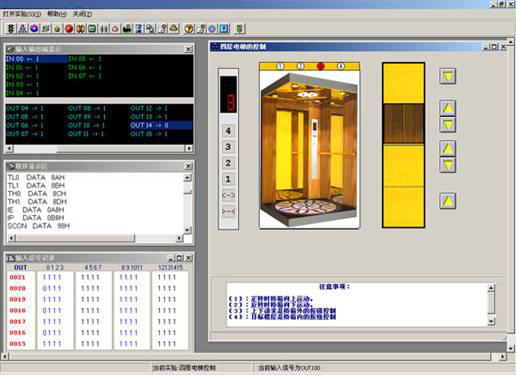

（30）四層電梯控制

（31）LED數碼管顯示控制實驗

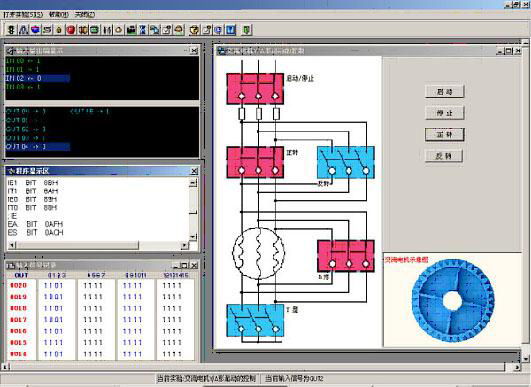

（32）交流電機Y/△形啟動的控制

（33）液體混合裝置的自動控制

（34）水塔水位自動控制

（35）四級傳送帶的模擬運行

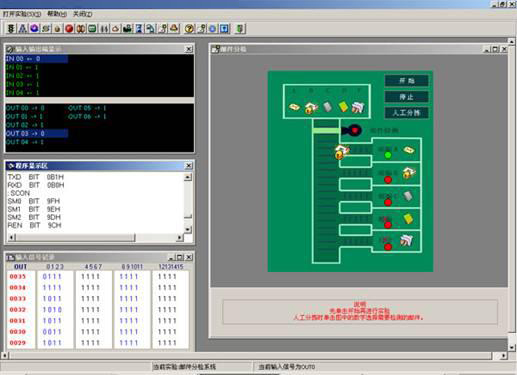

（36）郵件分揀

（37）數字邏輯分析儀

（38）溫度壓力實驗

（39）連線自動檢測

（40）IspPAC10增益的設定與調整；

（41）IspPAC10增益的放大與衰減；

（42）IspPAC10二階濾波器的實現；

（43）IspPAC10電橋測量實驗；

（44）ISPPAC20設計數/模轉換實驗；
