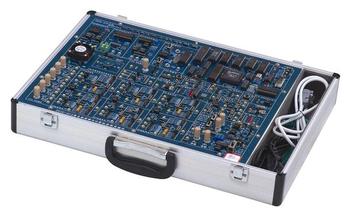

LGCE-T3型 信號與系統實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統特點
本公司專門為《信號與系統》課程而設計的信號與系統系列產品中LGCE-T3型信號與系統實驗儀屬普及型的一種,性?xún)r(jià)比高,實用性強,適用于各類高等院校教學實驗使用,該實驗儀具有如下特點：
1、緊扣教學大綱、內容簡潔、重點突出：對“信號與系統”課程的大部分章節均提供有實驗項目，使實驗內容具有教學性和通用性，同時也使學生通過實驗環節更透徹得掌握原理性的知識。
2、電路模塊化設計：實驗單元均以模塊來劃分，實驗名稱與模塊名相對應。模塊內的電路在相應的位置畫出，使實驗者一目了然。
3、結構緊湊，性能穩定、可靠；擴展性強，可自行設計實驗電路。
二、系統組成
該實驗箱由功能模塊和實驗模塊共同組成。
功能模塊：
1、電源輸入模塊：提供+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A的電源輸出。
2、函數發生器模塊：提供五種波形信號：正弦波、三角波、方波、矩形波、掃頻信號。
信號的頻率范圍：8Hz—100KHz，分四個頻段。
信號的頻率、幅度、占空比和掃速勻可調。
3、頻率計：四位數顯，測量范圍1Hz-300KHz，量程自動切換。
4、毫伏表：三位半數顯，測量范圍0～20V，頻率范圍0～100KHz。
5、自由實驗區：提供二塊面包板，可自行設計實驗電路。
實驗模塊
1、基本運算單元與連續系統的模擬模塊：提供運放、電阻、電容等元件。
2、信號的分解與合成模塊：
3、一階電路暫態響應模塊
4、二階電路傳輸特性模塊
5、二階網絡(luò )狀態軌跡模塊
6、階躍響應與沖激響應模塊
7、抽樣定理模塊
8、模擬濾波器模塊
9、二階網絡(luò )函數的模擬模塊
10、系統時域響應的模擬解模塊
三、實驗項目
1、基本運算單元實驗
2、階躍響應與沖激響應實驗
3、連續時間系統的模擬實驗
4、有源、無源濾波器實驗
5、抽樣定理與信號恢復實驗
6、二階網絡(luò )狀態軌跡的顯示實驗
7、一階電路的暫態響應實驗
8、二階電路的暫態響應實驗
9、二階電路傳輸特性實驗
10、二階網絡(luò )函數的模擬實驗
11、矩形脈沖信號的分解實驗
12、矩形脈沖信號的合成實驗
13、諧波幅度對波形合成的影響實驗
