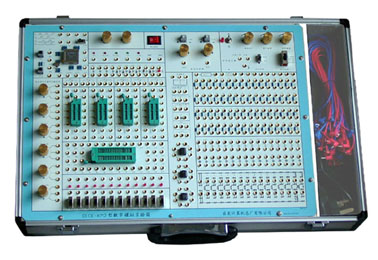

LG-KM2型數字模擬實驗箱

品牌：理工偉業 咨詢電話：010-82827827 82827835

LG-KM2型數字模擬實驗箱相比增加了數字電路實驗所需的信號資源、和其它常用電路。實驗儀以《高等工業學校電子技術基礎》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》《電子技術》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的實驗設備。

LG-KM2型數字模擬實驗箱根據常規的模擬電路和數字電路提供了多種直流電源,信號源、交直流電壓源、等基本配置,以及有供自助選用的獨立開放的各種器件：有電位器、運放電路、電阻電容、二三極管、穩壓管復合管、揚效應管、可控硅、穩壓模塊,還有直流電機、喇叭、及IC鎖緊插座等,如果需要在推薦實驗以外搭建其它電路,實驗儀還提供了由許多元器件插孔和鎖緊金孔組合而成的自助實驗區供創(chuàng )新開發之用。
技術參數：
①電源：輸入：AC 220V±10%，50HZ
輸出：※DC：+5V2A
※DC：＋5V～＋27V可調，DC I≥0.2A
※DC:-5V-12V可調，DC I≥0.2A
※DC：±12V，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
②直流電壓源：
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
③低頻信號源:1HZ-200KHZ
分別可輸出方波、三角波、正弦波三種波形
④固定頻率脈沖源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ
⑤兩組單脈沖：可同時輸出正負兩個脈沖，脈沖幅值為T(mén)TL電平。
⑥四路(T1、T2、T3、T4)時序發生器及啟停電路。
⑦邏輯電平的輸入與顯示：
A、十二位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、十二位LED邏輯電平顯示電路。
⑧兩個獨立的運算放大器(LM741)；一個集成功放(LM386)
⑨有充足的元件支持推薦的24個模擬電路實驗,
⑩有豐富的信號資源、電壓源、顯示電路、鎖緊插座等支持數字電路的實驗。
☆推薦實驗項目(儀器內含有實驗器件)
1.單級放大電路
2.兩級放大電路
3.負反饋放大電路
4.射極跟隨器
5.差動放大電路
6.比例求和運算電路
7.積分與微分電路
8.波形發生電路
9.有源濾波器
10.電壓比較器
11.IC電路RC正弦波振蕩器
12.集成功率放大器
13.整流濾波與并聯穩壓電路
14.串聯穩壓電路
15.集成穩壓器
16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器
18.電流/電壓轉換電路
19.電壓/頻率轉換電路
20.互補對稱功率放大器
21.波形變換電路
22.揚效應管實驗
23.可控硅實驗電路
24.其它自主電路
