無線通信模塊

用于數據和指令的無線傳輸

（1）符合IEEE 802.15.4 標準
（2）2.4G ISM工作頻率
（3）傳輸速度250Kbps，發射功率4dBm，接收靈敏度-95dBm
（4）MCU：CC2530，256KFlash，主頻32MHz

開發板

用于CC2530單機基礎實驗平臺；組網時作為協調器、路由器、終端節點均可。

（1）含有串行128*64液晶接口；

（2）多種供電方式；

（3） RS232接口；

（4） DEBUG接口；flash，五相按鍵及指示燈等；

（5）紅外遙控信號接收/發射等模塊；



電池板



用于組網時終端節點；板上含溫敏電阻、光敏電阻用于采集真實環境的物理信號

各傳感器測量范圍，測量精度：
（1）溫度傳感器:1℃～80℃，1℃
（4）光敏傳感器:1～100，2LUX



MCU調試器

支持CC系列無線單片機的開發

（1）標準型USB接口即插即用
（2）支持IAR調試環境，可實現單步，硬件斷點，連續單步，可控制程序停止與運行
（3）支持貯存器和寄存器的修改與查看，下載程序到貯存器等功能

前言: CC2530-MDK-Q1產品說明及IAR環境的使用

實驗一 流水燈實驗
實驗二 按鍵控制流水燈實驗
實驗三 利用外部中斷控制流水燈
實驗四 定時器計數器T1的使用
實驗五 定時器中斷實驗T3的使用
實驗六 UART0串口 發送字符串
實驗七 UART0串口 串口收發字符串
實驗八 UART0串口 串口控制LED實驗
實驗九  中斷喚醒系統實驗
實驗十  睡眠定時器喚醒系統
實驗十一 看門狗（WatchDog）實驗
實驗十二 LCD顯示實驗
實驗十三 AD采樣芯片內部溫度實驗
實驗十四 紅外發送與接收實驗
實驗十五 點對點通信實驗之基于Basic RF的無線燈控制
實驗十六 點對點通信實驗之基于Basic RF的誤包率測試實驗
實驗十七 Z-STACK之串口透傳實驗
實驗十八 Z-STACK之 SensorDemo無線溫度組網測量實驗
實驗十九 RF4CE之RemoTI遙控器實驗

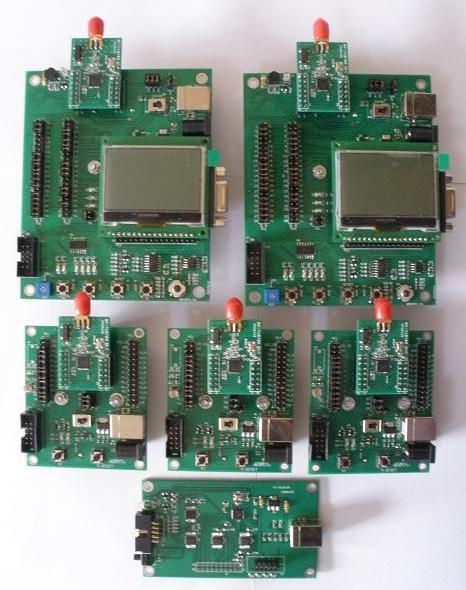

Q2530EB開發板

2

用于基礎實驗和組網時的協調器、路由器、終端

Q2530BB電池板

3

用于組網時的終端節點，自帶溫敏、光敏電阻

Q2530RF射頻板

5

射頻核心板，插在Q2530EB開發板、Q2530BB電池板上使用

SmartRF04EB仿真器

1

用于在線仿真和程序下載

128*64液晶屏

2

插在Q2530EB開發板上使用

USB數據線

3

用于連接電腦和仿真器，或者給Q2530EB、Q2530BB供電

串口延長線

2

連接Q2530EB開發板和電腦

10芯JTAG線

1

連接仿真器和Q2530EB、Q2530BB

SMA天線

5

配合Q2530RF射頻板上使用

電源適配器

3

給Q2530EB、Q2530BB供電
