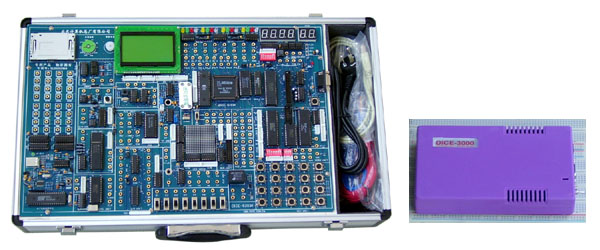

LG-5203K型 超強型單片機開發實驗儀是一款實驗項目極其豐富,實驗方式靈活,實驗模塊開放,仿真器外掛,功能非常強大,性能極其優異的單片機教學實驗儀,是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》等課程教學的*佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也可作為科研、開發工作者的得力助手。

產品說明：
一、系統組成：
（1）系統采用外掛式性能優異的LG-3000型51/96通用單片機仿真器。
（2）適應Windows98/2000/xp等操作平臺的調試軟件。
（3）實驗電路部分:開放式4*6鍵盤實驗電路;由128*64組成的LCD圖文實驗電路;16*16點陣電路;8155、8250、8251、8253、8255、0809、0832、RS232/485等常用芯片接口電路;小型直流電機、步進電機、溫度壓力、電子音響電路喇叭、8MHZ頻率源模塊、開關邏輯電平輸入、輸出電路等。
（4）主板上還配有數控式實驗演示裝置,結合上位演示軟件,USB接口,配套實驗豐富多彩。
二、主要特點
①該實驗儀基于一種靈活多變開放式的構思,所有電路單元盡可能獨立開放,提高實驗的自由度,靈活性,各單元模塊可組成多種多樣功能各異的實驗電路,可給學生留下創(chuàng )造性的多彩發展空間,極大地提高了資源利用率,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
②除主機提供了眾多完善的實驗模塊外,又引入了*產品:數控式實驗演示裝置,該裝置配合上位演示軟件,可做十五個彼有深度的精彩實驗,對提高學生學習積極性和提高教學效果大有益處。
③主機板留有擴展卡座,如再選配我廠生產的實驗卡可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線控制、TCP/IP以太網接口、USB2.0通訊接口等復雜系統的實驗和各種應用控制類應用。
④該實驗儀系統集成LG-3000型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行,軟件支持匯編、PL/M、C語言,性能極好。
⑤系統支持二種工作方式：一是聯機運行:在與上位軟件聯機的狀態下實現各種調試和行運的操作,二是脫機運行:系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用實驗程序的EPROM完成52個實驗。
三、實驗項目
(一)軟件實驗
（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序實驗；

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 A、B、C口輸出方波實驗；

（6）8255 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

*（12）通用打印機實驗；

*（13）微型打印機打印字符、曲線、漢字實驗；

*（14）日歷時鐘DS12887控制實驗；

（15）I2C儲存卡讀寫實驗；

*（16）語音芯片ISD1420控制實驗（錄音）；

*（17）語音芯片ISD1420控制實驗（放音）；

（18）繼電器控制實驗；

（19）步進電機控制；

（20）8253方波實驗；

（21）小直流電機調速實驗；

（22）16*16 LED點陣顯示實驗；

（23）128*64 LCD液晶顯示實驗；

（24）8250可編程異步通訊接口實驗（自發自收）；

（25）8251可編程通訊接口實驗（與PC機）；

（26）單片機RS232/485串行發送實驗（雙機通訊）；

（27）單片機RS232/485串行接收實驗（雙機通訊）；

（28）溫度壓力實驗；

*（29）CAN總線通訊接口實驗；

*（30）以太網TCP/IP協議接口實驗；

*（31）USB2.0通訊接口實驗。
(三)數控式實驗演示模擬裝置可完成的控制類項目：15個
閉環控制:

（1）機器人掃地雷、

（2）刀庫捷徑選擇、

（3）四層電梯、

（4）四級傳送帶、

（5）郵件分揀、

（6）水塔水位控制、

（7）交流電機Y/△起動
開環控制:

（8）交通信號燈、

（9）步進電機、

（10）舞臺燈、

（11）LED顯示、

（12）液體混合裝置、

（13）八通道邏輯分析、

（14）溫度壓力、

（15）連線自檢。
注： LG-3000型51/96通用單片機仿真器相關介紹詳見LG-3000型使用說明或后面詳細介紹。
