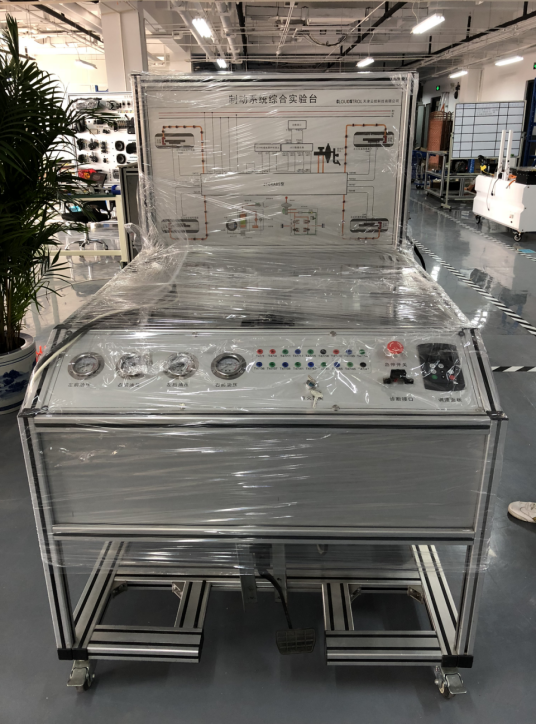

LGE-ABS01型 新能源電動ABS教學系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
該設備采用制動系統為基礎，配有ABS系統工作原理圖，真實展示緊急制動時ABS系統工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構汽車底盤構造與維修實訓的教學需要，完全滿足對ABS/EBD制動系統的結構組成、動作演示等教學功能。
二、功能特點
1.真實的汽車ABS制動系統實物為基礎，完整展示ABS制動系統的組成結構。
2.由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS系統的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與液壓管路圖，表面噴涂光油；學員可直觀對照電路圖和ABS制動系統實物，認識和分析控制系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有6個壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。
6.實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.實訓臺底座采用鋁型材，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術參數
1.驅動電源：三相四線(或三相五線)380V±10% 50Hz
2.外接電源：交流220V±10% 50Hz
3.工作電壓：直流12V
4.工作溫度：-40℃～+50℃
5.主油道壓力表：0～250kg/psi
6.制動分泵壓力表：0～100kg/psi
