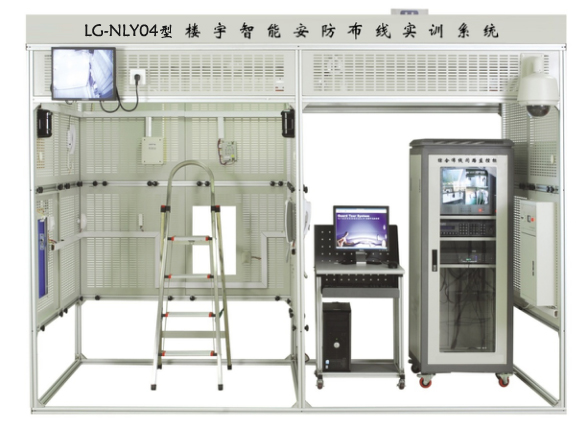

LG-NLY04A型樓宇智能安防布線實訓系統

品牌：理工偉業 咨詢電話：010-82827827 82827835

LG-NLY04A型 樓宇智能安防布線實訓系統是為高校、高職、中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
綜合布線實訓系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分。系統可進行對講門禁、室內安防、周邊防范、視頻監控、巡更等項目的訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

一、系統結構與組成
1、樓宇智能安防布線實訓系統采用模型模塊化設計，由建筑模型、對講門禁、室內安防、周邊防范、視頻監控、巡更、DDC照明控制等系統組成。
2、建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門,實現智能小區對講門禁系統的設備安裝、智能大樓室內安防系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
3、管理中心實現智能大樓（小區）的集中監控和管理，安裝有管理中心機、視頻監控臺、監控計算機、DDC照明控制箱等典型管理設備。
4、在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。
5、在管理中心區域和智能大樓（小區）內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、快速球云臺攝像機、網絡(luò )攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺17寸液晶監視器，一臺19寸液晶監視器。
6、功能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。
7、器件的安裝方式與實際工程一致，通過自攻螺絲與工程塑料卡件的配合使用，一名學生即可單獨完成器件的安裝；布線方式通過線槽或線管布線。
二、基本配置
(一)基本規格
1-建筑模型-由鋁合金型材框架和安裝布線網孔板組成，3120mm×1580mm×2310mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。-1臺-
2-電腦桌600mm×600mm×800mm-1臺-
3-鋼凳Φ300mm×450mm-1把-
4-鋁人字梯-900mm×250mm×1200mm-1把-
5-DDC照明控制箱500mm×400mm×150mm-1臺-
6-工程塑料卡件20mm×10mm×11mm-300個-
7-計算機-主流品牌電腦，網卡：集成網卡顯示芯片：內存：容量1G 速度：DDR4 硬盤：容量500G SATA硬盤21液晶顯示器。內裝操作系統，管理系統軟件，編程軟件，★保修:3年原廠免費上門服務（含主機、顯示器、鼠標、鍵盤、DVD 等所有易損部件）。
★8-實驗室遠程管理系統軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書原件及合法使用授權和系統演示視頻）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能?？赏ㄟ^(guò) PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置?？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕脩?hù)使用要求調整故障設置點的數量和故障設置類型。所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡(luò )，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
★9-建筑大樓三維電氣安裝調試實訓仿真軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書及合法使用授權）軟件以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
（二）系統配置
（1）對講門禁系統
1-彩色可視室外主機1臺
2-通用壁掛室內分機臺
3-主機安裝盒1只
4-管理中心機1臺
5-聯網器-1只
6-專用電源箱-1只
7-層間分配器（4分支）1只
8通訊轉換模塊1個
9-管理軟件-1套
10-非接觸卡5張
11-免提可視室內分機1臺
（2）室內安防及周界防范系統
12-震動探測器-T971A-1只
13-玻璃破碎探測器-1只
14-感溫探測器1只-
15-煙霧探測器-LH-94(II)-1只
16-可燃氣體探測器-LH-88(II)-1只
17-被動紅外探測器-2只
18-門磁-HO-03-1對
19-紅外對射探測器-1對
20-聲光報警器-HC-103-2只
21-家用緊急求助按鈕-HO-01B-1只
22-被動紅外幕簾探測器-DC12V-1只-
23-大型報警主機1臺-
24-液晶鍵盤1臺-
25RS232打印機接口模塊1只-
（3）視頻監控系統
28-高速球攝像機-HAV-8227WHDV-1臺-
29-彩色半球攝像機-1臺-
30-矩陣主機-1臺-
31-硬盤錄像機-DH-DVR7816-1臺-
32-19寸液晶監視器-1臺-
33-紅外攝像機-1臺-
34-槍機-1臺-
35-支架-2個-
36-液晶監視器--1臺-
37-硬盤-500G SATA-1塊-
（4）巡更系統
40-巡更巡檢器-L-9000中文機-1臺-
41-通訊線-L-9000-1根-
42-充電器-L-9000-1個-
43-信息鈕-ID-EM-6個-
44-DDC照明控制系統主要配置有照明控制箱、照明燈具、開關電源、傳感器、USB網絡(luò )接口、DDC控制器、組態監控系統等部件?？蛇M(jìn)行照明設備安裝、配電線路敷設、DDC控制、照明監控等操作實訓。DDC控制器（5個數字輸入，5個數字輸出）配置1個，DDC控制器（具有時間表功能）配置1個。-1套-
45-網絡(luò )攝像機、交換機、配套工具及耗材-網絡(luò )攝像機、攝像機支架、交換機、網線鉗、線纜測試儀、鋼鋸、鋸條、卷尺、記號筆、網線、PVC線管、彎頭、迫碼、杯疏等-1套-
（5）耗材類
46-工程塑料卡-300個-
47-23芯線-黑-2卷-
48-23芯線-紅-2卷-
49-16芯線-黃-1卷-
50-16芯線-藍-1卷-
51-屏蔽雙絞線-2芯-20米-
52-視頻線-SYV75-3-1卷-
53-BNC插頭-30個-
（6）工具類
54-剪刀-1把-
55-烙鐵-40W-1把-
56-剝線鉗-1把-
57-螺絲刀-小一字-2把-
58-螺絲刀-小十字-2把-
59-螺絲刀-長柄十字-1把-
60-尖嘴鉗-1把-
61-斜口鉗-1把-
62-焊錫絲-1卷-
63-萬用表-3位半-1個-
64-內六角扳手-φ6-1把-
65-三角套筒-1把-
三、可考察的職業能力
1.建筑智能安防布線的實施能力
2.對講門禁系統安裝、接線與調試能力
3.室內安防與周邊防范系統安裝、接線與調試能力
4.視頻監控系統安裝、接線與調試能力
5.巡更系統安裝與調試能力
6.DDC照明系統安裝、接線、編程與調試能力
7.系統運行維護能力
