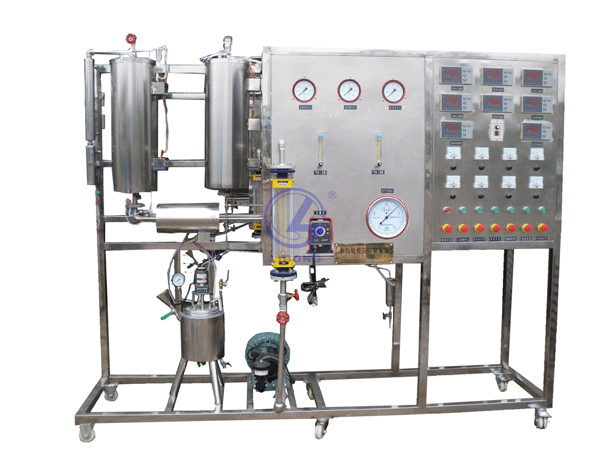

LGH-SF03型 多功能反應常壓操作(三反應器)實驗裝置
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、裝置特點
1、本裝置由固定床反應器、流化床反應器及釜式反應器組成,三套系統間可切換操作;應用于反應工程和催化反應工程和催化工程及化工工藝、生化工程、環境保護專業。
2、可進行間歇、連續操作,能夠完成氣-固、固-液、液-液、氣-液-固反應,操作方式多樣化。
3、各溫度控制處實際溫度與設定溫度誤差≦2℃;顯示精度:0.1℃。溫度控制靈活。恒溫區較寬,采用高精度智能化儀表測、控溫;整機流程設計合理,設備安裝緊湊,操作方便,性能穩定,重現性好。

二、裝置功能
1、了解多功能催化反應實驗裝置的組成及工藝。
2、進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。
3、進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。
4、了解液相釜式反應器的基本結構及工作原理。
三、主要配置
固定床反應器、流化床反應器、釜式反應器、計量泵、氣泵、預熱器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、溫度儀表、壓力儀表、電流表、調速電機、不銹鋼框架及控制屏。
四、公用設施
水:裝置需冷卻水,自帶和自來水管相連的接口。
電:電壓AC380V,功率8.0KW,標準三相四線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
五、技術參數
1、不銹鋼管式反應器:φ20mmx550mm,
2、加熱爐功率1.5KW。
3、預熱器φ12x220mm,操作溫度≤550℃,壓力≤0.2MPa。
4、304不銹鋼流化床反應器,稀、濃相段直徑:φ20—40mm,高度300—400mm,擴大段直徑:φ57mm,長度80—220mm。
5、不銹鋼攪拌釜式反應器,釜容積0.5L,攪拌轉速0-500r/min,壓力0.15MPa,溫度200℃。
6、智能溫控儀表、固態調壓器、固態繼電器控制,控溫精度±2℃。
7、冷凝器:φ40×400mm;氣液分離器:φ50×150mm。
8、預熱器:φ10×250mm;加熱功率0.5KW。
9、微型隔膜計量泵;功率30W;最大流量3L/h;沖程頻率120n/min;吸程2m。
10、工作流量=(計量泵最大流量/沖程頻率)×當前工作頻率。
11、濕式氣體流量計:額定流量:0.5m3/h,容積:5L/r,精度:±1%。
12、玻璃轉子流量計:型號:LZB-10,測量范圍:0.25-2.5m3/h,介質:空氣。
13、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。
14、控制屏面板及框架為304不銹鋼材質,結構緊湊,外形美觀,流程簡單、操作方便。
15、外形尺寸:2000×600×1900mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。
六、測控組成
|
測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
氣體流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
|
液體加入量 |
計量泵 |
數字流量顯示儀 |
沖程頻率調節 |
|
|
固定床預熱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
固定床加熱爐溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
固定床反應溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
|
|
流化床預熱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
流化床加熱爐溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
流化床反應溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
|
|
釜式反應器溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
反應壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
