LG-XYL01型 氫能源實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
質子交換膜燃料電池是一種將燃料氫氣作為還原劑與空氣中的氧氣作為氧化劑進行電化反應，并將化學能直接轉換成電能的高效發電裝置（化學反應式為H2＋1/2O2® H2O）。燃料電池可以作為發電站或車輛的動力源。燃料電池與內燃機相比，最突出的優點是高的能量轉化效率和極低的環境污染，在現實生活中電能是一種清潔的能源，因此燃料電池輸出的是清潔的能源。

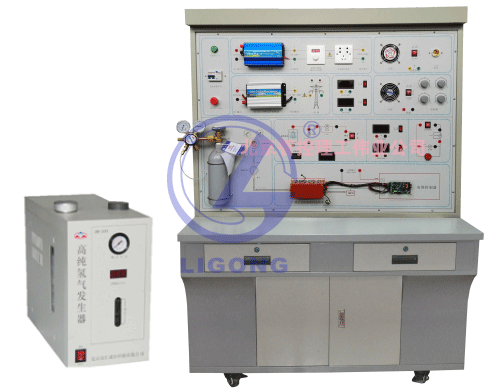

高純度氫氣發生器 教學平臺前視圖
為響應國家節能減排號召，促進新能源生力軍健康、和諧發展，針對廣大院校需求，我司研制并生產了《燃料電池發電教學實訓系統》。
應用范圍：主要面向職高、大學、研究生、以燃料電池發電為主課題的研究和培訓。
系統由自吸式PEM燃料電池堆、金屬氫化物氫瓶及其組件燃料電池控制器、高純度氫氣發生器，直流線性負載，交流線性負載，直流感性負載和測試儀表組成。
二、配置及參數
|
編號 |
組件 |
說明 |
||
|
1 |
自吸式PEM燃料電池堆 |
用來作為電能的輸出 |
||
|
2 |
金屬氫化物氫瓶及其組件 |
用來給燃料電池提供氫燃料 |
||
|
3 |
線性負載電流表 |
用來測量直流負載電流 |
||
|
4 |
線性負載電壓表 |
用來測量直流負載電壓 |
||
|
5 |
交流電壓表 |
用來測量交流離網、并網運行過程中負載電壓 |
||
|
6 |
交流電流表 |
用來測量交流離網、并網運行過程中負載電流 |
||
|
7 |
計時器 |
用來累計氫瓶使用時間 |
||
|
8 |
溫度表 |
用來反映電堆周?chē)h(huán)境溫度 |
||
|
9 |
線性電阻負載箱 |
用來作為阻性負載 |
||
|
10 |
電機/軸流風扇 |
用來作為感性負載 |
||
|
編號 |
組件 |
說明 |
|
|
|
1 |
DC/DC電源模塊（9V） |
儀表供電 |
|
|
|
2 |
DC/DC電源模塊（12V） |
將燃料電池輸出波動直流電轉化為12V直流電 |
|
|
|
3 |
燃料電池控制器 |
控制燃料電池風扇轉速和定時排氣 |
|
|
三、實驗項目
1、燃料電池能量轉換原理實驗；
2、反應條件對燃料電池堆性能影響實驗；
3、燃料電池堆負載實驗；
4、燃料電池堆在恒定負載條件下V-I、P-I特性實驗；
5、燃料電池堆在變化負載條件下V-I、P-I特性實驗；
6、電力電子轉換實驗；
7、燃料電池驅動線性負載實驗；
8、燃料電池驅動LED陣列實驗；
9、燃料電池驅動電機實驗；
10、燃料電池燃料電池對移動設備供（充）電實驗
11、燃料電池燃料電池驅動感性負載實驗；
12、燃料電池燃料電池驅動并網模塊并網實驗；
13、線形負載和燈泡負載電堆性能實驗。
14、恒值負載電堆性能實驗。
15、不同溫度電堆性能曲線實驗。
16、不同壓力電堆性能曲線實驗。
17、不同尾氣排放量電堆性能曲線實驗。
18、最佳電堆性能曲線實驗。
19、不同類型電堆性能評價實驗。
四、基本配置表
|
序號 |
名 稱 |
型 號 |
數 量 |
單 位 |
|
1 |
教學系統主操作臺） |
|
1 |
臺 |
|
2 |
自吸式燃料電池堆 |
PEM-50w |
1 |
臺 |
|
3 |
金屬氫化物氫氣瓶 |
|
1 |
只 |
|
4 |
雙級減壓閥 |
|
1 |
只 |
|
5 |
燃料電池控制器 |
PEK-50 |
1 |
臺 |
|
6 |
電源模塊（系統內部） |
|
1 |
套 |
|
7 |
測量?jì)x表（系統面板） |
|
1 |
套 |
|
8 |
附件 |
|
1 |
套 |
|
9 |
使用說明書 |
|
1 |
冊 |
