LG-DTF03型自動扶梯安裝維修保養實訓考核裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述

LG-DTF03型自動扶梯安裝維修保養實訓考核裝置根據真實自動扶梯的安裝調試和維保需求開發，方便學生更加直觀感性認識和了解自動扶梯在各種運行狀態下各機構的動作過程及故障現象，桁架外部采用玻璃結構。能實現滿足GB16899-2011要求的自動扶梯的載客和安全保護功能，符合TSGT7005-2012的相關要求。采用先進的自動扶梯一體化控制及旁路變頻驅動技術，采用主流的曳引機，采用符合GB16899-2011要求的PESSRAE（用于自動扶梯和自動人行道的可編程電子安全相關系統）。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

二、技術指標

1.輸入電源：三相四線（或三相五線）AC380V±10%50Hz

2.整機容量：＜8kVA

3.提升高度：2000mm

4.驅動方式：變頻（節能自起動）

5.控制方式：PLC

6.監控系統：電壓、電流工況實時監控。

7.故障模塊：具有32位常見故障模擬設置功能。

8.安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。

9.外形尺寸：9500mm（長）×3000mm（寬）×3500mm（高）

10.實訓桌尺寸：1680×710×1050mm

11.輔助梯尺寸：1400×600×2180mm

12.裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。

三、基本配置

1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。

2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。

3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。

4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。

5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。

四、實驗項目及主要內容

1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。

2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。

3、提高學生實際的動手分析能力，實際提高技能操作水平。

4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。

5、通過對PLC主機的編程，了解PLC程序的編程原則和方法。

五、自動扶梯的結構特點

自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。

具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

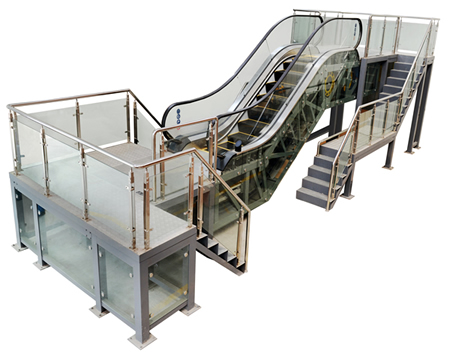

1、整體外形圖

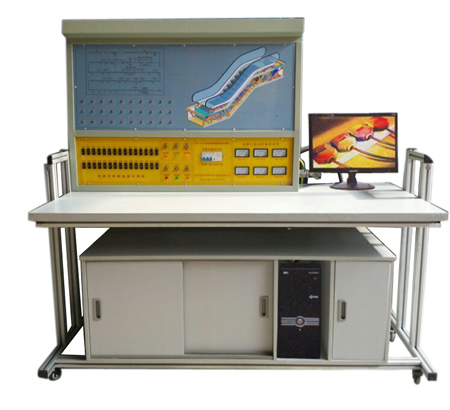

2、實訓控制臺

六、自動扶梯技術規格表

序號	內容	非標
1	總體說明
2	電梯編號：L1-L2
3	建筑物類型：校內實訓室
4	扶手支架類型：苗條型
5	扶手支架高度：900mm
6	適用標準：GB16899-1997
7	主要技術參數：
8	安裝方式：室內
9	布置方式：?jiǎn)闻_
10	提升高度：2000mm
11	傾角：35º
12	梯級寬度：800mm
13	水平梯級：2K
14	速度：0.5m/s
15	供電方式：三相五線制
16	電機電壓：380V
17	照明電壓：36V
18	頻率：50HZ
19	減速機：蝸輪蝸桿
20	控制屏安裝：桁架內
21	起動：星、三角
22	起動方式：鑰匙
23	型材
24	扶手支架型材：發紋不銹鋼
25	護壁板：透明鋼化玻璃
26	內蓋板：發紋不銹鋼
27	外蓋板：發紋不銹鋼
28	圍裙板：發紋不銹鋼
29	梯級：不銹鋼
30	梯級顏色：黑色（帶黃邊框）
31	扶手帶：黑色
32	前沿板及蓋板：發紋不銹鋼
33	梳齒：合成樹脂
34	故障顯示（中文）
35	變頻節能功能

七、自動扶梯主要部件配置表

序號	名稱	數量	單位	備注
1	扶梯框架	1	套
2	金屬骨架	1	套
3	曳引裝置	1	套	立式曳引機、減速機、鏈輪等部件。
4	驅動裝置	2	套	驅動輪、驅動鏈、主驅動鏈輪、梯級鏈等。
5	梯路導軌	3	塊	導軌、返軌、導軌支架、轉向壁等部件。
6	梯級、梯級傳動鏈	1	套
7	梳齒前沿板	1	套
8	張緊裝置	1	套	張緊小車、梯級鏈輪等部件。
9	上下機房配電柜	3	套
10	變頻器	1	套
11	各種保護裝置	1	套
12	各種安全開關	1	套
13	起動停止開關	1	套
14	檢測裝置	1	套
15	油泵	1	套
16	實訓工具	1	套
17	隨機資料	1	套	實訓說明書、指導書、電氣原理圖等。

八、自動扶梯主要功能

序號	功能名稱	功能說明	備注
1	雙向運行	操作上下進出口處鑰匙開關，可實現上行或下行
2	緊急停止	按上下進出口處急停按鈕，可使扶梯停止運行
3	檢修運行	操作檢修盒，可進行檢修點動運行
4	梯級安全照明	扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全
5	扶手帶入口安全裝置	扶手帶入口處有異物則設備停止運行
6	梯級安全運行裝置	梯級發生斷裂下陷時設備停止運行
7	梳齒板安全裝置	梯級與梳齒板之間夾入異物則設備停止運行
8	扶手帶安全裝置	發生扶手帶斷裂則設備停止運行
9	梯級鏈安全裝置	梯級鏈斷裂或超過延伸長度則設備停止運行
10	圍裙板安全裝置	梯級與圍裙板之間夾入異物則設備停止運行
11	超欠速安全裝置	當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行
12	超載安全裝置	運行電流大于額定電流15%則設備停止運行
13	松閘安全裝置	制動裝置沒有安全打開或失靈則設備停止運行
14	靜電保護	消除梯級運行（踏板）在運行中產生的靜電
15	驅動鏈斷鏈保護	當驅動鏈斷裂或過長時設備停止運行
16	非操作逆轉保護	設備和扶手帶的運行方向與指定方向相反時設備停止運行
17	斷、錯相保護	動力電源缺相或錯相時設備停止運行
18	短路保護	電源回路短路時設備停止運行
19	故障顯示（中文）	設備運行發生故障時，自動顯示故障發生部位
20	變頻驅動	使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70%

九、主要實訓項目：

1、自動扶梯的安全操作與使用實訓

2、梯級的拆裝操作與實訓

3、梳齒板的調整與實訓

4、扶手帶的張緊調整與實訓

5、梯級鏈張緊調整與實訓

6、制動器的調整與實訓

7、維護保養前的安全知識操作與實訓

8、日常維護保養

9、自動扶梯緊急救援

10、自動扶梯安全回路故障查找及排除實訓

11、自動扶梯檢修電路故障查找及排除實訓

12、自動扶梯安全監控電路故障查找及排除實訓

13、自動扶梯動力電路故障查找及排除實訓

14、自動扶梯控制電路故障查找及排除實訓
