LG-MWS10型瓦斯抽放工實操模擬裝置

一、裝置組成

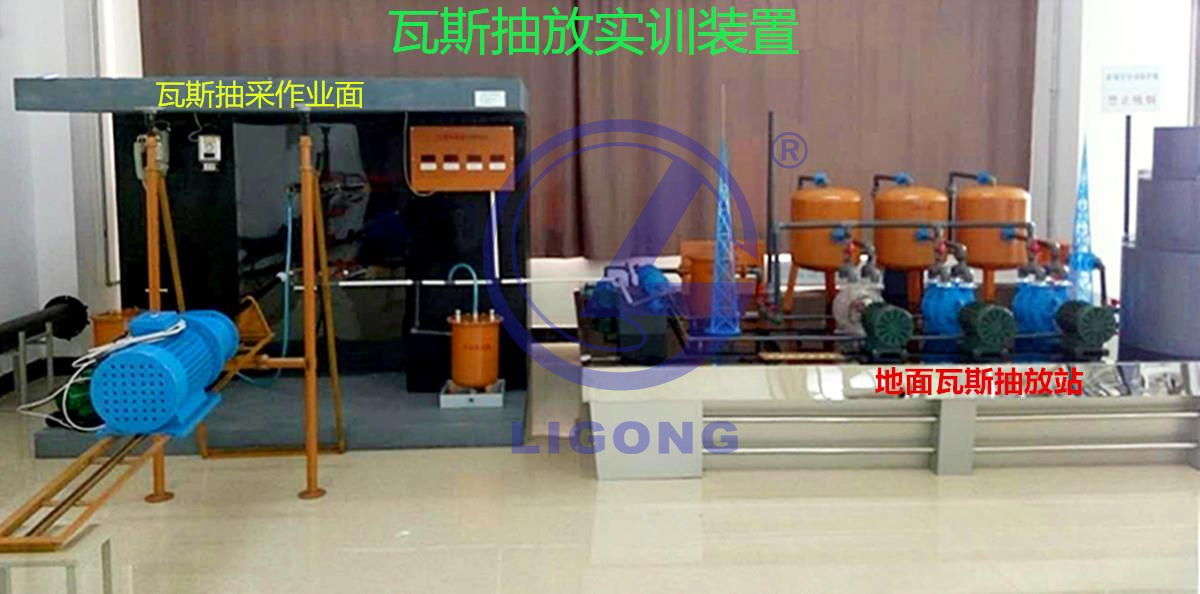

該裝置由兩大部分組成：井下瓦斯抽采作業工作面系統和地面瓦斯抽放站系統。
1、瓦斯抽采作業工作面系統：
該裝置仿真模擬井下抽放工作面，有機玻璃斷面。采用立體剖視的方法布置井下瓦斯抽采鉆場，斷面采用透視顯示方式，選 6mm 透明有機玻璃作為斷面?？赏敢暢鲢@孔的內部結構和鉆孔的空間位置、封孔裝置的安裝位置和結構、檢測儀器的安裝位置和工作原理。鉆場內布置了液壓鉆機、液壓泵站，全部采用仿真模擬制作，可實現仿真實操訓練，鉆機采用液壓驅動和液壓操控，具有進鉆、加力推進、卸鉆桿、調斜功能。封孔系統包含封孔器、手動泵、介質桶。
2、檢測系統：
（1）管道瓦斯流量計：該裝置安裝在瓦斯抽放管路中可連續檢測管道中的瓦斯流量；
（2）瓦斯檢測系統：該系統主要檢測、監控巷道中的瓦斯含量和相關的環境參數；
（3）溫度檢測系統：監測環境參數。
3、瓦斯抽放系統：
布置了完整的抽放管道系統，瓦斯抽放管道由截流球閥、檢查堵頭、抽放管、泄水閥、抽放泵組成。地面瓦斯抽放站系統其組成主要有：瓦斯泵、‘三防’器、放水器、放空管、避雷針、儲氣罐等。

二、規格
1、模型：2800mm×1700mm×1800mm
2、地面：4300mm×1800mm×1800mm
三、系統功能
1、模擬展示井下瓦斯抽采作業工作面系統布置；
2、能夠完成對液壓鉆機、液壓泵站仿真實操訓練；
3、鉆孔、封堵過程仿真實操訓練；
4、了解瓦斯抽放系統布置方式和設備、儀器的配置及使用方法；
5、實操封孔裝置的封孔過程，了解封孔裝置的結構和安裝方法；
6、學習和掌握井下瓦斯抽采作業的安全規程。
四、系統配置表

序號	名稱	單位	數量	規格參數
1	井下瓦斯抽采作業工作面	套	1	鉆場作業、管路布置
2	瓦斯抽放站	套	1	瓦斯泵、‘三防’器、放水器、放空管、避雷針、儲氣罐
3	鉆孔施工定向儀	臺	1	激光定向儀
4	仿真液壓鉆機	臺	1	1.20.51.2 米
5	鉆桿	套	3	直徑 30mm
6	鉆頭	套	1	直徑 40mm
7	液壓泵站	臺	1	30 升
8	操作臺	臺	1	10.50.6 米
9	封孔裝置	套	2	封孔器、注漿泵、介質桶,采用可透視結構
10	抽采管	套	1	管路采用 PVC 管,直徑 32mm，
11	瓦斯傳感器	塊	2	GJC4 礦用甲烷傳感器
12	溫度傳感器	塊	1	KG3044 礦用溫度傳感器
13	管道流量計	臺	1	孔板流量計
