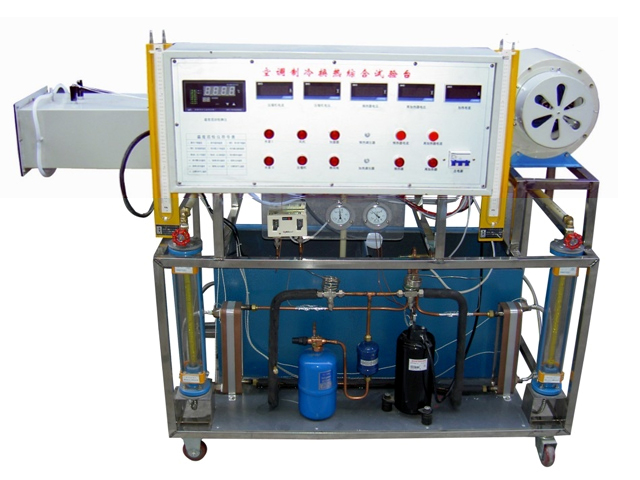

LG-RZL02型 空調制冷換熱綜合實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概 述
LG-RZL02型 空調制冷換熱綜合實驗裝置是根據國家勞動和社會(huì )保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學。
二、技術性能
1、輸入電源：?jiǎn)蜗嗳€(xiàn)～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃， 相對濕度＜85%(25℃)， 海拔＜4000m
3、裝置容量：小于等于1.5kVA
4、冷卻：風冷
5、功率：7kW
6、重 量：300kg
7、外形尺寸（大約）：外形尺寸1800×700×1500mm、
8、安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
二、基本功能
1、主要組成：16路巡檢儀、pt100、測試風洞；引風機、調節風門、制冷壓縮機、板式換熱器、儲液罐、U型管、轉子流量計、斜管微壓計、膨脹閥、干燥過濾器、高低壓控制器、加熱器、壓力表、加濕器、水泵、水箱、數顯表、膨脹閥、不銹鋼移動式實驗臺等
2、測量功能：壓縮機進氣溫度、排氣溫度、進氣壓力、排氣壓力、空氣處理前后各點溫度濕度、房間空氣的流速、蒸發器冷卻介質流量。
3、俱有熱泵功能
三、實驗目的
1、直流空調過程演示；
2、通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差；
3、測定制冷壓縮機性能；通過改變風量、溫度、流量工況、
4、測定換熱器（加熱器、表冷器）性能實驗
5、制冷熱的相互間的關系
四、配置表
|
序號 |
名稱 |
數量 |
單位 |
說明 |
|
1 |
可視測試風洞 |
1 |
套 |
|
|
2 |
離心式 引風機離心風機 |
1 |
套 |
0.37K220V |
|
3 |
制冷壓縮機 |
1 |
套 |
1P |
|
4 |
風冷冷凝器 |
1 |
套 |
1P |
|
5 |
毛細管 |
1 |
套 |
1P |
|
6 |
蒸發器 |
1 |
套 |
1P |
|
7 |
四通閥 |
1 |
只 |
1P |
|
8 |
冷凝器 |
1 |
套 |
板 式 |
|
9 |
蒸汽加濕鍋爐 |
1 |
套 |
220V/1000W |
|
10 |
16路多功能數顯溫濕度測試系統 |
1 |
套 |
|
|
11 |
玻璃轉子水流量計 |
2 |
套 |
1T/M |
|
12 |
手閥 |
4 |
套 |
3/8 |
|
13 |
熱電偶 |
10 |
套 |
Pt100 |
|
14 |
主機 溫度檢測系統 |
2 |
套 |
010型 |
|
15 |
壓力保護系統 |
1 |
套 |
|
|
16 |
供熱系統，冷水系統 |
2 |
套 |
靜音水泵220V |
|
17 |
電壓，電流，功率，功率因數 |
2 |
套 |
220v/50hz |
