LG-YYKZ01型液壓?jiǎn)㈤]機調試及故障診斷裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、裝置訓練項目：

液壓?jiǎn)㈤]機調試及故障診斷項目基于某船閘或升船機閥門/船廂門液壓?jiǎn)㈤]機系統的工作原理、操作工藝流程制作了液壓?jiǎn)㈤]機操作平臺，該競賽裝置平臺包括液壓泵站及管路、閥組、油缸和電氣控制及操作臺及模擬顯示裝置，可通過觸摸屏及按鈕操作液壓系統中油缸的動作，具有超壓、失壓保護及報警提示，系統壓力可調、執行機構動作速度可調及到位停機控制，壓力、行程、液位顯示功能，參賽選手利用該操作平臺進行液壓?jiǎn)㈤]機調試及故障處置。

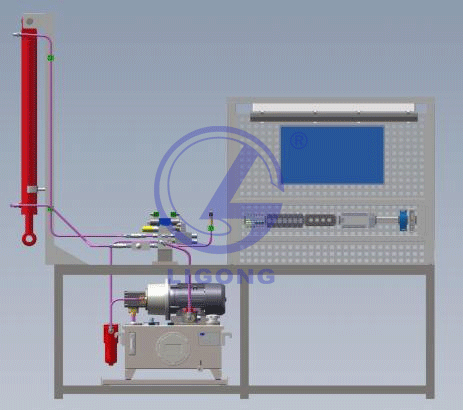

裝置結構示意圖

二、裝置提供功能：

1.平臺啟動：正確啟動液壓?jiǎn)㈤]機系統操作平臺界面；
2.設備檢查：核查球閥位置是否正確，換向閥動作是否正常；
3.參數整定：液壓?jiǎn)㈤]機系統壓力保護設置及壓力繼電器參數整定。根據給定
的壓力值，正確調整系統保護壓力、油缸有桿腔、無桿腔保護壓力，整定壓力繼電器報警值；
4.故障診斷：依次啟動液壓?jiǎn)㈤]機系統油缸伸出或縮回動作，查看液壓油缸動 作執行情況以及故障現象和故障報警提示，開展故障排查，完成故障消缺。主要故障類型為系統超壓或低壓故障、傳感器或信號線接觸故障等；
5.速度調整：?jiǎn)?dòng)操作界面，執行液壓油缸伸出或縮回動作，根據界面中油缸的時間行程變化對比以及負載實際運行情況調整相對應的閥件，實現開關門 過程中所用時間在指定范圍；
6.系統恢復：系統停機、復位，各閥件和執行油缸恢復至初始位置。

三、裝置訓練技能：

此競賽項目要求參賽選手掌握運管員以下技能：
1.船閘、升船機啟閉機調試；
2.現地液壓?jiǎn)㈤]機復雜故障排除；
3.液壓?jiǎn)㈤]機設備運行參數率定。

四、裝置運行環境：

該平臺裝置包括液壓泵站及管路、閥組、油缸和電氣控制及操作臺及模擬裝置，可通過觸摸屏及按鈕操作液壓系統中油缸的動作，具有超壓、失壓保護及報警提示，系統壓力可調、執行機構動作速度可調及到位停機控制，壓力、行程、液位顯示功能，參賽選手利用該操作平臺進行液壓?jiǎn)㈤]機調試及故障診斷。
硬件特點：采用國產元器件系統集成，
控制設備
動力及控制電源開關采用國產常熟開關 CH3 系列產品，分斷能力級別 6KA,額定電流及極數根據項目需求自行選擇。接觸器采用常熟開關 CK3 系列產品，額定電流 9A、直流操作電壓 DC24V、選配頂裝輔助觸頭兩常開兩常閉?？赡褪茴l率為
10Hz~55Hz、加速度為 15m/s 的機械振動 、加速度為 50m/s 的機械沖擊；配備常熟開關 CJR3 系列熱過載繼電器，電流范圍 0.95-1.45A。具有過載、斷相保護，手動/自動復位選擇，設定簡單。
中間繼電器采用國產宏發電聲 HF18FZ 系列產品，額定電壓：250CAC、額定電流：4Z/5A、介質耐壓：2000VAC、最大導線截面尺寸： 2X1.5mm²。
熔斷器采用國產茗熔 RT18-32 系列產品，外觀阻燃材質、額定電壓 500V、導件材質為銅件、規格型號 1P/2P/3P/4P、導軌式安裝。
自復位按鈕采用國產正泰 NP9 系列導軌式按鈕，兩開兩閉不帶燈，按鈕顏色可選，PC 絕緣性外殼。按鈕適用于交流50Hz/60Hz、額定電壓至 230V 電路控制系統中，作為磁力啟動器、接觸器及其他電氣線路控制之用。
直流電源采用明緯 SDR 系列產品，電壓范圍 88-264VAC 頻率范圍47-63Hz,輸出直流電壓 DC24V 電流范圍 0-5A。具有過負載、過電壓、過溫度保護等。

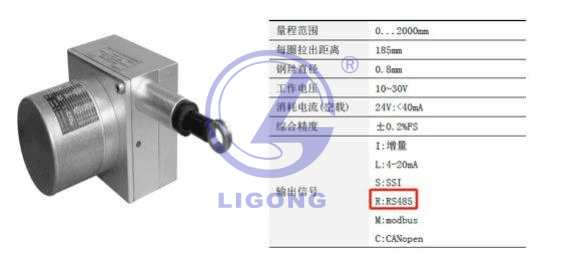

通用位移傳感器采用上海精浦 GWS185 系列開度傳感器，測量行程 0-2000mm。結構精巧，直接直線測量，安全維護方便。使用軟性多股不銹鋼繩，耐腐蝕型。短距直線測量極佳的性?xún)r(jià)比，經濟適用。

技術參數

智能控制器采用國產 HDMI 智能終端，HDMI 智能終端將顯示屏幕與 HMI 分離，可搭配任意尺寸的帶有 HDMI 接口的顯示設備，讓實時監控視野更大、更清晰。

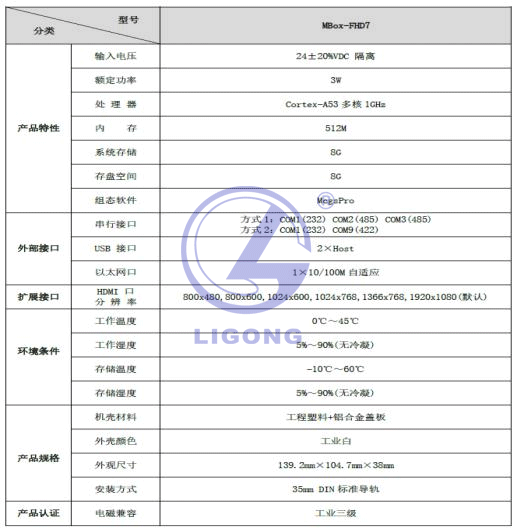

HDMI 智能終端技術參數

競賽工作臺
采用優質冷軋鋼板，頂部配有防爆 LED 燈管，方便夜間及照明條架不佳的地方工作。背板采用方孔掛板，方便元器件安裝。耐沖擊、耐磨、抗壓強承重大，承重強、桌子更穩固。桌體全鋼桌腳，桌角支架平均負荷可達 300KG。
輸入電源：三相四線 AC380V±10% 50Hz ，16A,帶電流型漏電保護裝置，配電箱體/斷路器/航空插頭附件等
顯示屏：DELL D2721H 27 英寸/HDMI+VGA 接口分辨率：1920*1080。

五、裝置尺寸重量：

該設備由液壓油站、啟閉機油缸、液壓系統閥組系統、電控系統、工作臺構成。總重量約 230KG 。啟閉機油缸總長 1300 mm、缸徑 80mm、桿徑 80mm、行程
1000mm。油站尺寸 720mmX480mmX354mm(長 X 寬 X 高*不含電機) 。臺面尺寸 1800*800*750（寬*深*高*不含腳輪），上部設置試驗裝置安裝屏高 1000mm。
