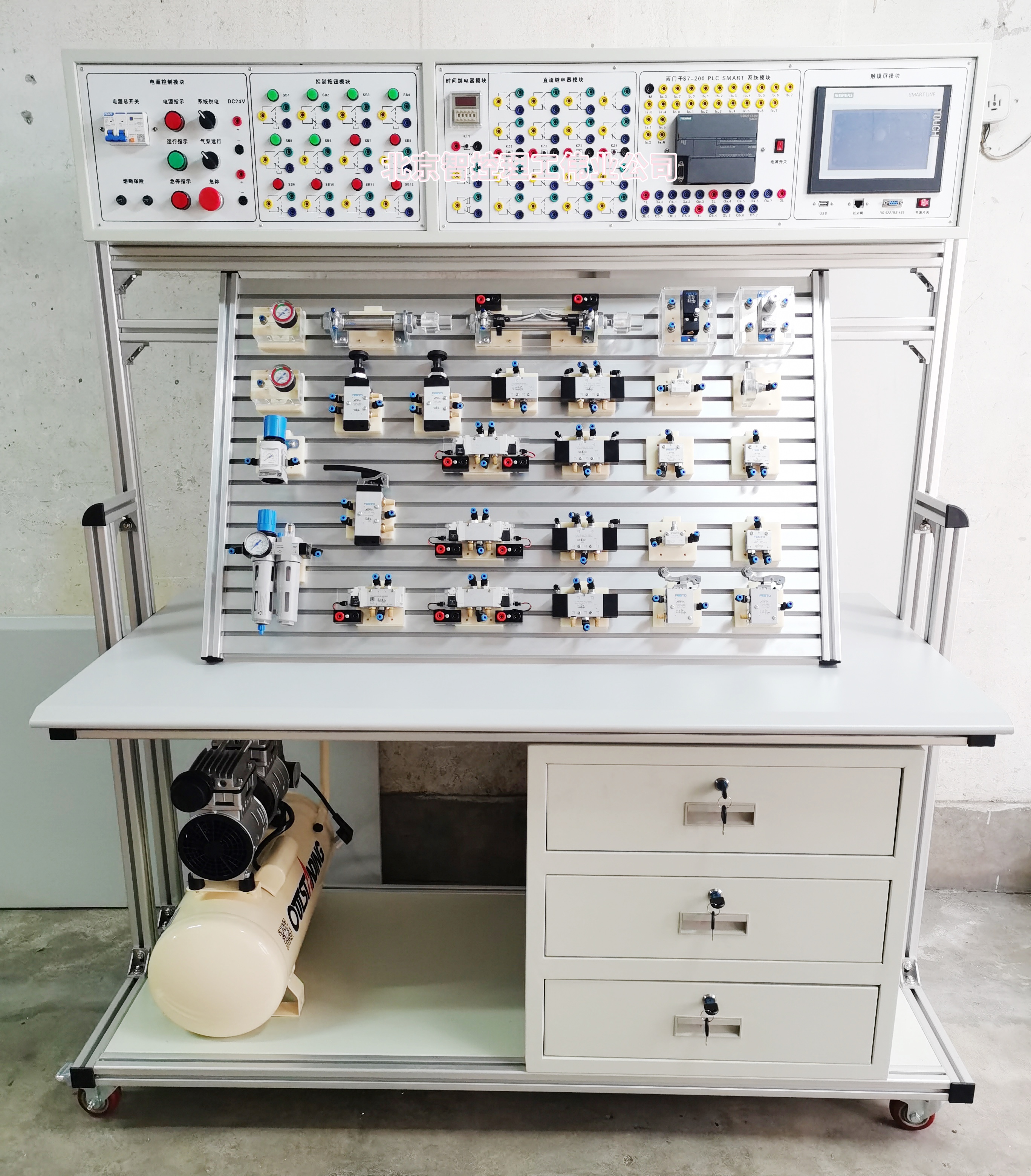

LG-FST01型 氣動與PLC控制實訓裝置（費斯托）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LG-FST01型 氣動與PLC控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司氣動與PLC控制實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創(chuàng )新改進研制而成的。是目前集氣動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、手動各自具有的特點、特色、及優缺點等。氣動實訓元件均為費斯托工業型元件，掌握幾十種基本實訓回路的工作過程及原理，實訓回路組裝快捷、方便、簡單實用。
二、實訓裝置功能：
1、系統采用電、氣一體化結構，下半部分為標準化氣動實訓板，用以完成氣動元件的安裝固定、氣路及電路的連接；上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。
2、實訓裝置主框架采用歐標鋁型材結構，實訓面板傾斜鋁型材結構平臺，主要用于安裝氣動相關元件，型材表面有標準的兩道固定槽，最上面層主要以電氣控制位置。
3、桌面采用防火、防水、耐磨高密度板。
4、下柜采用鐵質雙層亞光密紋噴塑結構或全鋼框架結構，用于儲存元器件。
三、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤1.5kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1510mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa 。
7、電器控制單元：
（1）電源模塊：電源部份配有一個空氣開關、系統供電開關及指示燈、氣泵運行開關及指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-SMART-20SR主機，12路開關量輸入，8路繼電輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
四、主要特點
1、氣動PLC實訓裝置主框架由型材結構、費斯托氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件按放在傾斜實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
3、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
4、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
5、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
6、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
五、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸單往復控制回路
10、單缸連續往復動作回路
11、卸荷回路
12、或門型梭閥的應用回路
13、快速排氣閥應用回路
14、PLC編程軟件學習和使用
六、氣動PLC控制實訓裝置清單
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
|
1 |
實訓桌 |
|
1 |
張 |
|
2 |
實訓臺 |
|
1 |
臺 |
|
3 |
PLC主機模塊 |
S7-SMART-20SR |
1 |
塊 |
|
4 |
電源模塊 |
|
1 |
塊 |
|
5 |
繼電器控制模塊 |
|
1 |
塊 |
|
6 |
時間繼電器模塊 |
|
1 |
塊 |
|
7 |
控制按鈕模塊 |
|
1 |
塊 |
|
8 |
靜音無油空氣壓縮機 |
|
1 |
臺 |
|
9 |
雙作用缸 |
ESNU-25-100-P-A |
2 |
只 |
|
10 |
單作用缸 |
ESNU-25-100-PPS-A |
1 |
只 |
|
11 |
三聯件 |
FRC-1/8-D-MINI |
1 |
只 |
|
12 |
減壓閥（帶壓力表） |
MS4-LR-1/8-D6-WR |
1 |
只 |
|
13 |
電磁換向閥 |
VUVG-LK14-T32C-AT-G18-1H2L-W1-S |
1 |
只 |
|
14 |
電磁換向閥 |
VUVG-LK14-M52-AT-G18-1H2L-W1-S |
1 |
只 |
|
15 |
電磁換向閥 |
VUVG-LK14-B52-T-G18-1H2L-W1S |
2 |
只 |
|
16 |
氣控閥 |
VUWS-L20-M32C-M-G18 |
1 |
只 |
|
17 |
氣控閥 |
VUWS-L20-M52-M-G18 |
1 |
只 |
|
18 |
氣控閥 |
VUWS-L20-B52-G18 |
2 |
只 |
|
19 |
手柄閥 |
VHEF-HST-B52-G18 |
1 |
只 |
|
20 |
按鈕閥 |
VHEF-P-M52-M-G18 |
1 |
只 |
|
21 |
滾輪杠桿閥 |
VMEF-RT-M32-M-G18 |
2 |
只 |
|
22 |
或門閥 |
OS-1/8-B |
1 |
只 |
|
23 |
與門閥 |
ZK-1/8-B |
2 |
只 |
|
24 |
快速排氣閥 |
SEU-1/8 |
1 |
只 |
|
25 |
單向節流閥 |
GR-1/8-B |
2 |
只 |
|
26 |
延時閥 |
VZ-3-PK-3 |
1 |
只 |
|
27 |
壓力開關 |
VD-3-PK-3 |
1 |
只 |
|
28 |
接近開關 |
SMT-10M-ZS-24V-E-2,5-L-OE |
2 |
只 |
|
29 |
壓力表 |
MA-40-1,0-R1/8-MPA-E-RG |
2 |
只 |
|
30 |
壓力傳感器 |
SDE5-D10-FP-Q4E-P-K |
1 |
只 |
|
31 |
三通（T型三通） |
Ø4 |
4 |
只 |
|
32 |
直通 |
Ø 4 |
1 |
只 |
|
33 |
四通 |
Ø 4 |
2 |
只 |
|
34 |
氣管 |
PU4 |
15 |
只 |
|
35 |
編程電纜（適配器） |
西門子 |
1 |
條 |
|
36 |
實驗導線 |
|
1 |
包 |
|
37 |
工具箱 |
|
1 |
套 |
|
38 |
氣動實訓說明書 |
|
1 |
冊 |
|
39 |
西門子PLC編程軟件、程序軟件 |
光盤 |
1 |
盤 |
