當前位置:首頁 > 產品展示 > 行業培訓設備 > 液壓氣動實驗室設備 > 液壓氣動實驗室設備

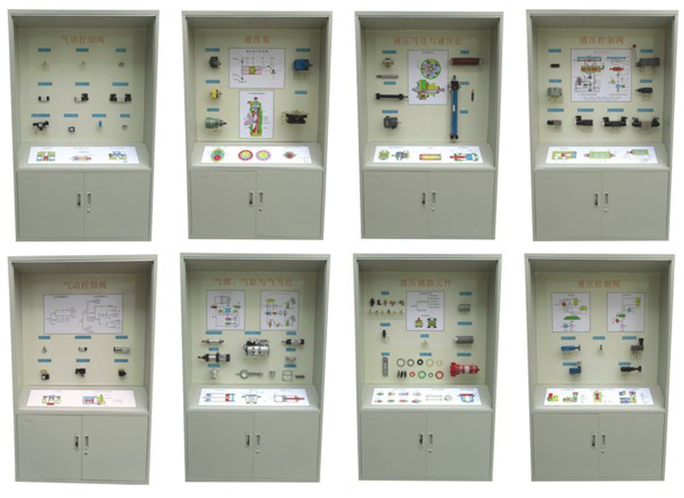

LG-YQG01型 氣動液壓示教陳列柜
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、陳列柜功能
采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
二、陳列內容（陳列柜名稱）
1、液壓泵 2、液壓馬達與液缸 3、液壓控制閥 4、液壓控制閥
5、液壓輔助元件6、氣缸與氣馬達 7、氣動控制閥（1） 8、氣動控制閥（2）
三、陳列柜性能規格
1、陳列柜中的每個模型都配備文字標牌。
2、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、陳列柜中的模型主要由實物和PVC精制。
4、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。
6、輸入電壓：交流220V，功率400W。
7、單個展示柜外形尺寸：1100×450×1800mm
四、各柜內容如下：
| 序號 | 名稱 | 清單 | 清單 | 備注 |
| 1 | 液壓泵 | 齒輪泵 | 液壓泵工作原理 | |
| 外嚙合齒輪泵 | ||||
| 內嚙合齒輪泵 | ||||
| 葉片泵 | 單作用葉片泵 | |||
| 柱塞泵 | 徑向柱塞泵 | |||
| 伺服變量機構 | ||||
| 軸向柱塞泵 | ||||
| 2 | 液壓馬達與液壓缸 | 液壓馬達 | 葉片式液壓馬達 | |
| 徑向柱塞馬達 | ||||
| 液壓缸類型 | 柱塞缸 | |||
| 擺動缸 | ||||
| 液壓缸結構 | 活塞與活塞桿 | |||
| 緩沖裝置 | ||||
| 單桿液壓缸 | ||||
| 3 | 液壓控制閥 | 方向控制閥 | 普通單向閥 | |
| 二位三通電磁閥 | ||||
| 液控單向閥 | ||||
| 三位五通電磁閥 | ||||
| 手動換向閥 | ||||
| 二位四通電磁閥 | ||||
| 機動換向閥 | ||||
| 三位四通電磁閥 | ||||
| 4 | 液壓控制閥 | 壓力控制閥 | 直動式溢流閥 | |
| 先導式溢流閥 | ||||
| 流量控制閥 | 定差減壓閥 | |||
| 定比減壓閥 | ||||
| 5 | 液壓輔助元件 | 管接頭 | 管接頭 | |
| 快速接頭 | ||||
| 過濾器 | 表面粗過濾器 | |||
| 紙質過濾器 | ||||
| 深度型過濾器 | ||||
| 蓄能器 | 液位計 | |||
| 消聲器 | ||||
| 6 | 氣源、氣缸與氣馬達 | 空氣壓縮機 | 小型空氣壓縮機 | |
| 壓縮機附件 | ||||
| 氣缸 | 普通氣缸 | |||
| 薄膜氣缸 | ||||
| 氣馬達 | 普通型沖擊氣缸 | |||
| 擺動氣缸 | ||||
| 葉片式馬達 | ||||
| 7 |
氣動控制閥 |
方向控制閥 |
單向控制閥 |
|
| 氣壓控制換向閥 | ||||
| 壓力控制閥 | 直動式電磁閥 | |||
| 先導式電磁閥 | ||||
| 直動式電磁閥 | ||||
| 延時換向閥 | ||||
| 8 | 氣動控制閥 | 流量控制閥 | 排氣節流閥 | |
| 柔性節流閥 | ||||
| 比例閥與伺服閥 | 或門元件 | |||
| 雙氣控換向閥 | ||||
| 單電控電磁閥 | ||||
| 三位五通電磁閥 | ||||
| 氣動邏輯元件 | 氣體三聯件減壓閥 | |||
| 非門禁門元件 | ||||
| 是門與門元件 | ||||
| 或非元件 | |
