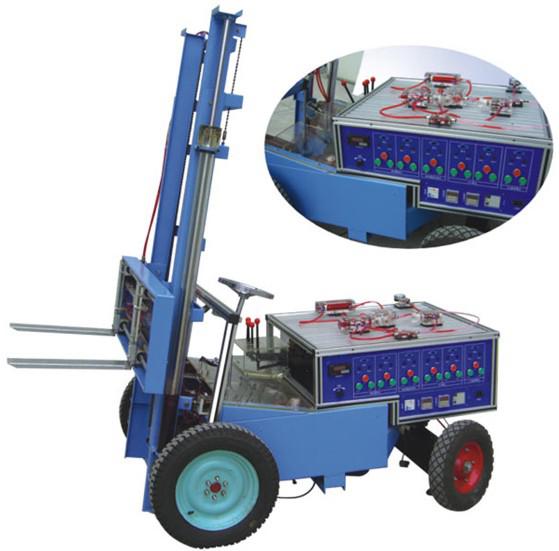

LG-CYY01型 透明叉車液壓教學實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述:
叉車是機械工程中的重要機械,按鏟向可分為直叉和斜叉等，透明液壓教學叉車廣泛應用于工民建行業。我公司在透明液壓傳動實驗臺基礎上綜合了液壓PLC與氣動PLC實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創(chuàng )新改進研制而成。透明液壓教學叉車是目前集液壓技術、PLC可編程控制器技術于一體的理想的綜合性實驗設備。實驗時可讓學生直觀、感性地對比，了解機、電、液各自具有的特點特色、優點及缺點等。
利用該實物透明液壓教學叉車具有直觀形象的了解液壓元件的結構及原理，可清清晰明了的觀察液壓傳動實驗油路，由機械傳動、電氣傳動與實物模型相結合。內部結構原理及液壓傳動油路的工作過程，該仿真叉車可以對單個液壓元件的結構工作原理及性能進行教學，還可對常見的基本液壓回路進行實驗演示學習。
二、特點
1、臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，液壓回路實驗屏采用工業鋁合金T形槽精制而成。整臺一體化結構，控制與操作相結合；
2、操作控制為PLC與繼電器控制，集中于實驗屏上。整體結構緊湊、協調、布局美觀大方，實用性強，可供4-6人實驗。
3、真實的體現其機械實際工作情況，使學生在實驗中能深刻了解其機構的各部件與工作原理。
4、回路油管均采用進口透明油管，液壓油采用紅色專用液壓油，工作壓力僅需0.3-0.5MP。噪音小。
5、液壓元件外殼均采用進口透明有機玻璃精制作而成，可觀察到液壓傳動裝置的內部構造和工作流程；
三、主要技術參數
1、電源：220V 50HZ（市電）
2、LC可編程控制器（松下）FP1-C14型主機，8輸入6輸出（繼電器輸出方式）；
PLC可根據要求另選品牌型號，如（三菱、西門子、歐姆龍等）
3、泵電機：Z400型電動機，功率400W，配專用穩壓直流電機調速器，調速范圍0-2000RMP；
4、驗臺工作時油路要求壓力僅需.3-0.5Mpa，且噪音較??；
5、驗臺尺寸：1100長*850寬*1100高
6、驗屏尺寸：740長*850寬*260高
四、實驗項目：
1、PLC可編程序控制器的基本編程、基本控制技術的應用
2、電器控制技術應用
3、液壓傳動各部元件結構及工作原理觀摩；
4、液壓傳動基本控制回路實驗；
5、多回路作用缸控制實驗；
6、其它綜合、擴展實驗；
