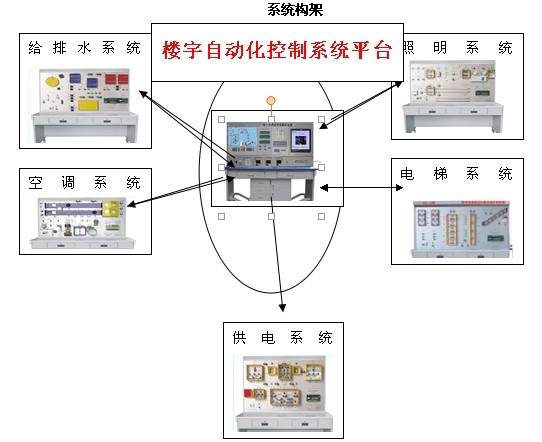

LG-LZN01型 智能樓宇綜合自動化實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
產品概述：
樓宇自動化實訓裝置采用了現代樓宇自控BA系統設計而成，樓宇自動化系統是智能樓宇的主要系統之一，是實現智能樓宇舒適、節能和高效目標的關鍵系統。樓宇自動化系統監控的對象主要為中央空調、照明、給排水、電梯、供配電、暖通、冷凍機組、等機電設備。熟悉掌握對這些設備的控制編程是學習樓控不可缺少的重要內容。但通常由于這些設備結構復雜、價格昂貴且體積龐大。如學生 采用實物對這些設備進行編程訓練，一方面因場地條件所限難以實現，另外設備 投入成本太高，訓練過程中也往往會(huì )由于學生的失誤而造成設備的損壞，大大增 加實訓成本。
為解決學生進行樓宇自動化系統監控編程訓練的需求，公司專門設計開發了一種性?xún)r(jià)比極高的樓宇自動化系統實訓教學裝置。它采用操作臺式的結構，配置有 DDC 控制器、模擬控制對象、計算機（配 17"液晶屏）及配套的 控制器編程軟件?？刂破骱涂刂茖ο缶捎媚K化結構，可根據實際使用需要選用樓宇專用品牌的 DDC 控制器（四種種不同的控制器）和控 制對象。學生借助操作臺上所配置的設備完全可進行 DDC 控制器的編程訓練和上 位機畫面的組態訓練。DDC 控制器與被控子系統模塊的連接完全由學生根據自己 的設計進行接線，各被控子系統模塊結構清晰，畫面圖文并茂、形象逼真，各測 控點狀態直觀。計算機內安裝有 DDC 控制器的編程軟件和上位機監控畫面組態軟件，編好的控制器程序通過通訊線可方便的下載到控制器中。
實訓裝置擴展功能強大，可進行樓宇系統3D防真模塊聯網實訓，用總線型擴展端口，再開發性能強大。
實訓裝置可進行的實訓項目完全按照國家新職業“智能樓宇管理師”培訓及 考核內容的要求進行設計，功能齊全，操作方便實用，外觀設計新穎美觀，是進行樓宇自動化實訓教學的理想設備。
設備參數及性能：
（1）裝置組成：
本系統全部器件均采用實物，整個實訓裝置主要由網卡、組態軟件、配置軟件、控制軟件系統等組成。
本系統配備有HW-5201、HW-5202、HW-5203-HW-5207，等四種控制器，配備一個LO采集卡，采用LON總線網絡(luò )傳輸。
1、HW-5201通用程序，空調控制功能模塊，2個運行時間累計功能模塊，2個小狀態機功能模塊，一個大狀態機功能模塊，十一個通用輸入功能模塊以及早個通用輸出功能模塊。
2、HW-5202通用程序，內嵌了一個模擬量功能模塊，一個任務列表模塊，3個運行時間累計民，3個小狀態機功能模塊，1個大狀態機功能模塊，2個類型轉換功能模塊，11一個通用輸入口功能模塊以及時個數字輸出口功能模塊
3、HW-5203內嵌了解到17個數字量輸入功能模塊，1個運行優化功能模塊以及時行樂(lè )個小狀態機功能模塊。
4、HW-5207內嵌了2模擬量功能模塊，2個數字譯碼功能模塊，3個小狀態機功能模塊，1個大狀態機功能模塊，2個類型轉換功能模塊以及7個開關量輸出模塊。
5、中央數據庫服務器，它將保存系統監控節點的資料、圖形，所有在網絡(luò )上的客服端及監控節點都由中央數據庫服務器控制與管理。包含登錄，下載，安全管理等。
系統參數
6、 組態軟件
要求完全基于網絡(luò )架構，基本組成部分包括：
監控節點（SCADA Node）--連接自動化硬設備，并且通過網絡(luò )傳輸數據。
工程節點（Project Node）--被用于系統設置（組態）的中央服務器；客戶端可通過工程節動態瀏覽監控節點運行狀況；作為數據庫服務器，通過ODBC記錄所有實時數據。
客戶端（Client）--它所顯示的每張圖面都為擁有實時數據的動態圖面，而且允許在線管理員更改點值，確認警報和實時控制。
（2）系統技術指標：
17寸顯式介面；
操作系統：WinXP
配備有多路總線數據接口；
工作電壓：?jiǎn)蜗嗳€(xiàn)220V±5% 50Hz 整機容量：＜300W；
直流電壓；配備有DC12V3A、DC24V3A、DC0-10V1A不同電源輸出；
外型尺寸：1500×70×150cm3；
具有漏電保護狀系裝置。；
整機供電輸出小于3000W；
（3）可以做的實訓項目
實訓項目一：中央計算機管理中心的操作
實訓項目二：各系統的監控操作
實訓項目三：網際組態軟件的組態與編程
實訓項目四：LonMaker軟件的使用方法
實訓項目五：DDC的編程與配置
實訓項目六：可遠程聯網供電系統的監控實訓
實訓項目七：可遠程聯網空調系統的監控實訓
實訓項目八：可遠程聯網給排水系統的監控實訓
實訓項目九：可遠程聯網照明系統的監控實訓
實訓項目十：可遠程聯網暖通系統的監控實訓
實訓項目十一：可遠程聯網冷凍機組系統的監控實訓
實訓項目十二：可遠程聯網電梯系統的監控實訓
（4）配置軟件
使用智能樓宇自動控制系統的主流總線系統LonWorks網絡(luò )
采用LonMaker軟件對DDC進行配置和編程，力控/研華組態
系統模塊：
一、空調監控的實訓系統。
LG-L01A空調系統實驗模塊專為 DDC 控制器進行空調系 統控制編程訓練而設計，各模擬量輸入信號（如溫度、 壓力）均采用液晶數字表顯示，并可根據需要用電位 器調節信號大小。同時模塊設計有可采用手動或自動 控制的模擬空調風機，冷水閥的開度信號也采用液晶 數字表顯示。
空調系統實驗模塊中的液晶數字表頭需要 10V 直流電源，安裝模塊時，應先 將實訓臺架內提供的一個 10VDC 電源插頭插入模塊后面的 10VDC 電源插孔中，
再將模塊裝入操作臺上。
實驗模塊 I/O 信號類型：
數字量輸入信號：無源觸點；
數字量輸出信號：可控硅輸出、無源觸點、集電極開路；
系統接線操作
新風溫度測量
回風及室內溫度測量
空調機組的啟停、故障檢測操作
DDC現場控制器編程檢測操作
壓差開關控制操作
風閥驅動器的安裝調試操作
線路故障的判斷與處理
設計并安裝一個簡易應用系統
設計有關控制點位信息表格
組態軟件設計實訓項目
系統調試實訓項目
二、給排水監控實訓系統
1、LG-L02A給排水模擬板：
大型的給水系統控制模擬板、排水系統控制模擬板、氣壓給水系統控制模擬板和熱水供水系統控制模擬板，要求能完全模擬真實給排水系統的工作過程、所有的水箱要求能在DDC的控制下顯示水位高度、所有的空壓機和水泵也要求在DDC的控制下自動旋轉。水箱系統及要求采用仿真立體模型并配有顯示系統、所有的水泵、空壓機也要求全部采用仿真動態模型、仿真動態風壓機配置一臺、仿真動態水泵配置十臺、仿真壓力水箱配一個、熱水箱配置二個、高位水箱配置二個、蓄水池配置一個。
2、HW500DDC控制器：
配置： DO配17個點、DI配8個點。
3、P4服務器電腦：
內配置支持DDC的客戶端組態軟件一套、PCLTA-20網絡(luò )適配器一塊、DDC配置軟件一套和控制程序一套。并能聯接客戶端電腦4、各種水位傳感器：
采用工程實際主流應用的全真水位傳感器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作、水位傳感器的類型不少于五種。
樓宇給水監控系統的實訓
樓宇排水監控系統實訓
樓宇氣壓給水監控系統實訓
樓宇熱水給水監控系統實訓
線路故障的判斷與處理
設計并安裝一個簡易應用系統
設計有關控制點位信息表格
組態軟件設計實訓項目
系統調試實訓項目
三、照明監控系統
1、LG-L04A照明系統模擬板：
公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、景觀照明控制模擬板、情景照明控制模擬板和應急照明控制模擬板，要求能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在DDC的控制下按一定的邏輯規律亮滅、所有的照度自動調器和動靜探測器也要求在DDC的控制下自動調節、并具用手動遙控器控制功能。配電箱含繼電器系統配置四套、動靜探測器配置一個、手動遙控器配置套、日光燈自動調光系統配置二套、亮度傳感器配置一套。
2、HW500DDC控制器：
要求配置： DO配6個點、DI配7個點、AI配4個點、AO配2個點。
3、P4客戶端電腦：
內配置支持DDC的客戶端組態軟件一套、客戶端軟件一套?？蛻?hù)端電腦要求能同服務器聯網。
4、ZD-VB亮度自動調節器：
采用工程實際主流應用的亮度自動調節器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
5、FL-476動靜探測器：
采用工程實際主流應用的動靜探測器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
6、BD-6手動遙控器：
采用工程實際主流應用的手動遙控器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
時鐘控制的編程與操作實訓
照度自動調節控制實訓
動靜探測控制實訓
區域場景控制和手動遙控器控制實訓
線路故障的判斷與處理
設計并安裝一個簡易應用系統
設計有關控制點位信息表格
組態軟件設計實訓項目
系統調試實訓項目
四、供配電監控系統
1、LG-L05A供配電系統模擬板：
雙電源明備用監控系統控制模擬板、雙電源暗備用監控系統控制模擬板、低壓側供配電監控系統控制模擬板、環網供電監控系統模擬板，要求能完全模擬真實的供配電系統 的工作過程、所有的燈光要求能在DDC的控制下按一定的規律亮滅，并配置電壓變送器三臺、電流變送器配置三臺、功率變送器配一臺、頻率變送器也配置一臺。
2、DDC：
要求配置：DI配7個點、AI配4個點、DO配7個點。
3、客戶端電腦：
內配置支持DDC的客戶端組態軟件一套、DDC配置軟件一套和控制程序一套?？蛻?hù)端電腦要求能同HY-L中央管理系統中的中央數據庫服務器聯網工作。
4、電壓變送器：
要求采用工程實際主流應用的電壓變送器，能與相關器件聯成真實線路進行全真動作。
5、電流變送器：
要求采用工程實際主流應用的電流變送器，能與相關器件聯成真實線路進行全真動作。
6、功率變送器：
要求采用工程實際主流應用的功率變送器，能與相關器件聯成真實線路進行全真動作。
7、頻率變送器：
要求采用工程實際主流應用的功率變送器，能與相關器件聯成真實線路進行全真動作。
DDC現場控制器安裝操作
DDC現場控制器設置操作
雙電源明備用監控系統控制
雙電源暗備用監控系統控制
低壓側供配電監控系統控制
環網供電監控系統控制
線路故障的判斷與處理
設計并安裝一個簡易應用系統
五、電梯監控系統
1、LG-L06A電梯監控模板
本模板部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由平臺DDC控制器、指示燈、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
2、系統實訓功能：
能進行各種電梯控制系統接線操作、直接數字控制器(DDC)的操作與配置、電梯正常運行狀態的監控、電梯故障報警狀態的監控、電梯事故保護控制、電梯聯動保護控制、兩臺電梯的群控，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓。
電梯設備認識實訓
大型的客梯監控實訓
觀光梯監控實訓
自動扶梯監控實訓
對電梯系統運行狀態、啟?？刂?、故障檢測實訓
各相關參數設置測量實訓
線路及設備故障的判斷與處理
設計并安裝一個簡易應用系統
