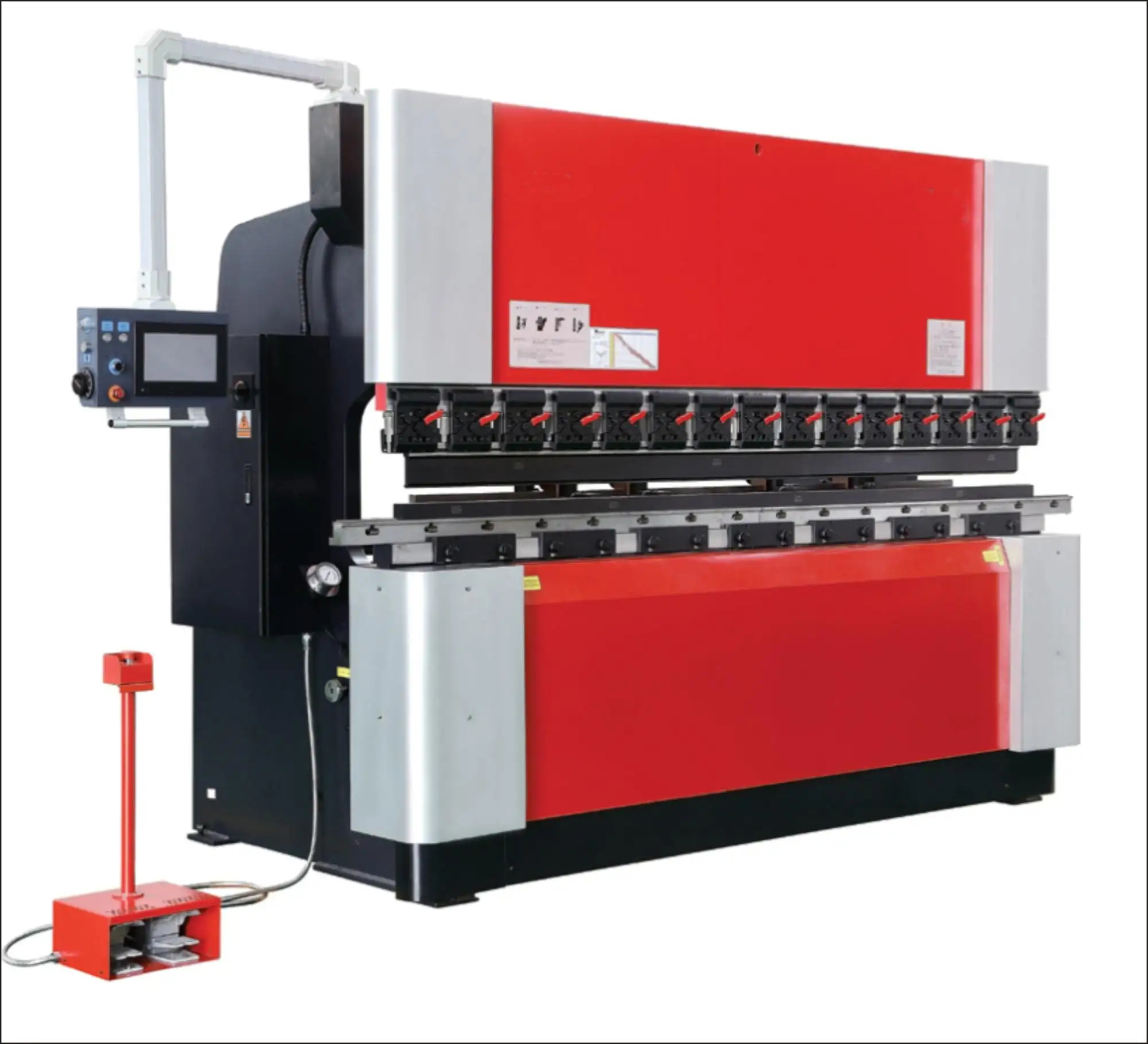

LG-XD3512型 數控折彎機
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能介紹：
1、采用液壓下傳動，具有安全性，操作性，可靠性。
2、采用剛性機械同步，滾動導軌，保持上，下工作臺面平衡度。
3、上工作臺配有斜鍥式撓度補償裝置，提高加工精度。
4、上下模均采用整體淬火，上模形式為標準上模，下模采用雙槽模，中間板采用快速夾緊裝置。
5、后擋料腳帶有刻度顯示，調節方便，靈活，精度高。
6、液壓裝置的油路簡化，無漏油，保養，點檢方便。
7、采用腳踏開關，可任意控制下工作臺，或做中間停止，使對線折彎等容易方便。
8、控制系統采用專業數控系統NC9或NC10，帶有觸摸式線控方向盤，電子手輪控制微調上下?？趯€(xiàn)及后擋料微調。
二、技術參數
|
技術規格 |
單位 |
LG-XD3512 |
|
|
公稱力 |
kN |
100 |
|
|
工作臺長度 |
mm |
3000 |
|
|
立柱間距離 |
mm |
1000 |
|
|
喉口深度 |
mm |
300 |
|
|
工作臺(滑塊)行程 |
mm |
100-103 |
|
|
最大開口高度 |
mm |
370-375 |
|
|
最大裝模高度 |
mm |
250-255 |
|
|
|
接近速度 |
mm/s |
37-47 |
|
下工作臺行程速度 |
折彎速度 |
7.5-10 |
|
|
|
返回速度 |
47-55 |
|
|
油缸數 |
個 |
1 |
|
|
主電機功率 |
kW |
3 |
|
|
機器精度 |
滑塊重復精度 |
mm |
≤±0.01 |
|
滑塊定位精度 |
mm |
≤±0.02 |
|
|
后擋料重復定位精度 |
mm |
≤±0.02 |
|
|
工作直線度 |
mm |
0.15/m |
|
|
折彎角度誤差 |
° |
<±15 |
|
|
機器重量 |
kg |
1600 |
|
|
機器外形尺寸（長*寬*高） |
mm |
1320*1300*1900 |
|
|
油箱容量 |
L |
33.0 |
|
