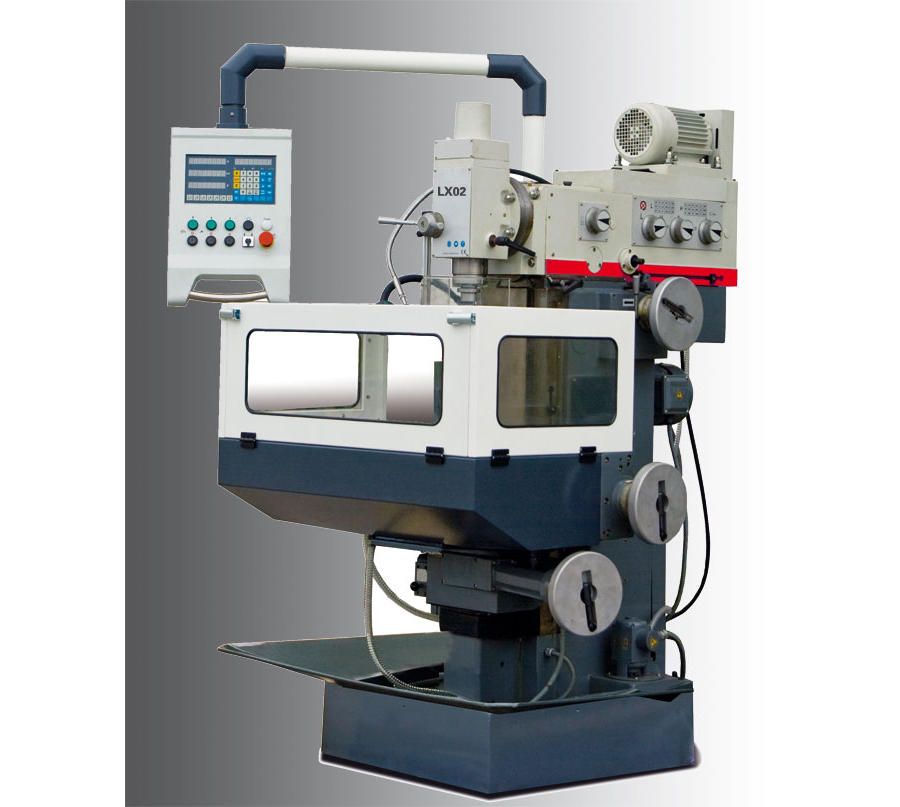

LX02/LX03型萬能工具銑床

品牌：理工偉業 咨詢電話：010-82827827 82827835

型號	Model	LX 02	LX 03
貨號	Item no.	Z2402080	Z2403080
電器總功率	Electrical connection
總電壓	Total connection Motor ~50 Hz	2.2 kW 400 V / 3 Ph	2.2 kW 400 V / 3 Ph
進給電機	Feed motor	750 W	750 W
主軸	Spindle taper
主軸錐度	Spindle taper	ISO 40	ISO 40
鉆孔能力	Drilling capacity in steel (S235JR)	Ø 32 mm	Ø 32 mm
持續鉆孔能力	Continuous drilling cap. steel (S235JR)	Ø 28 mm	Ø 28 mm
主軸行程	Spindle stroke	80 mm	80 mm
立銑	Spindle vertical
主軸轉速	Spindle speed	40 - 1600 rpm	40 - 2000 rpm
轉速級數	Gear stages	12 steps	18 steps
主軸端面至工作臺面距離	Distance spindle - table	60 - 440 mm	50 - 450 mm
臥銑	Spindle horizonal
主軸轉速	Spindle speed	40 - 1600 rpm	40 - 2000 rpm
轉速級數	Gear stages	12 steps	18 steps
主軸端面至工作臺面距離	Distance spindle - table	35 - 425 mm	85 - 485 mm
工作臺	Working table
水平工作臺尺寸	Dimensions horizontal table L x W	750 x 320 mm	750 x 320 mm
T型槽尺寸/距離/數量	T-slot size / Distance / Number	14 mm / 63 mm / 5	14 mm /63 mm / 5
垂直工作臺尺寸	Dimensions vertical table L x W	830 x 225 mm	930 x 225 mm
T型槽尺寸/距離/數量	T-slot size / Distance / Number	14 mm /126 mm / 2	14 mm /63 mm / 3
*大承載重量	Load capacity (max.)	300 kg	300 kg
X軸	X-Axis
自動行程	Travel automatic	405 mm	400 mm
工作臺進給	Table feed (18 Steps)	10 - 380 mm/min	10 - 380 mm/min
工作臺快移速度	Table feed rapid	1200 mm/min	1200 mm/min
Y軸	Y-Axis
自動行程	Travel automatic	200 mm	300 mm
工作臺進給	Table feed (18 Steps)	10 - 380 mm/min	10 - 380 mm/min
工作臺快移速度	Table feed rapid	1200 mm/min	1200 mm/min
Z軸	Z-Axis
自動行程	Travel automatic	390 mm	390 mm
工作臺進給	Table feed (18 Steps)	10 - 380 mm/min	10 - 380 mm/min
工作臺快移速度	Table feed rapid	1200 mm/min	1200 mm/min
冷卻系統	Coolant equipment
電機功率	Motor pump	140 W	90 W
尺寸	Dimensions
長（系統擺臂在右/在左）	Length (DPA arm right /left side)	1840 / 1340 mm	1880 / 1650 mm
寬x高	Width x Height	1640 x 2120 mm	1300 x 2200 mm
凈重/毛重	NW/GW	1200/1400 kg	1300/1650 kg
