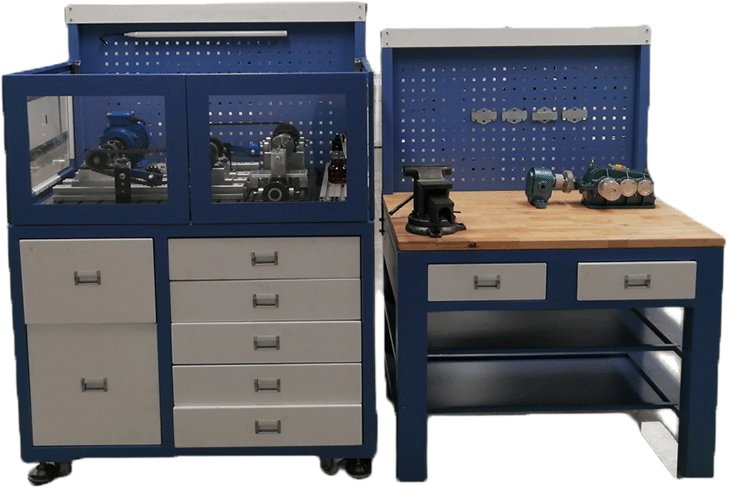

LG-JX011A型 機械傳動裝調綜合實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
機械傳動裝調綜合實訓平臺、,機械傳動裝調實訓裝置是根據機械傳動中典型傳動系統而研制，由實訓工作臺、電控箱、零件存放盒、典型機械傳動組件、配套工量具和相關檢測設備等組成，其中典型機械傳動組件提供了多種機械模塊，可以形成多種系統、多種形式的組合，具備開放性、標準化、模塊化特點，可滿足各種典型機械傳動系統的裝配與調試的工作任務要求。通過任務實訓，學生可以了解工業機械傳動系統的組成，掌握工業機械傳動系統的裝配及精度檢測，掌握現代工具及量具使用方法，培養工業生產中機械設備的安裝、維護、維修所需的技術人才。
一、產品概述
本實訓平臺是根據機械傳動中典型傳動系統而研制，由實訓工作臺、電控箱、零件存放盒、典型機械傳動組件、配套工量具和相關檢測設備等組成，其中典型機械傳動組件提供了多種機械模塊，可以形成多種系統、多種形式的組合，具備開放性、標準化、模塊化特點，可滿足各種典型機械傳動系統的裝配與調試的工作任務要求。通過任務實訓，學生可以了解工業機械傳動系統的組成，掌握工業機械傳動系統的裝配及精度檢測，掌握現代工具及量具使用方法，培養工業生產中機械設備的安裝、維護、維修所需的技術人才。
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度≤85%（25℃），海拔＜4000m
3.平臺容量：＜500VA
4.外形尺寸：1400mm×850mm×1650mm（實訓臺）、1500mm×750mm×1500mm（鉗工操作臺）
5.安全保護：設有漏電保護和安全防護，安全符合相關國家標準
三、設備配置及技術參數
（一）實訓工作臺
1.采用鋼質框架，組裝式結構設計，雙色亞光密紋噴塑處理。
2.采用帶T型槽的鑄鐵平板臺面，槽寬12mm，鑄鐵平板尺寸1200mm×800mm×50mm，鑄鐵平板臺面經研磨、刮研處理。
3.配有型材組件，槽寬10mm，型材組件為機械傳動裝配的基礎構件。
4.平板臺面左右兩側安裝有方便快速定位安裝的輔助器件。
5.設有存儲柜，用于機械傳動零部件、工量具、資料等的儲存；底部采用工業腳輪，單輪承重不小于500kg。
6.配套有專用零件內腔存放抽屜，總數6個抽屜，每層抽屜傳動零件可實現一對一存放管理；每個內腔存放盒尺寸600mm×480mm×80mm。
（二）電控箱
1.電控箱為優質冷軋鋼板材質，表面密紋噴塑處理，采用滑動隱藏收納設計。
2.V20工業變頻器1個，配有BOP面板和通信接口模塊：額定功率0.37 kW，有60秒 150 % 過載，I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU總線通訊。
3.配有快動按鈕、急停按鈕、三位旋鈕、指示燈、轉換開關、保護器、接觸器、繼電器、24VDC/5A直流電源、RJ45接口模塊、外置接口模塊等電氣部件。
4.BOP外部操作面板1塊，具有工作狀態液晶顯示、工作模式控制、運行和停止控制、運行速度控制控制等功能。
（三）基本實訓組件
1.變頻驅動電機1臺，三相，額定功率0.25kW，額定轉速1415r/min，5～50Hz/1.59Nm，輸入電壓AC380V。
2.風機1個：風量150m3/h，風壓50Pa，額定轉速2800r/min。
3.機械零部件：配有軸、聯軸器、軸承座等公用機械零部件，軸、聯軸器、軸承座組件等。
