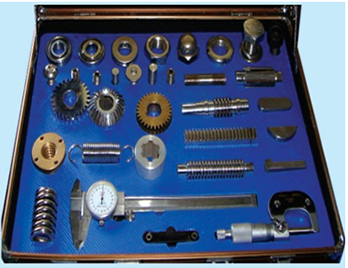

LGJ-LJ01型 標準零件實測繪圖訓練裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點
1、項目實際化：以實際標準零件為訓練對象；
2、功能系統化：看圖找標準零件、標準零件測量、標準零件繪圖三位一體的訓練模式；由簡單標準零件到復雜標準零件的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會(huì )
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、配置及參數
1、標準零件（30件/套）
（1）軸承零件：深溝球軸承、圓錐滾子軸承、推力球軸承
（2）螺栓零件：外六角螺栓、內六角螺栓測繪、雙頭螺栓
（3）螺釘零件：圓頭螺釘、沉頭螺釘、緊定螺釘 1、緊定螺釘 1
（4）螺母零件：外六角螺母、球頭六角螺母、圓螺母
（5）墊圈零件：平墊圈、彈簧墊圈
（6）鍵銷零件：平鍵、半圓鍵、矩形外花鍵、矩形內花鍵、圓柱銷、圓錐銷
（7）齒輪零件：圓柱齒輪、齒條、圓錐齒輪、蝸桿、渦輪
（8）彈簧零件：壓縮彈簧、拉伸彈簧
2、測量工具：游標卡尺、外徑千分、螺紋樣板、圓弧樣板等
3、便攜組合式：檢測零件、測量工具及指導書均放在一個精制的綜色箱子里
4、教學資料
（1）實訓指導書及實訓報告（含電子稿）；
（2）配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案
5、外形尺寸：410mm×310mm×100mm
6、重量：5(kg)
三、實訓項目
（一）訓練模式
1、看圖找物訓練；
2、零件測繪訓練；
3、零件投影繪圖訓練；
（二）訓練內容
1、軸承零件測繪訓練 訓練二 螺栓零件測繪訓練
2、螺釘零件測繪訓練 訓練四 螺母零件測繪訓練
3、墊圈零件測繪訓練 訓練六 鍵銷零件測繪訓練
4、齒輪零件測繪訓練 訓練八 彈簧零件測繪訓練
