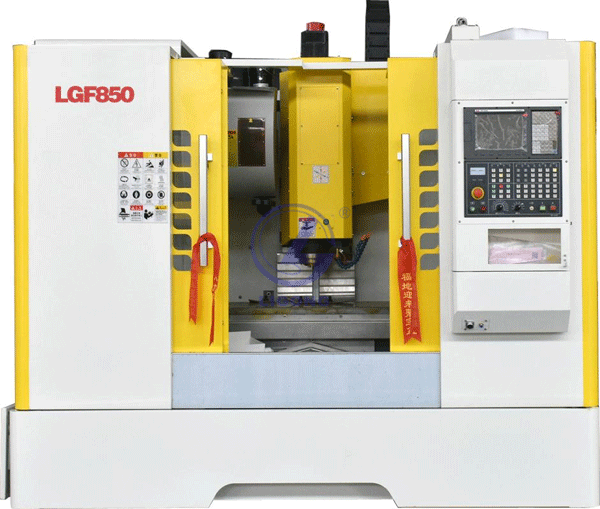

LGF850型五軸加工中心

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品簡介

1、五軸加工中心機床是我自主研發制造的工作臺搖籃翻轉式五軸聯動機床。采用GSK25i數控系統。
2、該機床可實現X﹑Y﹑Z、A、C軸五軸聯動，故特別適用于蝸輪、葉片、復雜模具和空間凸輪等具有復雜曲面的零件加工。
3、本機床特別適合加工：金屬、銅、鋁、工程塑料、有機玻璃等金屬材料。

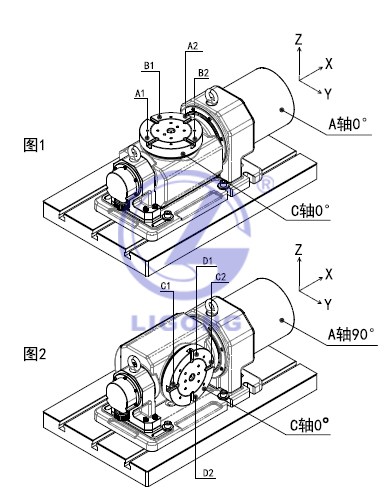

4、五軸搖藍式工作臺

二、機床的主要用途

該機床具有X﹑Y﹑Z三個直線運動的數控坐標軸和A、C二個旋轉運動的數控坐標軸, 可實現五軸聯動。各坐標軸可自動定位,工件在一次裝夾后,可自動完成銑﹑鉆﹑鏜﹑鉸等多種工序的加工。

三、機床的主要規格及技術參數

名稱		單位	數值
行程	X軸行程	mm	400
	Y軸行程	mm	220
	Z 軸行程	mm	350
	A軸回轉角度	°	-110～+110
	C軸回轉角度	°	-99999~+99999
	主軸端面至工作臺面距離	mm	0～350
工作臺	工作臺面積	mm	Ф160
工作臺	工作臺最大承重	kg	40
主軸	主軸孔錐度	-	BT30
	主軸最高轉速	r/min	8000
	主電機功率	kw	1.5
進給速度	X、Y軸快速位移	mm/min	6000
	Z軸快速位移	mm/min	5000
	X、Y、Z切削進給速度	mm/min	3～2000
	A軸快速回轉速度	r/min	1000
	C軸快速回轉速度	r/min	1000
自動換刀系統	刀庫形式		斗笠式
	刀具數	pcs	8
	換刀時間(刀-刀)	sec	5
	刀具最大長度	mm	100
	刀具最大重量	kg	4.5
電機	X/Y電機	kw	0.75
	Z電機	kw	1.2
	A軸電機	kw	0.75
	C軸電機	kw	0.4
精度	X/Y/Z軸定位精度	mm	0.02
	X/Y/Z軸重復定位精度	mm	0.012
	A/C軸定位精度	sec	30〃
	A軸重復定位精度	sec	5〃
	C軸重復定位精度	sec	10〃
機床尺寸	機床總高	mm	1900
	占地面積(長×寬)	mm	1500×1350×2050
	機床重量	kg	650
	電力需求	kw	4
數控系統	廣州數控		GSK 25i數控系統
編程軟件	UG五軸編程		五軸后處理
