LGY-SKS03A型數控十字滑臺裝調仿真軟件
品牌：理工偉業 咨詢電話：010-82827827 82827835

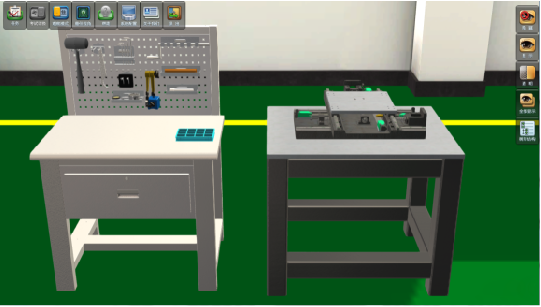

LGY-SKS03A型數控十字滑臺裝調仿真軟件是一套高度仿真的仿真軟件，它能夠讓學生對十字滑臺的機械結構進行拆裝學習，在安裝過程中正確的使用工具，同時學習安裝工藝，可以無損耗的對十字滑臺進行拆裝學習。使用該套軟件如遇到不知道該如何進行安裝時，在該軟件下方有文字提示，每個安裝步驟都有一個安裝說明來提示使用者如何進行安裝，同時，當使用者選用配件進行安裝時，會(huì )在相應的安裝位置提示出高亮區域，從而讓使用者更清楚明白的知道十字滑臺的機械結構以及安裝方法。
軟件按內容分成4個模塊，分別為“十字滑臺拆卸”模塊，“十字滑臺Z軸安裝與精度檢測”模塊，“十字滑臺X軸安裝與精度檢測”模塊，“十字滑臺垂直度檢測”模塊。
十字滑臺拆卸
本模塊主要講解如何對十字滑臺進行正確的拆卸，詳細的介紹了如何拆卸滑臺面，X軸和Z軸導軌及絲桿機構的拆卸步驟。以及應使用哪種工具進行拆卸，部件的名稱等等內容。
十字滑臺Z軸安裝與精度檢測
本模塊具體內容如下：
1、Z軸平臺檢查與清理
2、Z軸直線導軌安裝
3、Z軸導軌1上母線直線度精度檢測
4、Z軸導軌1側母線直線度精度檢測
5、Z軸兩導軌間的等高度檢測
6、Z軸兩導軌間的平行度檢測
7、安裝Z軸絲桿機構
8、直線導軌與Z軸滾珠絲桿上母線的精度檢測
9、直線導軌與Z軸滾珠絲桿側母線的精度檢測
10、安裝X軸平臺
十字滑臺X軸安裝與精度檢測
本模塊具體內容如下：
1、X軸平臺檢查與清理
2、X軸直線導軌安裝
3、X軸導軌1上母線直線度精度檢測
4、X軸導軌1側母線直線度精度檢測
5、X軸兩導軌間的等高度檢測
6、X軸兩導軌間的平行度檢測
7、安裝X軸絲桿機構
8、直線導軌與X軸滾珠絲桿上母線的精度檢測
9、直線導軌與X軸滾珠絲桿側母線的精度檢測
10、安裝滑臺面
十字滑臺垂直度檢測
本模塊主要介紹如何測量十字滑臺的垂直度以及當精度不對時如何進行調節以滿足精度要求。
軟件優勢
由于十字滑臺實訓設備是一套對十字滑臺進行反復拆裝以及精度檢測的設備，它能夠鍛煉學生的動手能力以及掌握機床精度檢測方法，同時還能增加學生的學習興趣，在拆裝十字滑臺的同時讓學生對十字滑臺的機械結構，以及滑臺工作原理有一個更深入的了解，為學生將來的進階學業打好堅實的基礎，為老師上課帶來便利。但是，硬件拆裝難免會(huì )發生設備配件的損耗，特別是初學者的不規范拆裝更加為硬件帶來致命的損害，如何進行避免呢？
因此我們對該硬件拆裝設備配套了相應的裝調仿真軟件，它不會(huì )像硬件一樣會(huì )老化磨損，這樣既節約了成本，又訓練了核心技能，為實際滑臺安裝和檢測，提供了有力的支持。軟件有觀察/焦點模式，學生可以360°視角來觀察滑臺的拆裝和精度檢測，身臨其境；軟件的“練”模式相當于老師教，然后學生進行操作一樣，這樣可以對之前學到的知識進行鞏固；軟件的“考”模式可以對學生的掌握的知識進行查漏補缺，發現自己的薄弱項，從而有針對性的提高自我；此外軟件還具有部件提示功能，可幫助學生更快熟悉該設備。
軟件實訓項目
1、十字滑臺機械拆卸實訓
2、十字滑臺的機械安裝實訓
3、滾珠絲桿副的認識、直線導軌副拆裝
4、十字滑臺機械結構的認識
5、檢查導軌滑塊接觸面、螺母座接觸面與工作臺的平行度。
6、檢查導軌的平行度與直線度
7、十字滑臺的垂直度檢測
