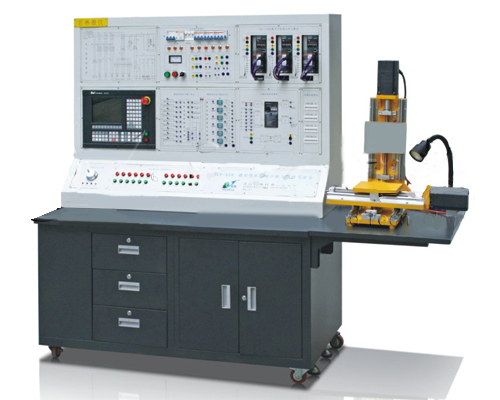

LGJ-SX02型數控銑床故障診斷與維修試驗臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

LGJ-SX02 數控銑床故障診斷與維修試驗臺是為了滿足學生學習數控編程、數控加工、數控系統檢測與維修為目的,而專門開發的一套實用型的數控實訓臺。系統主要由數控加工部分、數控故障檢測部分等二部分組成?？梢允箤W(xué)生掌握數控車床控制系統的控制原理、CNC系統編程、銑床電器安裝及調試、數控系統故障診斷與維修、零件編程及實時加工等多項實驗內容。操作貼近于工業數控車床。另外,本系統可根據課程要求,完成相關的課程設計或畢業設計。

LGJ-SX02 數控銑床故障診斷與維修試驗臺由輸入輸出信號控制系統;主軸變頻調速控制系統、伺服驅動控制系統; (可配置步進驅動)、實驗臺(高精度數控十字滑臺)組成。

一、主要實驗項目

1、數控系統操作編程與故障排除實驗

2、主軸變頻調試與故障診斷實驗

3、伺服驅動的控制與故障診斷實驗

4、變頻系統的控制與故障診斷實驗

5、數控電氣控制原理設計與故障檢測實驗

6、數控系統輸入輸出接口配置及模擬運行實驗

7、數控電氣接口板設計與制作實驗

8、冷卻系統的控制與故障檢測培訓

9、三軸控制系統故障檢查和排除訓練

10、機床傳感器接線、維修和故障排除訓練

11、伺服系統的硬件設計

12、滾珠絲杠機械設計

13、直線滑軌機械設計

14. PLC編程與應用

15、低壓電氣元件的原理、性能及接線

16、數控系統的調試與參數設置等

二、技術參數

1.工作臺尺寸: 450*450*650 mm

2.導軌:高精密線性導軌

3.絲桿：精密滾珠絲桿

4.工作電源:三相380VAC±10%, 50Hz

5.主軸電機: 60W

6.主軸*高轉速: 1500rpm

7.變頻器: 0.75 KW三菱變頻器

8.工作環境: <=90% (40℃)

9.直流電源: 24VDC±10%, 2A;

10.安全保護:本實驗臺所有電器元件均通過國家相關的安全標準,電路系統帶有過載保護、短路保護、漏電保護等保護功能,外部插線均采用具有高絕緣性能且帶護套插座的安全試驗快插導線
