LGN-S313型 PLC可編程變頻器電氣控制綜合實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述

可編程變頻器電氣控制綜合實訓裝置是《PLC控制技術》、《變頻器控制技術》、《組態控制技術》等課程的教學實驗.課程設計、自動化綜合實訓及創(chuàng )新設計等實踐基地，也是技能培訓的教學平臺。是機電院校的電氣自動化、機電一體化和工業機器人三個專業重要實踐場地。PLC可編程變頻器電氣控制綜合實訓平臺主要采用可編程序控制器訓練裝置，可編程變頻器電氣控制綜合實訓平臺主要完成PLC控制技術綜合技能的訓練，可實現電動機的PLC控制、各類指示燈的PLC控制、模擬實驗板PLC控制、PLC的模擬量檢測與控制、PLC中的數據處理與應用、觸摸屏與PLC的結合應用、變頻器技術與PLC的結合應用等實驗實訓項目?？删幊套冾l器電氣控制綜合實訓裝置是根據勞動和社會(huì )保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的 PLC 可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想(教學設備|教學儀器) 設備。

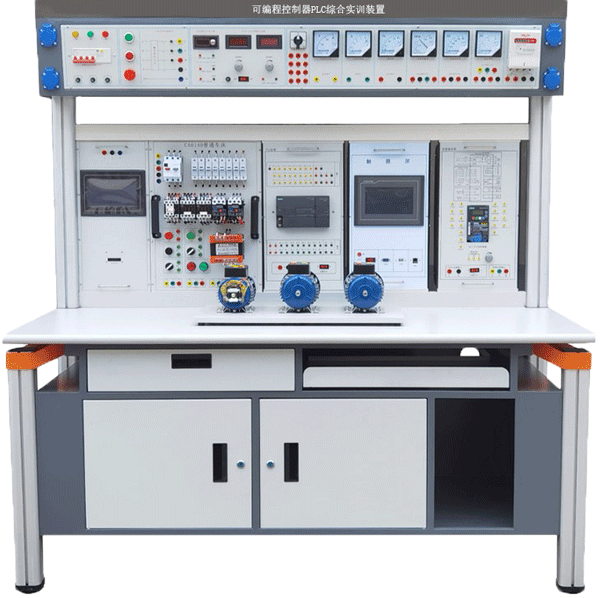

PLC可編程變頻器電氣控制綜合實訓裝置

二、技術指標

由實訓屏、實訓電氣元件（繼電器、PLC、電機等）、實訓桌、實訓導線、常用電工工具、PLC編程電纜、教學課件等組成。
1.輸入電壓：三相五線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1700mm×700mm×1600mm

三、基本配置及功能

實訓裝置主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

（一）實訓屏:實訓臺為鐵質雙層亞光密紋噴塑結構，鋁塑面板，為實訓掛箱提供交流電源、直流穩壓穩流電源。
具體功能如下：
1.外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2.推上三相漏電開關，三相電源向實訓掛箱等供電，三只450V電壓表指示輸出線電壓。
3.低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4.提供～220V插座2只，為外部設備提供工作電源。
5.直流穩壓穩流電源：電壓0-24V連續可調，具有短路保護功能。
6.維修電工實訓組件（一）掛板上裝有熱繼電器、交流接觸器、指示燈、按鈕開關、熔斷器、斷路器、時間繼電器、按鈕開關.行程開關等
7.維修電工實訓組件（二）掛板上裝有單相電表、空開、單控開關、雙控開關、整流器、燈座，聲控開關等
8．可編程實訓組件(三)掛箱上裝有PLC（西門子S7-1500 CPU1511C-1PN）、插座等
9. 掛箱上裝有變頻器（ABB ACS880-01-02A4-3 0.75KW）、插座等
10. 掛箱上裝有觸摸屏（西門子TP1200 12寸彩色觸摸屏）、插座等
11.電動機2個（三相鼠籠式異步電動機，雙速電機）
12.實驗連接線 若干
13.實驗軟件 1套
14.實驗參考程序 1套
15.PLC實訓模塊：水塔控制模塊，十字路口交通燈模塊，天塔之光控制模塊，自動送料裝車控制模塊，機械手模塊，四層電梯控制模塊，電機控制模塊，郵件分揀，多種液體自動混合,自動沖壓系統,自動售貨機,自動洗衣機,自控軋鋼機.

四、可實訓項目：

電拖實驗部分（完成實訓項目）：
01.三相異步電動機直接啟動控制電路
02.三相異步電動機電動控制電路
03.三相異步電動機自鎖控制電路
04.三相異步電動機按鈕聯鎖正反轉控制電路
05.三相異步電動機接觸器聯鎖正反轉控制電路
06.三相異步電動機雙重聯鎖正反轉控制電路
07.三相異步電動機工作臺自動往返控制電路
08.兩臺三相異步電動機順序啟動、順序停轉控制電路
09.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.雙速交流異步電動機手動變速控制電路
14.雙速交流異步電動機自動變速控制電路點動正轉控制線路
照明實驗部分(每個獨立模塊)：
1.單相電能表帶兩控一開照明電路
2.單相電能表線路單相電度表直接安裝電路
3.單相電表使用
4.五孔插座接線
PLC實驗部分：
1、電機控制
2、自動沖壓系統
3、自動售貨機
4、多種液體自動混合
5、自動送料裝車系統
6、交通信號燈自控和手控
7、塔水位自動控制
8、天塔之光
9、電鍍系統
10、電梯控制模型
11、自動洗衣機
12、舞臺藝術彩燈控制
13、郵件分揀機
14、機械手控制水
15、裝配流水線
16、自控軋鋼機
變頻器部分：
1.變頻器的參數設置
2.變頻器的BOP操作
3.變頻器的模擬量控制
4.變頻器控制電動機轉速
PLC綜合實驗部分：
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y-△啟動控制
3. PLC控制的三相異步電動降壓?jiǎn)?dòng)控制
4. PLC控制的三相異步電動能耗制動控制
5. PLC控制三相異步電動機自鎖運行控制
