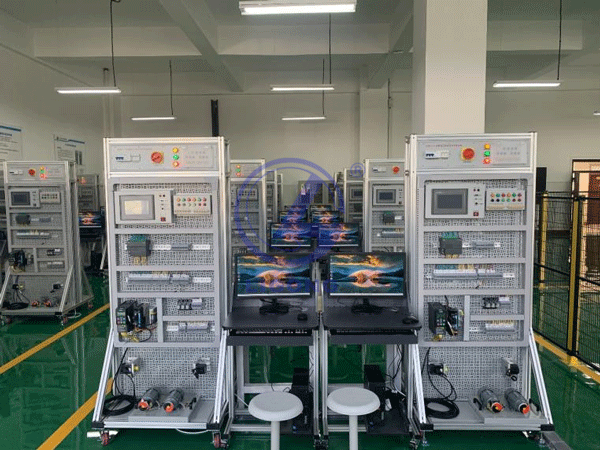

LGY-L02M型 PLC綜合實訓考核設備
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備總體要求
1.根據國家最新《職業標準》及勞動部頒發的“電工技術等級證”和“電工實操證”等培訓、鑒定內容要求，以國家職業資格高級工、技師、高級技師考核內容為標準。同時遵循培訓、鑒定、競賽相結合，適用于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定等單位的教學培訓、實操考核、技能鑒定使用，同時也適用于機電類職業技能競賽。
2.設備采用模塊化設計組合式運用的設計理念，包含了PLC控制技術、觸摸屏應用技術、變頻調速技術、伺服驅動技術、步進驅動技術、電動拖動技術等培訓及鑒定內容。
二、設備技術參數
1.工作電源： AC380V±10％ 50Hz。
2.額定功率：≤1.5kW。
3.設備尺寸：≧長×寬×高=800mm×800mm×1940mm。
4.安全保護功能：漏電保護、過流保護、短路保護、接地保護。
三、設備配置詳細參數
|
序號 |
設備名稱 |
詳細參數 |
數量 |
|
1 |
主體平臺 |
1.整體尺寸：≧長×寬×高=800mm×800mm×1940mm 2.網孔板尺寸：≧W718*D40*H1490mm 3.平臺采用立式結構開放式設計，主體采用40*80型材做骨架，周邊采用Q235冷扎鋼板做封板，表面靜電噴塑處理，整機既堅固耐用，又美觀大方。底部裝有帶腳墊萬向輪，萬向輪移動時用，可調腳固定時用，移動固定兩相宜。頂部安裝電源模塊，中部為實訓區域，依據任務安裝不同掛板。 |
1套 |
|
2 |
電源模塊 |
1.功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。 2.尺寸：≧W718*D98*H158mm 3.結構：由箱體和面板組成，采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。 4.直流電源：DC24V/6.5A，帶短路保護及自動恢復功能； 5.兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 |
2套 |
|
3
|
PLC電氣控制掛板
|
1.PLC模塊： 1.1高速計數 :4 路 200 kHz 1.2具備以太網接口和 RS485 接口 1.3支持 TCP,UDP,ISO_on_TCP 通信協議 1.4用戶儲存器: 24 KB 程序存儲器/16 KB 數據存儲器/10 KB 保持性存儲器 1.5板載數字 I/O: 24 點輸入/16 點數出 1.6I/O 模塊擴展: 最多可支持 6 個擴展模塊 1.7可用電流（24 V DC）：最大 300 mA（傳感器電源） 1.8尺寸：125 x 100 x 81 |
1套 |
|
2.觸摸屏模塊： TPC7032Kt；液晶屏：7"TFT液晶屏，分辨率（800×480）；CPU主板 ：Cortex-A7 多核 800MHz；四線電阻式；存儲設備128M NAND Flash，HK/HS軟件支持大數據儲存；電源：DC24V/30W。 |
|
||
|
3.G120C-PN 0.75KW：點數：6點數字輸入，3點數字輸出；標稱功率：0.75kW；尺寸≥297*266*340mm,電源電壓3AV/400V。 |
|
||
|
4、.SV660系列伺服系統：匯川；主電路電源：?jiǎn)蜗?AC200V-240V，±%50/60Hz；連續輸出電流:1.6A ；最大輸出電流：5.8A。 |
|
||
|
5.步進系統：兩相數字式步進驅動器；YKE2305M；驅動電壓：20-50VDV；適配電流：<4.2A；保護功能：具有過流、過壓、欠壓等保護 |
|
||
|
6.指示燈按鈕模塊：采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代絲印技術處理。 |
|
||
|
4 |
電力拖動掛板 |
1.功能：采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理實訓； 2.尺寸：≧W718*D40*H1490mm（不含器件） 3.結構：掛板采用二橫二豎通用網孔設計，2.0mm厚Q235冷軋鋼板折彎焊接而成，表面靜電噴塑處理。 |
1套 |
|
5 |
電動機組 |
1.功能：底板采用Q235冷扎鋼板折彎后焊接而成，表面靜電噴塑處理，底板安裝有三相異步電動機及雙速電動機，電動機引線采用高絕緣性安全型接線柱引出，以便于學員接線。裝有兩個黑色鑄鋁拉手，方便搬運。在設備中作為電路負載模塊使用。 2.尺寸：≧W600*D260*H160mm 3.三相異步電動機 4臺：380V 60W 0.39/0.66A(0.67A) 1400r/min。 4.雙速電機 1臺：380V 40/25W 0.25/0.2A 2800/1400r/min。 |
1套 |
|
6 |
電腦及電腦推車桌 |
1、IDC中國市場近三年排名前三品牌商用臺式電腦；（自配） 2、主板：Intel B660系列芯片組； 3、CPU：Intel Core 十二代I5-12400六核處理器； 4、內存：8G DDR4 3200MHZ；雙內存插槽； 5、硬盤：512G NVME M.2SSD固態硬盤； 6、顯卡：高性能集成顯卡； 7、聲卡：集成HD Audio，集成聲卡，提供不低于前2后1共3個音頻接口； 8、網卡：千兆有線網卡； 9、應用：原廠支持網絡(luò )同傳，硬盤還原扥功能； 10、接口：≥6個USB接口（其中至少4個USB 3.2 Gen1）、1*VGA接口、1*HDMI接口（VGA非轉接）；1個PCI-E*16、1個PCI-E*1 槽位； 11、安全：標配USB智能屏蔽技術，可在BIOS中設置僅識別USB鍵盤、鼠標，無法識別USB存儲設備，有效防止數據泄露（投標時提供功能性截屏）； 12、電源：不大于260W節能環保電源； 13、機箱：中小機箱，機箱尺寸≤9L，頂置電源開關鍵，節省空間，方便使用； 14、系統：原廠預裝Win11 Basic 64bit簡體中文版操作系統； 15、顯示器：21.45寸液晶顯示器； 16、制造廠商資質： 電腦廠商獲得ITSS信息技術服務運行維護能力成熟度一級認證，制造廠商具備自有設計中心且通過工信部國家級工業設計中心認定，需提供相關證明文件蓋廠家鮮章原件； 17、制造廠商售后服務資質：原廠提供三年免費上門+保修服務，廠商售后服務體系獲得HDI資質認證證書， 廠商通過CTEAS售后服務體系完善程度認證，達到最高七星級卓越級別，需提供相關證書加蓋廠家鮮章； 18、為保證機器為全新正品，投標供應商需提供廠家針對此項目的授權書和售后服務承諾函蓋鮮章原件，否則視為不響應招標文件要求； 電腦推車：尺寸約 580*400*780mm ±10mm 帶腳輪、電腦托盤 鋁木結構。 |
1套 |
|
7 |
電力拖動實訓 |
詳見附件一：電力拖動實訓套件清單 |
1套 |
|
8 |
實訓工具 |
詳見附件二：實訓工具清單 |
1套 |
|
|
柜子 |
尺寸：高寬深：1800*850*390； 材料：采用優質冷軋鋼板，板材經焊接，酸洗磷化，靜電噴塑，高溫固化而成，外表光滑，美觀大方。 （本項目共配置數量） |
4個 |
