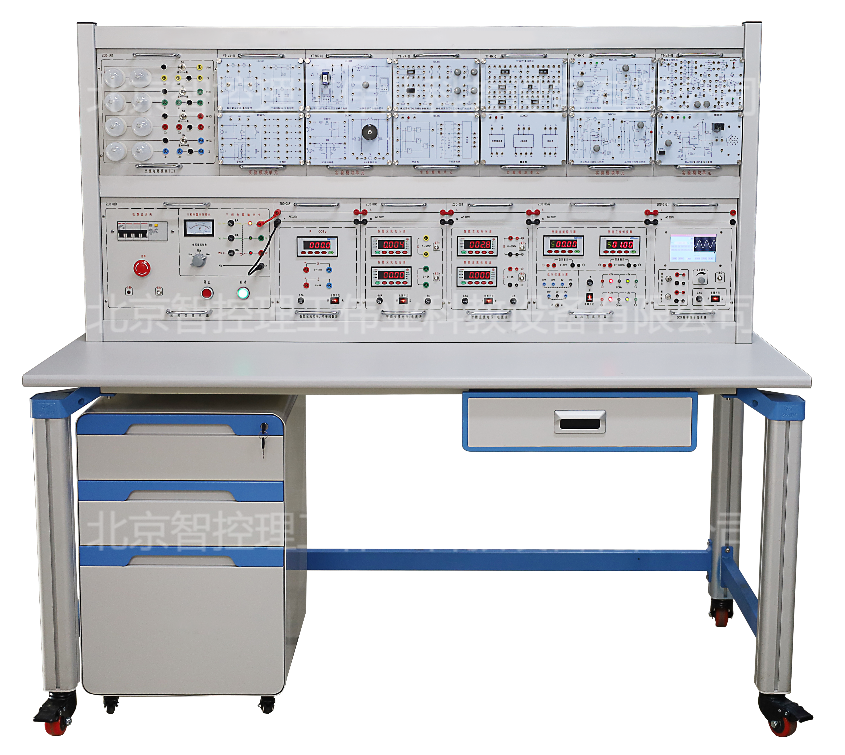

LGWK-DH06型電工電子技術實驗平臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、設備優點

1、實驗平臺能完成電路分析、電工技術、電路原理、電子技術等多門課程的實驗教學內容。

2、實驗平臺整體采用模塊化結構形式，交流電源、直流電源、交直流測量?jì)x表、信號發生器等全部采用獨立掛箱式結構，各實驗模塊任務明確，操作、維護簡便，方便學校根據自身的教學要求及課程特色，靈活選擇不同的實驗配置，易于后期擴展升級。

3、實驗模塊采用磁吸式設計，由透明元件盒及PCB板構成。元件盒體由透明有機工程塑料一次成型注塑而成，面板采用PCB板制作而成，表面印有電氣線路圖和元器件符號。模塊通過磁吸式可快速固定到實驗操作底板上，實驗時可根據實驗內容和技能訓練的需要，任意組合實驗線路，以完成不同的實驗項目。

4、測量?jì)x表精度高，采用數字化、智能化模式，各種儀表均有可靠的保護功能，儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

5、平臺裝有電壓型漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實驗進程安全；裝有一套電流型漏電保護器，若有漏電現象，當漏電流超過一定值時，即切斷電源；交直流電源及儀表均有可靠的保護功能。實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。

6、服務與支持：為保障實驗教學穩定，提供高效的報修服務和需求響應，設備融入互聯網+設備運維系統，具有功能如下：

（1）服務端分為PC機和手機APP兩個版本，使用更加多元化、靈活化，管理人員使用PC版，更加高效快速；

（2）設備信息包括產品型號、名稱、出廠日期、過保日期、出廠報告、設備裝箱單、實驗指導書等，并且根據老師需求來添加需要顯示的項目。

（3）手機掃描后就可以快速提交服務需求，能夠通過文字、現場照片和視頻精準描述設備故障，并且能自動顯示設備所在位置，讓保修更加精準。

（4）客戶端發送服務情況后，服務端收自動生成服務工單，系統自動發送的服務短信內容包括服務人員姓名、聯系方式、工單進度鏈接；設備信息和客戶每次的服務需求都應永久存儲，只需要用手機掃描就可以快速查看。

7、為保證后期的實驗教學能夠順利進行，及時響應教師在實驗實驗過程中遇到的各種問題，設備融入互聯網+在線服務平臺，及時快速解決突發情況，具有功能如下：

（1）基于第三方開發，平臺集專業建設、技術即時交流、課程設計、問題搜索、問題發帖、售后服務、24小時智能機器人等功能于一身，支持PC、Android、IOS、HarmonyOS多平臺互動。

（2）平臺有教授、博士、行業高級技師、在校教師、企業高級工程師、一線技術員等長期駐扎，能夠全方位服務不同人群。

（3）平臺可設置日程、投票、知識充電站、重要通知等功能，通知支持禮物、拍攝、文件等內容。

（4）平臺提供專業建設板塊、課程設計板塊、教學資源板塊、師資培訓板塊、技術交流板塊、技能競賽板塊、售后服務板塊等。

（5）每個板塊均可進行即時語音交流、專題直播在線討論，可設置頻次，平臺可搜索歷史提問查找答案，問題內容支持文檔排版、表情包、圖片、視屏、超鏈接等功能。

二、技術性能

1、輸入電源：三相五線AC380V±10% 50Hz

2、裝置容量：≤1.5kVA

3、外形尺寸：1650mm×720mm×1540mm

4、安全保護：具有漏電保護功能，安全性符合相關國家標準

三、基本配置及功能

本裝置主要由實驗臺、三相交流電源、低壓直流電源、智能儀表、DDS數字信號發生器、電工電子實驗模塊、配件等組成。

1、實驗桌

（1）實驗桌面板采用E1級三聚氰胺復合板，臺面厚度為25mm。

（2）采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力300kg。

（3）立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸70mm×70mm，四面帶槽，槽寬8.2mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。

（4）C字形鋁壓成型構件為左、右對稱件，外形160×166×70mm，單件比重0.37kg，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實驗臺架

采用獨立框架式結構設計，框架由上中下左右五根工業型材分割為上下兩個區域，所有型材表面光滑，無凹槽，用于放置交直流電源、測量?jì)x器儀表和實驗模塊等。實驗臺兩側提供單相多功能插座3個和三相五線交流電源插座，為外配儀器設備提供工作電源。

3、活動儲物柜

采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸為寬450mm×深550mm×高705mm，總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440×45×18mm，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

4、三相交流電源

提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源電壓。提供三相漏電保護器作為整個實驗平臺的電源總開關，三相輸出通過停止和啟動按鈕控制，還設有急停按鈕應急控制三相電源輸出。

5、低壓直流電源

（1）智能直流穩壓源：采用柜裝儀表，一體化設計，尺寸為91mm×44mm×96mm；高精度可控恒壓恒流輸出0～30.5V，電壓4位顯示，最小分辨率10mV；5位LED數碼管顯示，第一位顯示功能碼，后4位顯示設定電壓值；提供有F1、F2、F3、F4、復位五個按鍵，F1-F4有單獨按鍵功能和組合按鍵功能，通過按鍵設定輸出電壓；過載保護電流0.5A，儀表自動監測負載電流，具有輸出短路、過載保護功能。

（2）智能直流恒流源：采用柜裝儀表，一體化設計，尺寸為91mm×44mm×96mm；高精度可控恒壓恒流輸出0～200mA，電流4位顯示，最小分辨率10mA；5位LED數碼管顯示，第一位顯示功能碼，后4位顯示設定電流值；提供有F1、F2、F3、F4、復位五個按鍵，F1-F4有單獨按鍵功能和組合按鍵功能，通過按鍵設定輸出電流；儀表自動監測負載電流，具有輸出短路、過載保護功能。

（3）直流穩壓電源：±5V、±12V四路固定輸出，每路均具有短路、過流保護及自動恢復保護功能。

（4）低壓交流電源：0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路，每路輸出均具有短路、過流保護及自動恢復保護功能。

6、智能直流電壓表和電流表

采用柜裝儀表，一體化設計，尺寸為91mm×44mm×96mm；測量范圍0～200V和0～2A，5位LED（≥0.56"）顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”和“手動”兩種模式，分200mV、2V、20V、200V和2mA、20mA、200mA、2A四檔。每檔均有超量程告警、指示及切斷總電源功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢20組實訓數據。采用歐美品牌高端MCU，內部集成12位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。具有越限報警功能（按當前量程的百分比設置越限報警值）。

7、智能交流電壓表和電流表

采用柜裝儀表，一體化設計，尺寸為91mm×44mm×96mm；測量范圍0～500V、0～5A，5位LED（≥0.56"）顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量?jì)煞N工作模式，“手動”模式時分2V、20V、200V、500V和20mA、200mA、2A、5A四檔，“自動”模式時程序會(huì )自動判斷并進入相應量程檔位。每檔均有超量程告警、指示及切斷總電源功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢20組實訓數據。采用歐美品牌高端MCU，內部集成12位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。具有越限報警功能（按當前量程的百分比設置越限報警值）。

8、智能交流數顯多功能功率表

采用柜裝儀表，一體化設計，尺寸為91mm×44mm×96mm；測量范圍0～450V、0～5A，5位LED（≥0.56"）顯示，測量精度0.5級，能測量負載的有功功率、無功功率、功率因數及負載的性質等，通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢實訓數據。采用歐美品牌高端MCU，內部集成12位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

9、DDS數字信號發生器

（1）采用新型的ARM內核單片機、5寸觸摸屏人機界面作控制系統，微控制器采用Cortex-M3內核，CPU最高速度達72 MHz，高性能的DDS芯片，高達28位的相位累加器。

（2）供電電源為AC220V±10％ 50Hz，功率不高于10W，超靜音設計。

（3）5寸TFT觸摸屏，分辨率不小于800*480，亮度最大300nit,可進行100級亮度調節，觸摸屏采用4 線精密電阻式，觸摸次數不小于100萬次。

（4）輸出波形：正弦波、三角波、方波。

（5）輸出頻率范圍：正弦波：1-2MHz，三角波：10-2MHz，方波：1-2MHz。

（6）輸出波形幅度：5mVp-p--17Vp-p。

（7）頻率設置：觸摸按鍵設置，最小步進0.1Hz。

（8）幅度調節：精密電位器線性調節。

（9）幅度指示：顯示輸出波形的峰峰值，單位Vp-p、mVp-p自動切換。

（10）測頻功能：自動測量輸入波形的頻率，輸入波形幅度小于20Vp-p，測頻分辨率1Hz。

（11）信號的輸入輸出接口均采用標準BNC、弱電護套座和2號防轉座三種模式，可與設備快速連接。

10、示波器：（1）帶寬100MHz，2路模擬通道，標配總線觸發/解碼功能（IIC，SPI，UART，LIN，CAN）；（2）垂直靈敏度最小可達500uV/div，時基擋位最小可達1ns/div；（3）屏幕尺寸7英寸，分辨率800*480像素，支持256級輝度和色溫顯示，最大歷史波形記錄78,000幀歷史波形，最高波形捕獲率200000幀/秒，存儲深度13Mpts；（4）支持（Sequence）模式，最大可以將存儲深度等分為80000段；（5）9種智能觸發：邊沿、脈寬、斜率、窗口、欠幅、間隔、超時、碼型、視頻；（6）基于1M點的高級FFT分析功能；（7）包含一鍵快捷功能：Roll、History、余輝、清除統計、打印等；（8）時基檔位50ms/div時，支持ROLL模式和正常模式手動切換；（9）波形運算功能：FFT、加、減、乘、除、積分、微分、平方根；（10）37種參數自動測量功能，支持測量統計、Math測量、History測量、Ref測量，半透明全參數測量窗口；（11）標準配置接口：USB Host；USB Device（USB-TMC）；LAN接口、Trigger Out；Pass/Fail接口；（12）每路模擬通道有專用電壓擋位調節旋鈕；（13）11組支持背光的快捷功能鍵；（14）支持web技術的互聯網多線程控制平臺，集合電源、信號源、示波器、萬用表等儀器形成互聯網實驗室，兼容課件編輯、教師排課、資產管理、智能教學等功能，具有成熟的網絡(luò )資源云平臺，包含20所雙一流院校共享的40個優質教學課件，具有3D翻書效果，并有搜索、復制、放大、縮小、打印等功能；集成文檔、視頻、動畫仿真、教學資源等四項文件。

11、交流電路模塊

（1）提供0.22µF/500V、0.47µF/500V、1µF/500V（三只）、2.2µF/500V、4.7µF/500V高壓電容、鎮流器、啟輝器、日光燈、保險絲座等，高壓電容可通過鈕子開關控制通斷，能夠完成日光燈電路連接和功率因數提高實驗研究。

（2）提供四組負載和四組獨立的電流插座。每組負載由兩個串聯的白熾燈螺口燈座、開關和電流插座組成，可插60W以下的白熾燈八只。能夠完成三相交流電路的研究。

12、實驗模塊單元固定板

放置實驗臺最上層，每個實驗模塊單元固定板可放置兩個實驗模塊，用于搭建實驗電路，滿足實驗教學需要求。

13、電工電子磁吸式實驗模塊

（1）實驗模塊可根據實驗需要方便地組合成不同的電工電子實驗線路，使實驗具有開放性和創(chuàng )新性。實驗模塊由透明元件盒及PCB板構成，元件盒由透明有機工程塑料注塑而成，面板采用PCB板制作而成。元件盒體一次性成型，尺寸200×120×25mm，通過磁吸式可快速固定到實驗模塊固定板上，實驗操作方便。實驗模塊具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識。實驗時可根據實驗內容和技能訓練的需要，方便的任意組合實驗線路，以完成不同的實驗項目等。

（2）實驗模塊包括一階二階動態電路/戴維南定理/諾頓定理、基爾霍夫定律/疊加原理/二端口網絡(luò )/互易定理、RC選頻網絡(luò )/RLC串聯諧振、受控源、單管/負反饋兩級放大器、差動放大電路、場效應管放大器、射極跟隨器、集成運放電路、集成直流穩壓電源、三端可調集成穩壓電路、串聯型晶體管穩壓電源、晶閘管可控整流電路、TDA2030功率放大電路、OCL功率放大器、丁類功率放大器、開關型穩壓電路、晶體管開關特性、限幅器和鉗位器、邏輯門電路特性參數測試、TTL集電極開路門與三態輸出門的應用、集成芯片插座、元器件模塊、邏輯電平輸出、邏輯電平顯示、單次脈沖源、連續脈沖源、六位數碼管譯碼顯示、單獨共陰和共陽數碼管、自由布線模塊和FPGA實驗模塊等?？梢酝瓿芍绷麟娐?、交流電路、數字電路、模擬電路、FPGA設計等實驗項目。

14、凳子（3個）：外形尺寸（長×寬×高）≥360mm×260mm×450mm ，整體重量 3.4Kg；凳框采用厚度≥1mm，≥20mm×40mm 優質方鋼管拼裝后，通過激光自動焊接而成，靜態強度承受力≥400Kg；頂部采用鈑金圓弧壓邊內嵌高強度凳面，凳面采用 18mm 厚板材，采用圓弧加工后由膚感模吸塑而成，符合E0級環保標準；凳框表面全自動脫脂、靜電噴塑處理，采用黑色金屬粉噴塑工藝，凳腳安裝高分子樹脂腳套。為保證質量，投標文件中提供生產工藝技術說明佐證。

15、配件

提供與實驗設備相匹配的實驗指導書、實驗導線、FPGA下載器等。

四、實驗項目

1、電工基礎

（1）疊加原理的驗證

（2）基爾霍夫定律的驗證

（3）戴維南定理的驗證

（4）諾頓定理的驗證

（5）二端口網絡(luò )測試

（6）互易定理的驗證

（7）RC文氏橋選頻網絡(luò )特性測試

（8）RC雙T選頻網絡(luò )特性測試

（9）受控源VCVS、VCCS、CCVS、CCCS的實驗研究

（10）RLC串聯諧振電路的研究

（11）RC一階電路的響應測試

（12）二階動態電路的響應測試

（13）電路元件伏安特性的測繪

（14）電位、電壓的測定及電路電位圖的繪制

（15）電壓源與電流源的等效變換

（16）最大功率傳輸條件測定

（17）日光燈電路的連接及功率因數提高

（18）功率因數及相序的測量

（19）用三表法測量交流電路等效參數

（20）三相負載的星形聯結

（21）三相負載的三角形聯結

（22）三相電路功率的測量

2、模擬電路

（1）晶體管共射極單管放大器

（2）場效應管放大器

（3）射極跟隨器

（4）負反饋放大電路

（5）差動放大器

（6）模擬運算電路

（7）有源濾波器

（8）電壓比較器

（9）波形發生器

（10）RC正弦波振蕩電路

（11）LC振蕩電路

（12）OCL功率放大器

（13）TDA2030集成功率放大器

（14）丁類功率放大器

（15）串聯型晶體管穩壓電源

（16）線性集成直流穩壓電源

（17）三端可調集成穩壓電路

（18）晶閘管可控整流電路

（19）開關型穩壓電路

3、數字電路

（1）晶體管開關特性、限幅器和鉗位器

（2）TTL集成邏輯門電路特性參數測試

（3）CMOS集成邏輯門電路特性參數測試

（4）TTL集電極開路門與三態輸出門的應用

（5）組合邏輯電路的分析與設計

（6）譯碼器及其應用

（7）數據選擇器及其應用

（8）觸發器及其應用

（9）計數器及其應用

（10）移位寄存器及其應用

（11）脈沖分配器及其應用

（12）單穩態觸發器

（13）多諧振蕩器

（14）占空比可調的多諧振蕩器

（15）占空比與頻率均可調的多諧振蕩器

（16）施密特觸發器

（17）可編程邏輯實驗

五、電工電子技術配套教學資源（1套/批）

1.數字化立體教材軟件平臺

(1)平臺基于云端的開放性平臺，采用HTML 5網頁技術開發，支持離線在線訪問，可與學校數字化校園網互聯互通，可無縫進行數據互傳，可開放連接校園網網絡(luò )接口，通過賬號及密碼可訪問該資源，后臺資源實時更新，支持手機端掃碼訪問。

(2)平臺發布資源具有3D效果，支持文檔搜索、復制、放大、縮小、打印、文檔處理等功能。

(3)平臺集成設備服務系統，可完成查看設備信息包含技術配置、使用說明，質檢報告等，可完成設備遠程保修及技術支持，通過文字描述、圖片等尋求廠家技術服務；支持查看服務進度，支持評價及投訴。

(4)集成與設備配套的實驗指導書，具有3D翻書效果，并有搜索、復制、放大、縮小、打印等功能；

(5)集成《電工電子技術基礎》國家級規劃教材，具有3D翻書效果，并有搜索、復制、放大、縮小、打印等功能；

(6)集成電工電子教學課件等；

(7)集成萬用表應用訓練仿真軟件；

(8)可訪問調用安全教育仿真軟件；

(9)可訪問調用電工實訓仿真軟件；

(10)可訪問調用電工技能與實訓仿真教學軟件；

(11)可訪問調用電子技能與實訓仿真教學軟件；

(12)可由一個統一的目錄鏈接訪問，方便管理。

2.電子電路仿真軟件

本軟件是依據職業院校電工電子相關專業教學計劃和教學大綱要求而開發的仿真軟件，包含常用工具、導線連接、儀器儀表、電路基礎、數字電子技術、模擬電子技術、電子工藝等多個模塊，可以根據學生學習進度選擇相應的訓練模塊進行訓練。

3.電子電路仿真平臺：軟件用于分析、設計和實時測試模擬電路、數字電路、VHDL、MCU和混合電路。

4.實驗室配備壹套互聯網+教學資源管理平臺（投標時提供鏈接、賬號、密碼），所有功能為同一個平臺集成，集學、仿、考、評、存、修六位一體。系統設置多種身份登錄權限，可滿足學員、教師、管理員等不同角色的使用要求。能夠同時滿足手機、微信小程序、平板和計算機等多終端設備的訪問。系統共分六個模塊：云圖書館模塊、自主學習模塊、在線仿真模塊、學習考評模塊、實驗數據云管理模塊、設備報修管理模塊。
