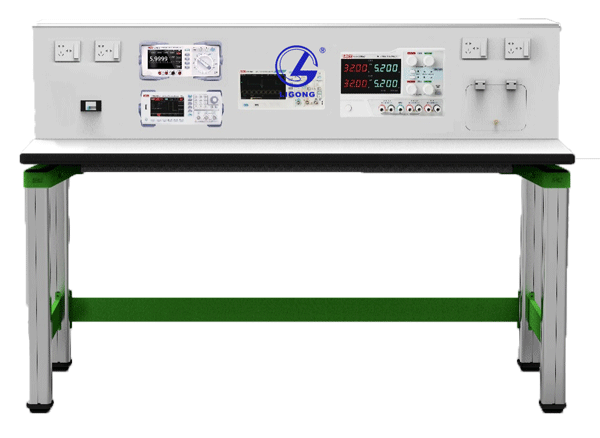

LG-YB01型 智能儀器儀表實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
智能儀器儀表實訓臺能夠滿足電氣專業、自動化專業、電子信息工程專業、通信工程專業、測控技術與儀器等專業教學需求，吸收了國內外相關實驗裝置的優點和長處，經過多次實驗、反復論證和精心設計的一套綜合了智能儀器原理及應用技術等硬件的實驗裝置,本實驗裝置的特點是采用了模塊化設計。
設備包含了示波器、信號源、交流毫伏表、電源、臺式萬用表、220V電源插座、導線儲物盒、電源空開以及鋁合金實訓臺為一體。能夠與實驗室現有設備無縫對接，配合實驗模塊完成課程對應的實驗項目。能滿足創(chuàng )新實訓教學要求，以提高學生的實踐動手能力。
二、設備詳細技術說明
1、電源部分
（1）容量≤1.5KVA；
（2）電源～3N/220V/50Hz/3A；
2、設備的人身安全保護
（1）電源輸入端設有電流型漏電保護器，符合國家對低壓電器安全的要求；
（2）電源輸出端設有電壓型漏電保護，實驗臺漏電自動保護跳閘；
（3）儀器、儀表具有可靠的短路、過流保護功能；
（4）采用全封閉安全實驗導線，避免學生帶電操作。
3、防靜電實訓臺
3.1樣式：
（1）鋁合金型材和全鋼制框架拼裝組合結構，需牢固、可靠、便于維護，可以經多次拆卸后無損，繼續組裝使用；
（2）臺架連接構件需采用左右對稱的4只鋁壓鑄連接件件（左、右件各2只）；
（3）臺面下方需配1套全鋼制抽屜斗，用以放置實驗用測試附件；
（4）設有可調節高度支撐腳。
3.2尺寸規格：
（1）外形尺寸：L1300×W850×H770mm（長×寬×高）；具體尺寸需根據內嵌儀器設備的布局情況調整；
（2）臺面距離地面高度：H770±5mm；
3.3材質：
（1）型材立柱：截面尺寸70*70mm，四角圓弧R15mm工業級鋁型材，表面陽極氧化成本色；
（2）鋁壓鑄連接件：鋁壓鑄連接件，外形尺寸120×130×60mm，壁厚6mm，表面拋丸后噴塑處理；
（3）圍框框架：冷軋電鍍鋅方鋼管拼裝焊接制作，表面噴塑處理；固定于鋁壓鑄連接件上，用以連接臺架立柱；
（4）抽屜斗：全鋼制結構，超靜音鋼珠三節軌導軌，鋁合金拉手；
（5）底部拉桿：截面尺寸20*80mm冷軋電鍍鋅方鋼管拼裝焊接制作，表面噴塑處理；
（6）實驗臺面：25mm厚度三聚氰胺飾面膠合板，前緣需加裝鋁型材護沿；
（7）緊固件：所有固定螺釘采用不銹鋼材質。
3.4控制屏
3.4.1外形尺寸：L1300×W360×H300mm（長×寬×高）；具體尺寸需根據內嵌儀器設備的布局情況調整；
3.4.2控制屏前面板需內嵌示波器1臺、信號源1臺、毫伏表1臺、直流穩壓電源1臺、臺式萬用表1臺，需確保儀器位置固定不松動，同時面板開孔需和儀器緊密貼合，縫隙美觀；
3.4.3控制屏上、下層板需采用25mm厚度三聚氰胺飾面膠合板，板材前沿需嵌入鋁合金型材包邊，增加使用壽命；
3.4.4控制屏背面需帶可拆卸門板；門板帶有散熱孔，確保整個儀器箱散熱效果良好；
3.4.5控制屏內部需配置6位PDU機柜插座，用以給實驗儀器供電；
3.4.6前面板其他配置：需配置1位漏電保護器、1位電源指示燈、不少于4位250V/10A五孔插座，插座帶安全門；
3.4.7配置10A插頭、品字尾三芯電源線1根，電源線長度不小于1.8米，線芯為國標1.5平方銅芯。
4、儀器儀表部分
（1）數字示波器
1）100MHz帶寬；雙通道同時打開，每通道最高1GS/s實時采樣率；
2）2個模擬通道；
3）每通道56Mpts存儲深度(雙通道開啟)；
4）7英寸WVGA（800×480）TFT液晶屏，256級灰度顯示(支持色溫顯示)；
5）波形捕獲率高達150,000wfms/s，支持觸發輸出（Trigger Out）驗證波形捕獲率；
6）低底噪聲，寬范圍垂直檔位1mV/div~20V/div，并且各個檔位均支持全帶寬；
7）支持通道交替觸發，使不同時鐘源且不同頻率的信號波形穩定顯示在屏幕上；
8）64K點增強FFT功能：檢波方式、瀑布圖、頻率設置范圍；
9）支持加、減、乘、除、FFT、高級運算（支持公式編輯）、邏輯運算等計算功能；
10）觸發類型標配：邊沿，脈寬，欠幅，超幅，N邊沿，延遲，超時，持續時間，建立/保持，斜率，視頻，碼型；RS232/UART，I2C，SPI；
11）支持RS232/UART、I2C、SPI總線解碼
12）標準接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）；
13）多種校準信號輸出：10Hz/100Hz/1kHz/10kHz；
14）支持智能開放實驗室管理系統；
（2）函數信號發生器
1）雙通道等性能最大輸出頻率 40 MHz ，最大輸出幅度 20 Vpp；
2）200MSa/s 采樣率， 16 bit 垂直分辨率；
3）方波最高頻率 10MHz，抖動低；
4）豐富的模擬和數字調制功能： AM、FM、PM 、FSK、ASK、PSK 和 PWM；
5）支持掃頻和脈沖串輸出；
6）支持內置功率放大模塊，最大輸出功率 4W；
7）7位硬件頻率計功能；
8）內置200種任意波形；
9）標配 USB Host, USB Device, Power Output接口；
10）4.3 英寸 TFT LCD 顯示屏；
11）支持智能開放實驗室管理系統；
（3）交流毫伏表
1）等性能雙通道測量，可以同時進行測量
2）自動和手動量程，觸發方式：自動觸發/單次觸發/外部觸發
*3）具有同時測量電壓、頻率，測量電壓同時監測頻率
*4）測量頻率范圍：5Hz～3MHz。頻率響應誤差±4%讀數±0.5%量程（5Hz～20Hz），±2%讀數±0.3%量程(20Hz～2MHz），±3%讀數±2%量程（2MHz～3MHz）
*5）測量電壓范圍：50μV~300V，EBTN LCD顯示屏，最大顯示38000
6）包含限定范圍比較測量功能、相對運算功能、顯示保持功能
7）支持有效值、峰峰值、電壓電平、功率電平等多種測量單位
*8）100組存儲/調出
*9）USB Device接口，支持NeptuneLab實驗室管理系統。
（4）直流穩壓電源
1）CH1和CH2通道
1.輸出電壓0～30V，輸出電流0～5A；
2.電源調整率:恒壓≤0.01%＋3mV；恒流≤0.01%+250μA；
3.負載調整率:恒壓≤0.01%＋3mV（額定電流≤3A），≤0.02%＋5mV（額定電流＞3A），恒流≤0.01%+250μA；
4.分辨率：電壓1mV，電流1mA；
5.編程精度（25℃±5℃）：電壓±（0.03%+20mV），電流±（0.2%+5mA）；
6.回讀精度（25℃±5℃）：電壓±（0.1%+20mV），電流±（0.15%+5mA）；
7.紋波與噪聲（5Hz-1MHz）：電壓＜350μVrms/2mVpp，電流≤3mArms；
8.溫度系數：電壓≤300ppm，電流≤300ppm；
9.并聯模式：電源調整率≤0.01%＋3mV；負載調整率≤0.01%＋3mV（額定電流≤3A），≤0.02%＋5mV（額定電流＞3A）；
10.串聯模式：電源調整率≤0.01%＋5mV；負載調整率≤300mV
11.誤差：≤0.5%±10mV（10~30V空載）（接入負載≤300mV），≤0.5%±30mV（0~9.99V空載）（接入負載≤300mV）；
2）CH3通道
1.輸出電壓：0～6V：輸出電流：0～3A；
2.電源調整率：（25±5℃）≤5mV；負載調整率：（25±5℃）≤15mV；
3.紋波與噪聲：（5Hz-1MHz）≤2mVrms；
4）CH4通道(USB）：輸出電壓5V±0.25V，輸出電流2A；
4）不小于4.3英寸TFT真彩LCD，可以同時顯示CH1、CH2、CH3當前設定輸出電壓/電流、實際輸出電壓/電流和保護輸出電壓/電流值；
5）最大功率不小于370W，且各通道輸出單獨可控，輸出電壓電流具有波形顯示功能；
6）多重保護：有過壓、過流、過溫保護；
7）支持定時輸出，定時輸出設定不少于2000組，存儲調用不少于10組數據；
8）USB Host、USB Device、LAN、RS232接口。
（5）臺式萬用表
1）顯示LCD全功能符號顯示， 最大讀數為5999, 每秒約更新2~3次；
2）手動量程；
3）自動極性顯示；
4）過量程提示；
5）全量程過載保護；
6）EBTN液晶屏，選配獨具特色的晶閘管，電感測試；
7）安全標準： IEC 61010:CAT 11 600V；
8）支持智能開放實驗室管理系統。
