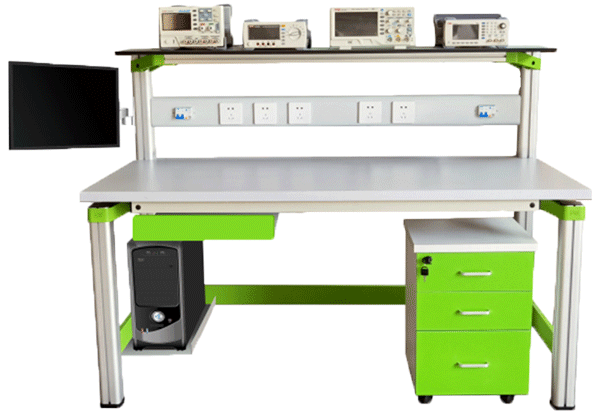

LG-GP01型 高頻電子線路實驗平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
高頻電子實訓平臺可承擔《高頻電子線路》等專業平臺實踐性教學任務。承擔的實訓任務有：高頻小信號諧振放大器、LC與晶體振蕩器、集成乘法器混頻、幅度調制與解調電路、變容二極管調頻器與相應鑒頻器等。電路與系統符合設計型實驗的要求，電路中涉及頻率參數變化的電感元件、電容元件、電阻元件可插拔、可更換，使頻率有一定的調節范圍，提高系統Q值，使實驗現象更加明顯。設及負載和輸入輸出阻抗匹配的電阻元件可插拔?？刹灏为毩⒊稍?，方便保管和使用。
系統集成檢波器的檢波拾頭功能，支持掃頻信號源，完成頻率特性測試儀的幅頻特性測試功能，使實驗手法更加方便、實用。使用時通過調節信號的起始頻率可以讀出3dB帶寬的下限頻率，通過調節終止頻率可以讀出3dB帶寬的上限頻率，易于計算帶寬，避免了點頻法測試帶寬的繁瑣。對幅頻特性曲線有直觀的認識。
實驗系統采用獨立模塊化設計，每個模塊由相同大類的實驗電路組成，模塊中的電路全部獨立，有獨立的電源開關控制。方便使用和保存，避免無實驗內容電路損壞。模塊電源輸入端口有濾波電路，防止兩個電路和兩個模塊板之間的信號串擾。實驗模塊按高頻小信號放大電路、調幅解調與功放電路、頻率調制與鑒頻電路、中放與混頻電路、振蕩器電路五個部分設計五個獨立使用的模塊，獨立供電。
單元實驗板內容為小系統的組合，器件選用上采用大功率的直插元器件，電阻為1/4W金屬膜電阻、電容為耐壓110V的獨石電容、電感為金屬膜色環電感。參數可調范圍大，耐壓值高，不易損壞，更換方便。中周為定制產品，磁芯為鎳鐵芯，不易滑絲和破碎，中周方便手工插換。
通信接口采用BNC、測試針共存方式，方便與射頻儀器通信。對不同學校的信號源和示波器都可連接。同時我們提供Q9屏蔽線，使實驗板和信號源、示波器的連接固定，不再使用夾子線，解放了學生的雙手，避免了一些虛夾現象的產生。方便與射頻儀器通信。
系統采用“主板+實驗模塊”相結合的靈活結構，便于學校選擇、定制、增加功能、硬件升級。
二、產品特點
1、采用了“底板+實驗模塊”的結構，不僅按實驗內容與功能將電路模塊化，而且各個模塊獨立設計，能方便地組合進行單元實驗和多種單/雙工通信系統實驗。
2、實驗模塊的輸入輸出信號都采用鉚孔開放出來，由實驗者根據實驗需要進行連接組合，增強實驗者的參與性。
3、實驗中的重要參數都可以調節或設置，方便實驗者分析對比。
4、實訓電路板模塊由PCB面板與磁吸固定機構組成，實驗布置方便快捷。
三、主要技術指標
1、輸入電壓：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、外形尺寸：?jiǎn)蝹€(gè)實訓臺尺寸為1.4m×0.7m×1.15m。
