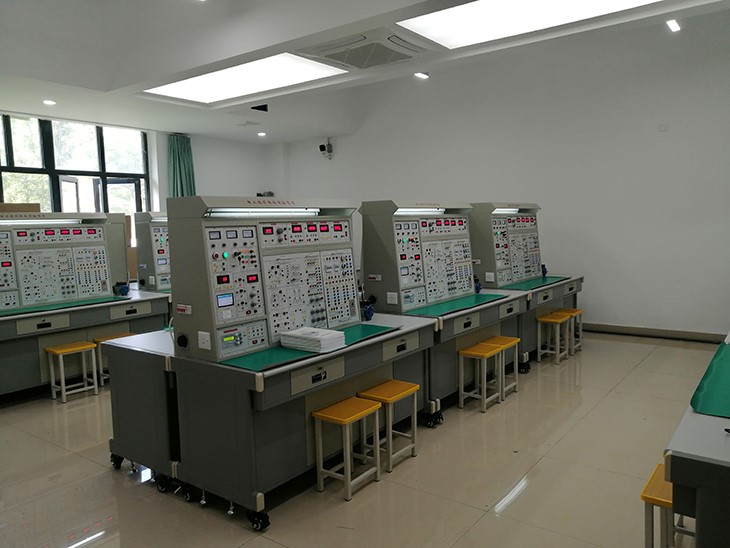

LGK-26B型 電工電子電力拖動技能實驗平臺
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、概述
電工電子電力拖動技能實驗平臺、電工電子與電力拖動實訓臺承擔機電一體化技術、數控技術等機電類相關專業的《電工電子技術及應用》等課程的實訓。同時為學生創(chuàng )新實踐、職業技能考核等提供服務。 電工電子技能實驗平臺.電路電拖實驗實驗臺、電工電子技能實驗裝置、電路電拖實驗室設備主要承擔機電類、電子類等各種專業的《電工技術》、《電工學》、《電機學》、《電機與拖動基礎》、《電力拖動及控制》、《電氣控制技術》、《電氣控制設備》等多門課程的實驗和實訓??蛇M(jìn)行各種典型電機工作性能和機械特性的測定,以及常用電氣控制線路的訓練和考核。

二、特點
1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實訓項目。
2、適應性強 實訓的深度與廣度可根據需要作靈活調整,普及與提高可根據教學的進程作有機地結合。裝置積木式結構,更換便捷,添加部件即可擴展功能或開發新實訓。
3、整套性強 從儀器儀表、專用電源到實訓連接專用導線等均配套齊全,儀器儀表的性能、精度、規格等均密切結合實訓的需要進行配套。
4、一致性強 實訓器件選擇合理、配套完整,使多組實訓結果有良好的同一性,便于教師組織和指導實訓教學。
5、直觀性強 本裝置采用整體與掛件相結合的結構形式,電源配置、儀表一目了然,各實訓掛件任務明確,操作、維護簡便。
三、功能
1、本裝置可提供實訓所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器(含頻率計)、受控源、交直流測量?jì)x表(電壓、電流、功率、功率因數)、各實訓掛箱及電機等。
2、能完成"電工基礎"、"電工學"中的疊加、戴維南、雙口網絡(luò )、諧振、選頻及一、二階電路等實訓。
3、能完成"電路分析"、"電工學"中的單相、三相、日光燈、變壓器、互感器及電度表等實訓。
4、能完成"電機控制"、"繼電接觸控制"及"電力拖動"等課程實訓。
四、實訓裝置的組成
1、裝置主要由:
(1)實訓臺
(2)電源儀器控制屏
(3)實驗掛箱
(4)三相鼠籠電機
(5)系統采集、監控及二次開發等組成。
五、實訓臺技術
1、輸入電源:三相四線(或三相五線)380V±10%/50Hz;
2、輸入功率:<1.5KVA
3、外形尺寸:160cm×75cm×165cm。鐵質雙層亞光密紋噴塑結構;
4、實驗裝置設計有電流型漏電保護功能:
(1)有電壓型漏電保護功能,避免實驗裝置控制屏內漏電現象;
(2)三相380V交流電源輸出帶有過流和短路保護功能;
(3)直流恒壓源、恒流源、信號源等要有短路和開路保護功能;
(4)各種測量?jì)x表都具有過量程保護功能。
六、電源儀器控制屏
1、控制屏采用鐵質雙層亞光密紋噴塑結構,鋁質面板。
2、為實驗提供交流電源、直流電源、恒流源、受控源、信號源及各種測試儀表等。
3、主控功能板:
(1)三相0~450V及單相0~250V連續可調交流電源。
配備一臺三相同軸聯動自耦調壓器,規格為1.5KVA/0~450V。
(2)可調交流電源輸出處設有過流保護技術,相間、線間過電流及直接短路均能自動保護;
(3)三只指針式交流電壓表,通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
(4)提供兩路低壓穩壓直流0.0~30V/1A連續可調電源,
配有數字式電壓表指示輸出電壓,電壓穩定度≤0.3%,電流穩定度≤0.3%,設有短路軟截止保護和自動恢復功能。
(5)提供一路0~500mA連續可調恒流源,分2mA、20mA、500mA三檔,負載穩定度≤5×10-4 ,額定變化率≤5×10-4 ,配有數字式直流毫安表指示輸出電流,具有輸出開路、短路保護功能。
(6)設有照明220V/30W日光燈一盞,供實驗照明用;還設有220V/30W的日光燈燈管一支,將燈管的四個頭引出供實驗用。
(7)設有真有效值交流數字電壓表一只,測量范圍0~500V;
4、信號源功能板:
(1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。
(2)大屏幕LCD顯示輸出頻率、波形、減值。
(3)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
(4)頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
(5)輸出幅度采用電位器調節,正弦波輸出具有20db,40db衰減。
(6)方波占空比可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。
(7)內外測頻功能:頻率計最高測量范圍0.1HZ -100MHz,自動換檔。
5、儀表、受控源功能板:
(1)指針式精密交流電壓表:
一只,采用帶鏡面、雙刻度線(紅、黑)表頭(不同的量程讀取相應的刻度線),測量范圍0~500V。
(2)指針式精密交流電流表:
一只,采用帶鏡面、雙刻度線(紅、黑)表頭,不同的量程讀取相應的刻度線,測量范圍0~5A。
(3)直流數顯電壓表:
一只,測量范圍0~200V,三位半數字顯示,輸入阻抗10MΩ,精度0.5級,具有超量程報警、指示及切斷總電源等功能。
(4)直流數顯毫安表:
一只,測量范圍0~2000mA,三位半數字顯示,精度0.5級,具有超量程報警、指示及切斷總電源等功能。
(5)受控源CCVS、VCCS兩路:
打開電源開關,CCVS、VCCS兩路受控源即可工作,通過適當的連接,即可獲得VCVS、CCCS受控源的功能。此外,還設有±12V兩路直流穩壓電源,并有發光管指示。
七、實驗組件掛箱
1、電路基礎實驗掛箱:
(1)提供基爾霍夫定律(可設置三個典型故障點)電路;
(2)疊加原理(可設置三個典型故障點)電路;
(3)戴維南定理電路;
(4)諾頓定理電路;
(5)二端口網絡(luò )電路;
(6)互易定理電路;
(7)R、L、C串聯諧振電路(L用空心電感)、R、C串并聯選頻電路及一階、二階動態電路等;
(8)各實驗器件齊全,實驗單元隔離分明,實驗線路完整清晰,(9)驗證性實驗與設計性實驗相結合。
2、交流電路實驗掛箱
(1)提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。
(2)負載為三個完全獨立的燈組,可連接成Y或△兩種三相負載線路;
(3)每個燈組均設有三個并聯的白熾燈鑼口燈座(每組設有三個開關控制三個負載并聯支路的通斷),可插60W以下的白熾燈九只,各燈組設有電流插座;
(4)日光燈實驗器件有30W整流器;
(5)電容器(2.2uF/500V、4.7uF/500V)、啟輝器及短接按鈕;鐵芯變壓器一只(50VA、36V/220V),原、副邊均設有保險絲及電流插座;互感線圈一組,實驗時掛上,兩個空心線圈L1 、L2 裝在滑動架上,可調節兩個線圈間的距離,并可將小線圈放到大線圈內;
(6)配有大、小鐵棒各一根及非導磁鋁棒一根;電度表一只,規格為220V、3/6A,實驗時掛上,其電源線、負載線均已接在電度表接線架的接線柱上,實驗方便;
(7)鐵芯變壓器一只(50VA、36V/220V),原副邊均設有保險絲及電流插座便于電流的測試,可進行變壓器原、副繞組同名端判斷及變壓器用等驗。
3、元件掛箱:
(1)提供實驗所需的各種元件,如電阻、二極管、發光管、穩壓管、電位器及12V指示燈等;
(2)提供十進制可調電阻箱,阻值為0~99999.9Ω/8W。
4、單三相智能功率、功率因數表掛箱:
(1)由高精度AD轉換器和高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。
(2)功率測量精度為0.5級,功率因數測量范圍0.3~1.0,電壓電流量程為450V和5A,能自動判別負載性質(感性顯示"L",容性顯示"C",純電阻不顯示)。
5、交流數字毫伏表:
(1)電壓測試范圍0.2mV~1000V(有效值),測試基本精度達到±1%
(2)量程分100mV、2V、20V、50V、1000V五檔,自動切換
(3)頻率測試范圍10Hz~1MHz,
(4)輸入阻抗1MΩ,輸入電容≤30pF
(5)采用FPGA-AG10KL144H作為主控采集芯片,模數轉換采用高速采樣芯片AD9226、12位ADC采樣,65MHz采樣率
(6)采用2.55英寸OLED液晶顯示,分辨率206*36,顯示顏色:白色,全視角
(7)上位機具有實時監視及關斷功能。
(8)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
6、受控源(四路)、回轉器、負阻抗變換器掛箱:
(1)提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡(luò )符號。
7、繼電接觸控制(一)掛箱:
(1)提供交流接觸器(線圈電壓220V)三只,熱繼電器一只,電子式時間繼電器(通電延時,工作電壓220V)一只,變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組,帶燈按鈕(黃、綠、紅各一只)三只。面板上畫有器件的外形,并將各器件的工作端子引到面板上,供實驗接線用,器件的工作狀態均有發光二極管指示。
8、繼電接觸控制(二)掛箱:
(1)提供中間繼電器(線圈電壓220V)二只,熱繼電器一只,熔斷器三只,轉換開關三只,按鈕一只,行程開關四只,信號燈、保險絲座各一只。各器件的工作端子均已引到面板上,供實驗接線用,中間繼電器及熱繼電器的工作狀態用發光二極管指示。
9、繼電接觸控制(三)掛箱:
(1)提供中間繼電器(工作狀態用發光二極管指示)二只,時間繼電器(斷電延時)一只,按鈕二只。供實驗接線用。
10、繼電接觸控制(四)掛箱:
(1)提供交流接觸器(線圈電壓380V)三只,熱繼電器一只,電子式時間繼電器(通電延時,工作電壓380V)一只,變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組,帶燈按鈕(黃、綠、紅各一只)三只。面板上畫有器件的外形,并將各器件的工作端子引到面板上,供實驗接線用,器件的工作狀態均有發光二極管指示。
11、三相鼠籠電機(△380V)
(1)電機的三個繞組要引出,方便接線。
八、實訓項目
(一)電工電路項目
1、儀表電壓、電流量程的擴展;
2、基本電工儀表的使用與測量誤差的計算;
3、減小儀表測量誤差的方法;
4、線性與非線性元件伏安特性的測繪;
5、疊加定理驗證及故障判斷;
6、電壓源與電流源的等效變換;
7、戴維南定理的驗證;
8、諾頓定理驗證;
9、雙口網絡(luò )測試;
10、互易定理驗證;
11、受控源VCCS、VCVS、CCVS、CCCS的實訓研究;
12、典型電信號的觀察與測量;
13、RC一階電路響應的測試;
14、二階動態電路響應的研究 ;
15、R、L、C元件阻抗特性的測試;
16、RC串、并聯選頻網絡(luò )特性測試;
17、R、L、C串聯諧振電路的研究;
18、用三表法測量交流電路等效參數;
19、正弦穩態交流電路相量的研究(日光燈功率因數提高實訓);
20、互感實訓;
21、單相鐵心變壓器特性的測試;
22、三相交流電路電壓、電流的測量;
23、三相電路功率的測量;
24、功率因數及相序的測量;
25、單相電度表;
26、雙聯兩地控制電路;
(二)電力拖動部分技能實訓
1、三相鼠籠式異步電動機的使用
2、三相異步電動機點動控制
3、三相異步電動機自鎖控制
4、三相異步電動機既可點動又自鎖控制
5、接觸器聯鎖正轉控制
6、接觸器聯鎖反轉控制
7、按鈕聯鎖正轉控制
8、按鈕聯鎖反轉控制
9、接觸器和按鈕雙重聯鎖反轉控制其他要求:
