透明液壓PLC控制教學實驗臺

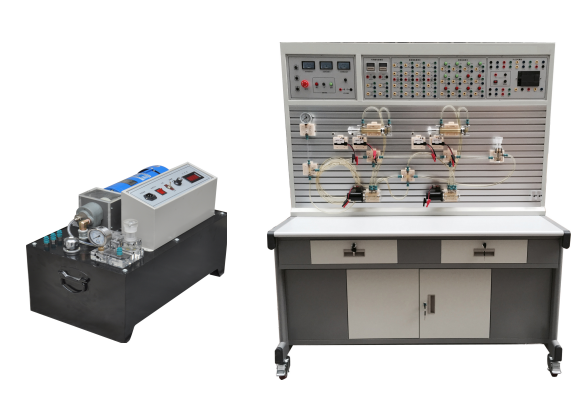

LG-YY18B型 透明液壓PLC控制教學實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司液壓PLC控制實訓設備的優點，采用了開放型綜合實驗臺結構，透明液壓PLC控制教學實驗臺廣泛征求專家教授與老師的意見，經不斷創(chuàng )新改進研制而成的。是目前液壓傳動控制技術以PLC控制的理想的綜合性實驗設備。實驗可以讓學生直觀、感性地對比、了解電、液、手動各自具有的特點、特色、及優缺點等。
一、主要技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/5A
3、裝置容量：≤1kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1600mm×700mm×1750mm
7、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公頃容積40L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油；
8、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
9、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-200SMART CPU 1SR20數字量12點輸入/8點繼電器輸出。
（3）配有控制模塊：PLC輸入、輸出模塊；繼電器控制模塊；控制按鈕模塊；時間繼電器模塊等。
10、電磁換向閥：DC24V .吸力3mpa
二、主要特點
1、液壓PLC控制教學實驗臺主要由實驗桌、實驗臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實驗回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、用單向閥的保壓回路。
23、用換向閥的保壓回路。
24、PLC編程軟件學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控制的液壓基本回路實訓（優化控制）

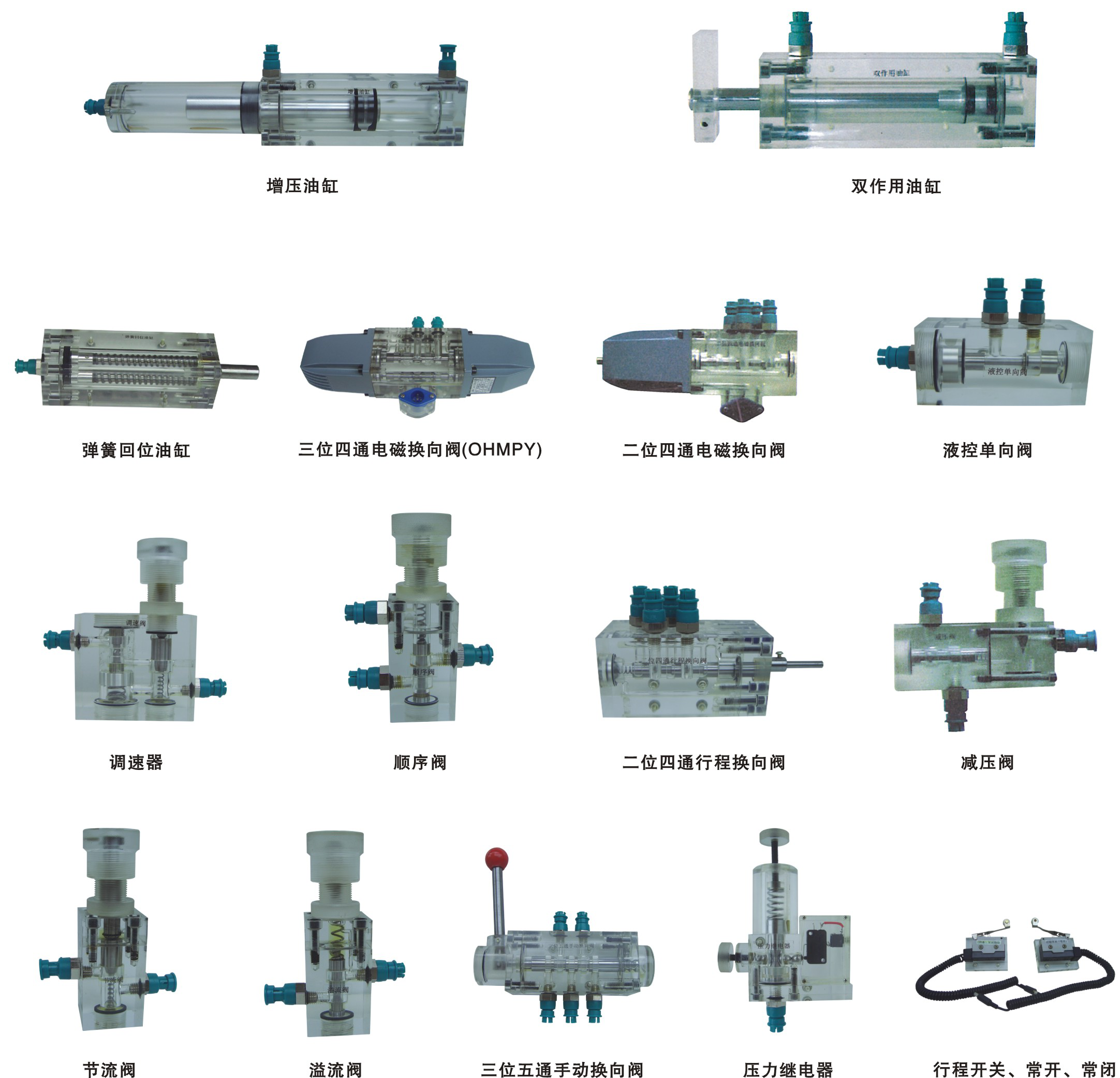

四、液壓元件
五、透明液壓教學實驗臺清單
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/5A
3、裝置容量：≤1kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1600mm×700mm×1750mm
7、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公頃容積40L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油；
8、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
9、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-200SMART CPU 1SR20數字量12點輸入/8點繼電器輸出。
（3）配有控制模塊：PLC輸入、輸出模塊；繼電器控制模塊；控制按鈕模塊；時間繼電器模塊等。
10、電磁換向閥：DC24V .吸力3mpa
二、主要特點
1、液壓PLC控制教學實驗臺主要由實驗桌、實驗臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實驗回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、用單向閥的保壓回路。
23、用換向閥的保壓回路。
24、PLC編程軟件學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控制的液壓基本回路實訓（優化控制）
四、液壓元件
| 序號 | 名 稱 | 型 號 | 數量 | 備注 |
| 1 | 驗驗桌 | 1600×700×1750mm | 1張 | |
| 2 | 實驗臺 | 1臺 | ||
| 3 | PLC主機模塊 | S7-200SMART | 1塊 | |
| 4 | 電源模塊 | 1塊 | ||
| 5 | 繼電器控制模塊 | 1塊 | ||
| 6 | 時間繼電器模塊 | 1塊 | ||
| 7 | 控制按鈕模塊 | 1塊 | ||
| 8 | 直流電機 |
泵站 |
1臺 | |
| 9 | 直流電機專用調速控制模塊 | 1塊 | ||
| 10 | 數字轉速表與轉速傳感器 | 1個 | ||
| 11 | 齒輪油泵（CB-B6） | 1個 | ||
| 12 | 溢流閥 | 1個 | ||
| 13 | 耐震壓力表 | 1個 | ||
| 14 | 油箱 | 1個 | ||
| 15 | 吸油過濾器 | 1個 | ||
| 16 | 空氣過濾器 | 1個 | ||
| 17 | 油溫液位計 | 1個 | ||
| 18 | 雙作用油缸（帶行程撞塊） | 透明元件 | 2只 | |
| 19 | 二位二通電磁換向閥 | 透明元件 | 1只 | |
| 20 | 二位四通電磁換向閥 | 透明元件 | 2只 | |
| 21 | 三位四通電磁換向閥（O型） | 透明元件 | 1只 | |
| 22 | 三位四通電磁換向閥（H型） | 透明元件 | 1只 | |
| 23 | 三位四通電磁換向閥（M型） | 透明元件 | 1只 | |
| 24 | 彈簧回位油缸 | 透明元件 | 1只 | |
| 25 | 增壓油缸 | 透明元件 | 1只 | |
| 26 | 輔助油箱 | 透明元件 | 1只 | |
| 27 | 單向閥 | 透明元件 | 2只 | |
| 28 | 液控單向閥 | 透明元件 | 2只 | |
| 29 | 溢流閥（直動式） | 透明元件 | 2只 | |
| 30 | 溢流閥（先導式） | 透明元件 | 1只 | |
| 31 | 節流閥（直動式） | 透明元件 | 1只 | |
| 32 | 調速閥 | 透明元件 | 2只 | |
| 33 | 順序閥 | 透明元件 | 2只 | |
| 34 | 減壓閥 | 透明元件 | 1只 | |
| 35 | 二位四通行程換向閥 | 透明元件 | 1只 | |
| 36 | 三位五通手動換向閥 | 透明元件 | 1只 | |
| 37 | 壓力繼電器 | 透明元件 | 1只 | |
| 38 | 壓力表 | 透明元件 | 3只 | |
| 39 | 三通接頭 | 透明元件 | 7只 | |
| 40 | 四通接頭 | 透明元件 | 3只 | |
| 41 | 行程開關 | 4只 | ||
| 42 | 透明液壓皮管 | 20米 | ||
| 43 | 油盤 | 1只 | ||
| 44 | 液壓油 | L-HL46 | 15L | |
| 45 | 編程電纜 | 西門子 | 1條 | |
| 46 | 國標電源線 | 1條 | ||
| 47 | 實驗導線 | 1包 | ||
| 48 | 快速油接頭 | 5只 | ||
| 78 | 工具箱 | 1個 | ||
| 79 | 內六角扳手 | 3把 | ||
| 80 | 螺絲刀 | 2把 | ||
| 81 | 剪刀 | 1把 | ||
| 82 | 活動板手 | 1把 | ||
| 83 | 尖嘴鉗 | 1把 | ||
| 84 | 液壓實訓說明書 | 1冊 | ||
| 85 | PLC編程軟件、程序 | 光盤 | 1盤 |
