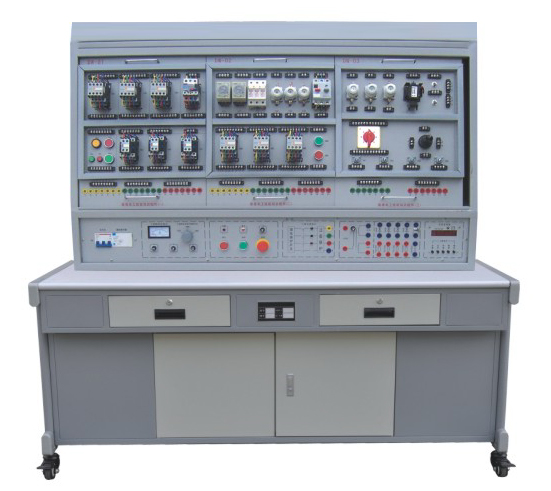

電機組試驗臺
一、裝置配備
（一）電源控制屏
LGK-746DT型 電機組試驗臺控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板；
電機組試驗臺主控功能板配備資源：
1、三相四線電源輸入，經漏電保護器、總開關后，通過啟、停按鈕控制接觸器通斷，設有急停按鈕
2、控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓
3、定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能考核提供一個統一的標準。
4、交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源
5、4只1N5408二極管，用于能耗制動的整流電路
6、三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動
（二）實訓桌
電機組試驗臺實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓用物品。
（三）實訓室總體智能電源管理系統（8套設備配置1個）
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成。
主要功能：
1、上電前合閘條件檢測：輸入過壓、欠壓、對地漏電、過流、任一故障存在不合閘；并且進行語音報警；
2、運行檢測保護：輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護，并且進行語音報警；保護閥值現場可設置；
3、漏電功能測試：按下漏電測試按鈕，裝置會(huì )自動提供一個漏電測試信號，使保護器跳閘，重新進行上電合閘條件檢測，語音提示“開機自檢中”，故障消除后，實訓室總體智能電源管理系統自動合閘，恢復供電。
4、過壓保護：運行中，出現輸入過壓，實訓室總體智能電源管理系統將跳閘，并且對應的“過壓”指示燈以紅綠色交替顯示進行提醒，語音播報“電源過壓，請注意”；
5、過流保護：運行中，三相電流中任一相出現過流，實訓室總體智能電源管理系統將跳閘，且對應的“過流”指示燈以紅綠色交替顯示進行提醒，語音播報“過流，請注意”；
6、漏電保護：運行中，三相中任一相發生漏電，實訓室總體智能電源管理系統將跳閘，并且對應的“漏電”指示燈以紅綠色交替顯示進行提醒，語音播報“有漏電，請注意”。
參數設備如下：
（1）高壓保護電壓：現場可設置
Ⅰ檔：220V+15%,即253V±5V,動作時間：2~5S
Ⅱ檔：220V+25%,即275V±5V,動作時間：2~5S
Ⅲ檔：220V+35%,即297V±5V,動作時間：2~5S
（2）欠壓保護電壓：現場可設置
Ⅰ檔：220V-30%,即154V±10V,動作時間：2~5S
Ⅱ檔：220V-20%,即176V±10V,動作時間：2~5S
Ⅲ檔：220V-15%,即187V±10V,動作時間：2~5S
（3）過流保護電流：現場可設置
Ⅰ檔：5A±0.5A,動作時間：0.5S~2S
Ⅱ檔：15A±0.5A,動作時間：0.5S~2S
Ⅲ檔：20A±0.5A,動作時間：0.5S~2S
二、實訓組件
1. 維修電工實訓組件<一>
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等
2. 維修電工實訓組件<二>
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3. 維修電工實訓組件<三>
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等
4.三相鼠籠式異步電動機380V/Y
5.三相鼠籠式異步電動機380V/Y（帶速度繼電器）
6.三相雙速異步電動機380V/YY/△
7.三相鼠籠式異步電動機380V/△
8.各種輔助工具及耗材（萬用表、螺絲刀、壓線鉗、線材等）
三、技術性能
1. 輸入電壓：三相四線～380V±10% 50HZ
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 參考外形尺寸：1305mm×807mm ×1630mm
四、特點要求
1. 電氣控制線路實訓元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性；
2. 操作臺只需三相四線的交流電源，即可投入使用；
3. 技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4. 繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
五、實訓項目
1. 單向啟動停止控制電路
2. 三相異步電動機點動控制電路
3. 三相異步電動機兩地控制電路
4. 三相異步電動機聯鎖正反轉控制電路
5. 自動順序控制電路
6. 手動順序啟動
7. 異步電動機星、三角控制電路
8. 異步電動機能耗制動控制電路
9. 按鈕聯鎖正反轉控制線路
10. 接觸器聯鎖正反轉控制線路
11. 雙重聯鎖正反轉控制線路
12. 單向減壓?jiǎn)?dòng)及反接制動控制線路
13. 異步電動機反接制動控制電路
14. 自動往返控制電路
15. 正反轉點動、啟動控制電路
16. 帶有點動的自動往返控制電路
17. 異步電動機自鎖控制電路
18. 異步電動機單向點動、啟動控制電路
19. 三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路
20. 三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路
21. 接觸器控制雙速電動機的控制線路
22. 時間繼電器控制雙速電機的控制線路
23. C620-1型車床控制電路
24. 電動葫蘆控制電路
25. Y3150型滾齒機控制電路
26. Z3040搖臂鉆床電路
27. CA6140車床電路
（一）電源控制屏
LGK-746DT型 電機組試驗臺控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板；
電機組試驗臺主控功能板配備資源：
1、三相四線電源輸入，經漏電保護器、總開關后，通過啟、停按鈕控制接觸器通斷，設有急停按鈕
2、控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓
3、定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能考核提供一個統一的標準。
4、交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源
5、4只1N5408二極管，用于能耗制動的整流電路
6、三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動
電機組試驗臺實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓用物品。
（三）實訓室總體智能電源管理系統（8套設備配置1個）
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成。
主要功能：
1、上電前合閘條件檢測：輸入過壓、欠壓、對地漏電、過流、任一故障存在不合閘；并且進行語音報警；
2、運行檢測保護：輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護，并且進行語音報警；保護閥值現場可設置；
3、漏電功能測試：按下漏電測試按鈕，裝置會(huì )自動提供一個漏電測試信號，使保護器跳閘，重新進行上電合閘條件檢測，語音提示“開機自檢中”，故障消除后，實訓室總體智能電源管理系統自動合閘，恢復供電。
4、過壓保護：運行中，出現輸入過壓，實訓室總體智能電源管理系統將跳閘，并且對應的“過壓”指示燈以紅綠色交替顯示進行提醒，語音播報“電源過壓，請注意”；
5、過流保護：運行中，三相電流中任一相出現過流，實訓室總體智能電源管理系統將跳閘，且對應的“過流”指示燈以紅綠色交替顯示進行提醒，語音播報“過流，請注意”；
6、漏電保護：運行中，三相中任一相發生漏電，實訓室總體智能電源管理系統將跳閘，并且對應的“漏電”指示燈以紅綠色交替顯示進行提醒，語音播報“有漏電，請注意”。
參數設備如下：
（1）高壓保護電壓：現場可設置
Ⅰ檔：220V+15%,即253V±5V,動作時間：2~5S
Ⅱ檔：220V+25%,即275V±5V,動作時間：2~5S
Ⅲ檔：220V+35%,即297V±5V,動作時間：2~5S
（2）欠壓保護電壓：現場可設置
Ⅰ檔：220V-30%,即154V±10V,動作時間：2~5S
Ⅱ檔：220V-20%,即176V±10V,動作時間：2~5S
Ⅲ檔：220V-15%,即187V±10V,動作時間：2~5S
（3）過流保護電流：現場可設置
Ⅰ檔：5A±0.5A,動作時間：0.5S~2S
Ⅱ檔：15A±0.5A,動作時間：0.5S~2S
Ⅲ檔：20A±0.5A,動作時間：0.5S~2S
二、實訓組件
1. 維修電工實訓組件<一>
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等
2. 維修電工實訓組件<二>
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3. 維修電工實訓組件<三>
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等
4.三相鼠籠式異步電動機380V/Y
5.三相鼠籠式異步電動機380V/Y（帶速度繼電器）
6.三相雙速異步電動機380V/YY/△
7.三相鼠籠式異步電動機380V/△
8.各種輔助工具及耗材（萬用表、螺絲刀、壓線鉗、線材等）
三、技術性能
1. 輸入電壓：三相四線～380V±10% 50HZ
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 參考外形尺寸：1305mm×807mm ×1630mm
四、特點要求
1. 電氣控制線路實訓元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性；
2. 操作臺只需三相四線的交流電源，即可投入使用；
3. 技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4. 繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
五、實訓項目
1. 單向啟動停止控制電路
2. 三相異步電動機點動控制電路
3. 三相異步電動機兩地控制電路
4. 三相異步電動機聯鎖正反轉控制電路
5. 自動順序控制電路
6. 手動順序啟動
7. 異步電動機星、三角控制電路
8. 異步電動機能耗制動控制電路
9. 按鈕聯鎖正反轉控制線路
10. 接觸器聯鎖正反轉控制線路
11. 雙重聯鎖正反轉控制線路
12. 單向減壓?jiǎn)?dòng)及反接制動控制線路
13. 異步電動機反接制動控制電路
14. 自動往返控制電路
15. 正反轉點動、啟動控制電路
16. 帶有點動的自動往返控制電路
17. 異步電動機自鎖控制電路
18. 異步電動機單向點動、啟動控制電路
19. 三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路
20. 三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路
21. 接觸器控制雙速電動機的控制線路
22. 時間繼電器控制雙速電機的控制線路
23. C620-1型車床控制電路
24. 電動葫蘆控制電路
25. Y3150型滾齒機控制電路
26. Z3040搖臂鉆床電路
27. CA6140車床電路
