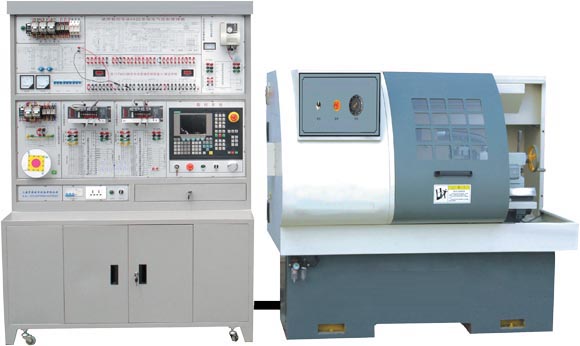

網絡(luò )型數控車床綜合技能實訓智能考核系統(西門子)
一、產品介紹
1、網絡(luò )型數控車床綜合技能實訓智能考核系統(西門子)由數控車床實訓臺和加工型數控車床實物組成，不僅可作為數控車床電氣故障的維修實訓設備，也可作為數控車床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床編程與加工操作等多項功能。
2、學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實驗操作。
3、完全采用工業化的器件，開放式結構，將一臺數控車床的電控系統在實訓臺上進行分解展示；模塊化結構設計，并設計有電氣柜，便于實現數控車床各個環節的實訓教學。
二、結構與特點
1、控制屏采用鐵質雙層亞光密紋噴塑結構。
2、采用西門子802C數控系統。
3、X/Z進給軸均采用交流伺服電機驅動。
4、主軸電機由變頻器進行無級調速。
5、設計有專門的故障設置區和排故操作單元，具有數控車床的故障維修考核功能。
6、加工型數控車床，可對鋼材、鐵、銅等材料進行實際車削加工。
三、技術性能
1、 輸入電源：三相四線380V±10% 50Hz
2、裝置容量：＜4KVA
2、 實訓臺外形尺寸：1370mm×600mm×1890mm
四、數控車床技術參數
◆床身最大回轉直徑：350mm
◆三爪卡盤：160 mm
◆主軸孔徑：45 mm
◆ 電動刀架：四工位
◆主軸電機功率：3.7W
◆主軸最高轉速：2000rpm
◆ 外形尺寸：1830×1200×1600 mm
五、部分實訓項目
1、數控車床電氣系統的設計
2、數控系統的參數設置與調整
3、輸入輸出接口實訓
4、機床參考點的調試
5、伺服電機驅動單元的調試與應用
6、變頻器的調試、參數設置與應用
7、電動刀架控制實訓
8、數控系統的通訊
9、數控車床故障診斷與維修
10、數控系統的操作與編程
11、數控車床加工實訓。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、網絡(luò )型數控車床綜合技能實訓智能考核系統(西門子)由數控車床實訓臺和加工型數控車床實物組成，不僅可作為數控車床電氣故障的維修實訓設備，也可作為數控車床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床編程與加工操作等多項功能。
2、學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實驗操作。
3、完全采用工業化的器件，開放式結構，將一臺數控車床的電控系統在實訓臺上進行分解展示；模塊化結構設計，并設計有電氣柜，便于實現數控車床各個環節的實訓教學。
二、結構與特點
1、控制屏采用鐵質雙層亞光密紋噴塑結構。
2、采用西門子802C數控系統。
3、X/Z進給軸均采用交流伺服電機驅動。
4、主軸電機由變頻器進行無級調速。
5、設計有專門的故障設置區和排故操作單元，具有數控車床的故障維修考核功能。
6、加工型數控車床，可對鋼材、鐵、銅等材料進行實際車削加工。
三、技術性能
1、 輸入電源：三相四線380V±10% 50Hz
2、裝置容量：＜4KVA
2、 實訓臺外形尺寸：1370mm×600mm×1890mm
四、數控車床技術參數
◆床身最大回轉直徑：350mm
◆三爪卡盤：160 mm
◆主軸孔徑：45 mm
◆ 電動刀架：四工位
◆主軸電機功率：3.7W
◆主軸最高轉速：2000rpm
◆ 外形尺寸：1830×1200×1600 mm
五、部分實訓項目
1、數控車床電氣系統的設計
2、數控系統的參數設置與調整
3、輸入輸出接口實訓
4、機床參考點的調試
5、伺服電機驅動單元的調試與應用
6、變頻器的調試、參數設置與應用
7、電動刀架控制實訓
8、數控系統的通訊
9、數控車床故障診斷與維修
10、數控系統的操作與編程
11、數控車床加工實訓。
