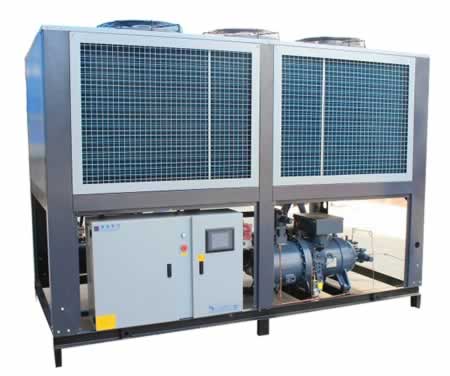

雙級壓縮制冷系統實訓裝置

一、概述
雙級壓縮制冷系統實訓裝置是采用一次節流中間不完全冷卻的雙級蒸汽壓縮式制冷循環系統，配備高壓機、低壓機、冷凝器、節流閥、中間冷卻器、蒸發器等制冷系統真實部件，并設有數顯溫度表、壓力表、電壓表、電流表等測量?jì)x表。本裝置適用于大中專院校制冷專業相關課程的教學實訓。

二、特點
1.系統真實完整，采用中溫中壓制冷劑的雙級壓縮氟利昂制冷循環系統；
2.裝置采用透明化、開放式設計，學生能夠直觀清晰的了解整個裝置的工作過程；
3.設有電流型漏電保護裝置，實訓插座采用手槍插式全封閉結構，使用方便可靠，杜絕觸電。
三、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜2.5kVA
4.制冷劑：R22
四、系統配置
1.控制屏
采用雙層亞光密紋噴塑結構，造型新穎。*上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量?jì)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2.交流電源
三相380V交流電源供電，經漏電保護器，通過啟、停開關控制總電源。
3.制冷系統
包含高壓機、低壓機、冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、節流閥、中間冷卻器、蒸發器等。
4.測量?jì)x表
(1)指針式電壓表：量程0～450V，1.5級
(2)指針式電流表：量程0～10A，1.5級
(3)數顯溫度表1只（精度0.5級）
采用PT100鉑電阻作傳感器，測量范圍-50～150℃。通過琴鍵進行切換，共測6組溫度參數，分別為低壓機吸氣口溫度、中間冷卻器進口溫度、高壓機吸氣口溫度、高壓機排氣口溫度、冷凝器出口溫度和蒸發器進口溫度。
(4)真空壓力表3只
量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側和高壓側壓力的壓力變化。
5.控制儀表
高低壓力控制器1只：實時監測制冷系統低壓側壓力、中間側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源。
五、實訓項目
1.熟悉一次節流中間不完全冷卻制冷循環系統的基本結構和工作原理
2.雙級壓縮氟利昂制冷循環系統的調試
3.雙級壓縮氟利昂制冷循環工作參數的測定與計算
4.制冷機組能效比的計算與分析
