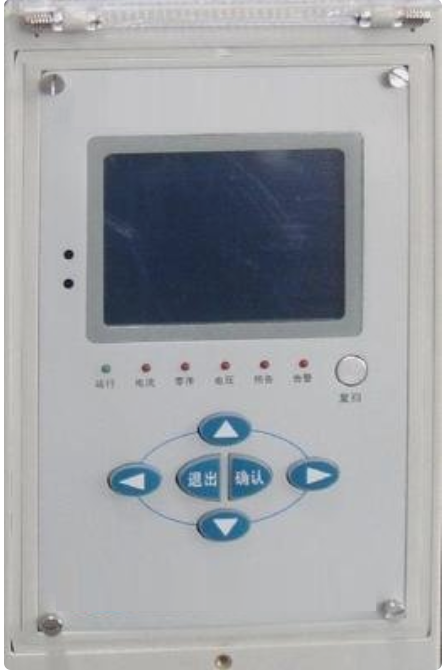

LGMRMB-1電動機綜合保護實訓裝置
1 概述
LGMRMB-1電動機綜合保護實訓裝置具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能?？膳c接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能?？蓮V泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。
2 產品選型
2.1數字式電動機保護器

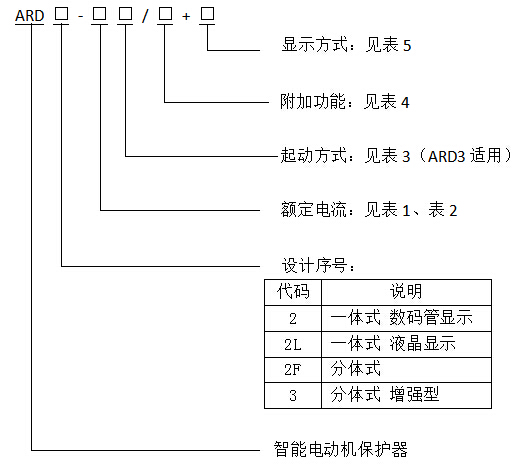

● 型號說明

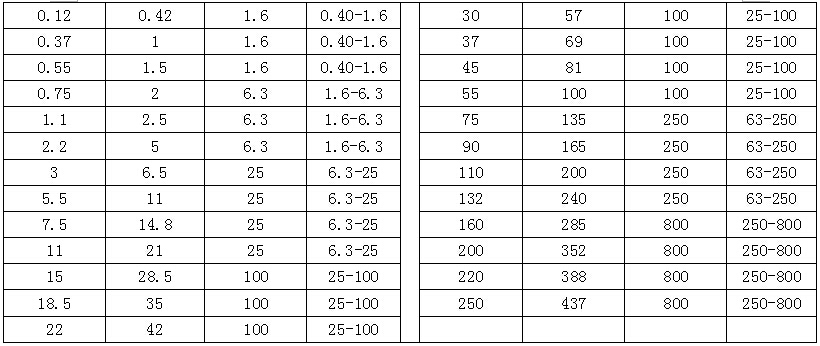

● 額定電流
表 1

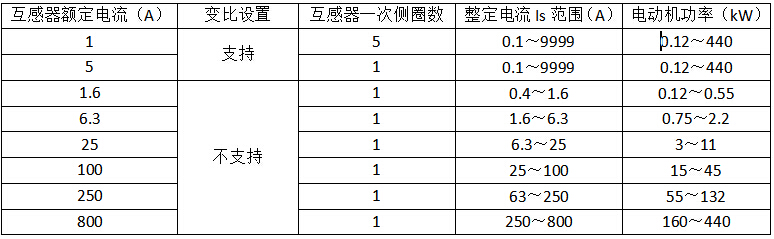

● 額定電流附加說明
表 2
注：＞250kW的低壓電動機，額定電流小于800A時均可選用800A等級的電動機保護器。

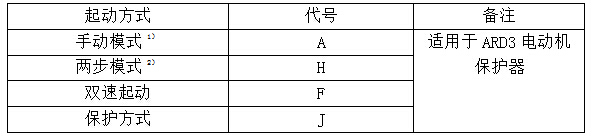

● 起動方式
表 3
注：
1、手動模式：保護器參與控制，起動方式為直接起動（全壓起動）、雙向起動時，保護器設置為手動模式。
2、兩步模式：保護器參與控制，起動方式為星/三角起動（兩繼電器）、自耦變壓器（兩繼電器）時，保護器設置為兩步模式。

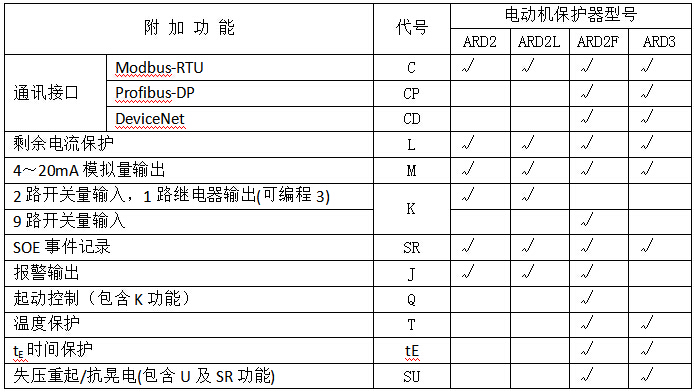

● 附加功能
表 4
注：1、“√”表示可以選擇的附加功能。
2、溫度保護的測量范圍：熱電阻100Ω～30kΩ。
●顯示方式
表 5
注：對于無顯示要求的客戶，須在一批訂單中訂購一個90L顯示單元，作為調試使用。

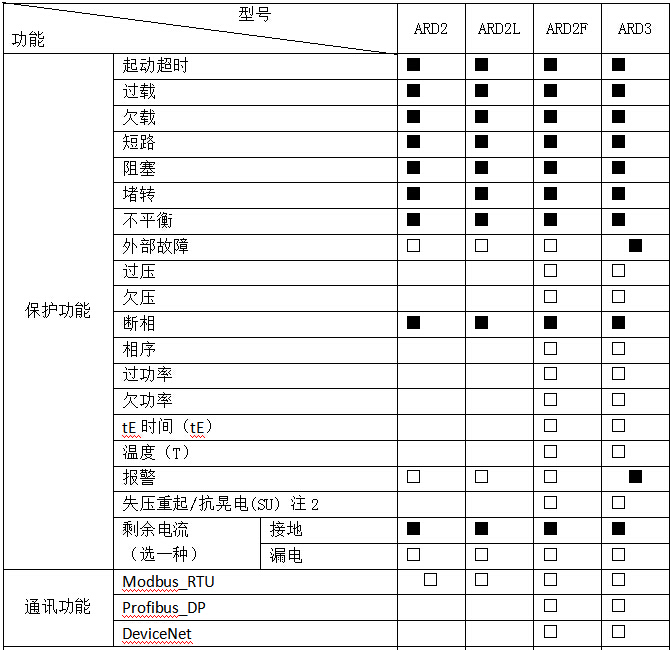

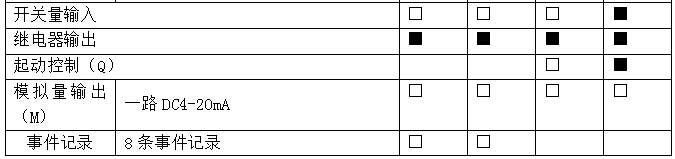

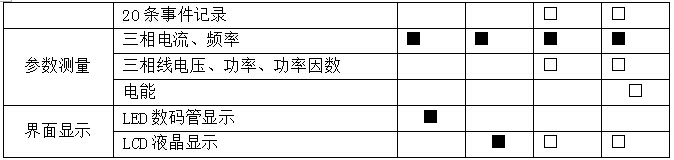

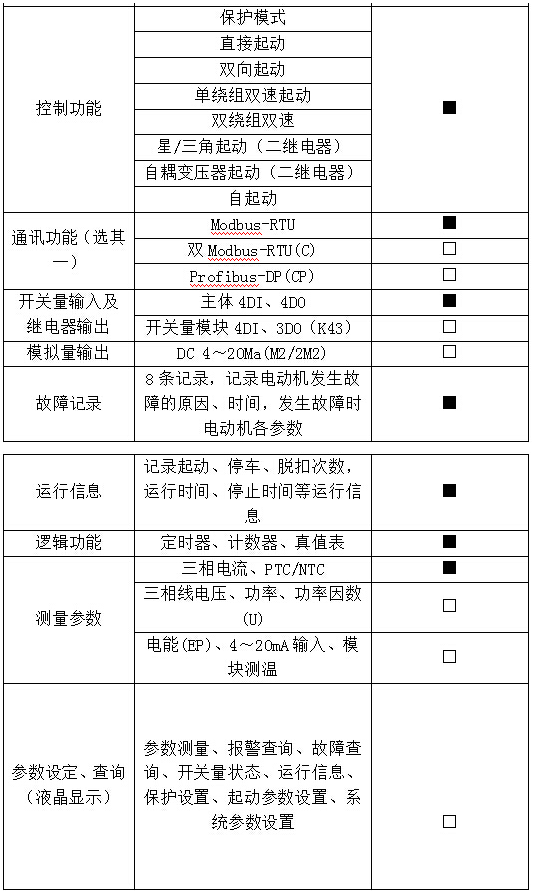

● 產品規格
注：
1、“■”為標配功能，“□”為選配功能。
2、選配失壓起重（抗晃電）功能含電壓和故障記錄功能。

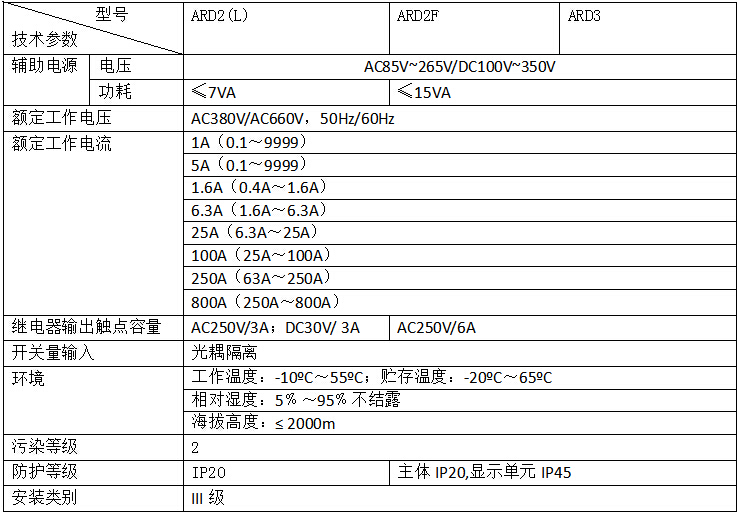

● 技術指標
2.2模塊式電動機保護器

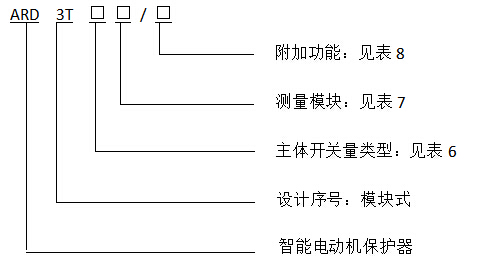

● 型號說明

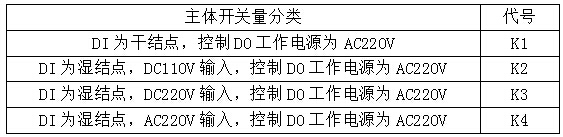

● 主體開關量類型
表 6

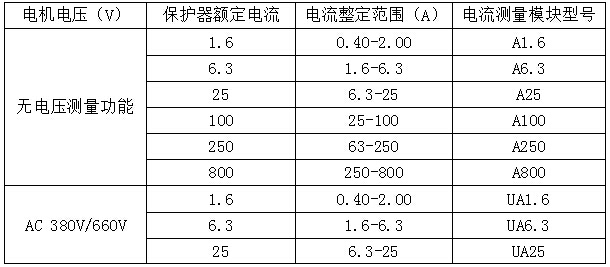

測量模塊
表 7

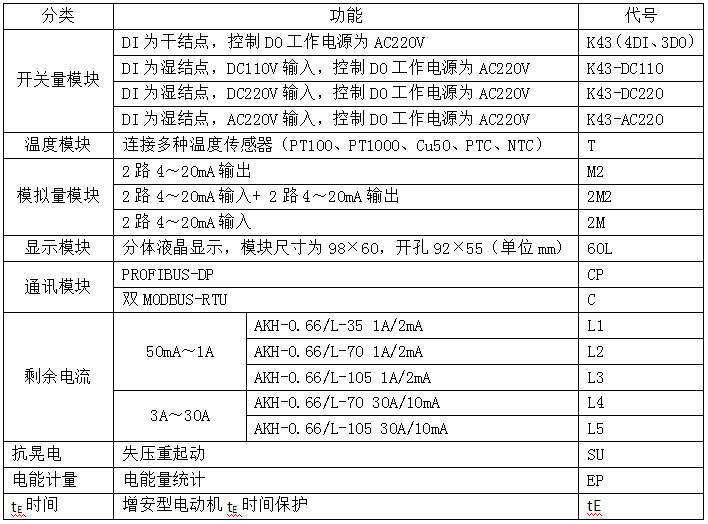

附加功能
表 8

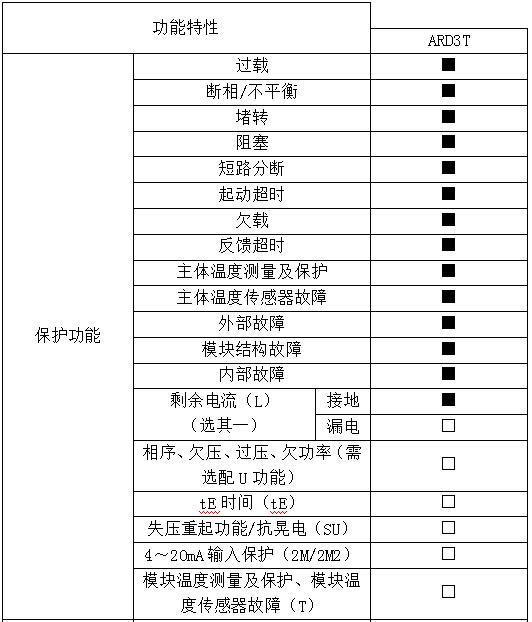

● 功能配置

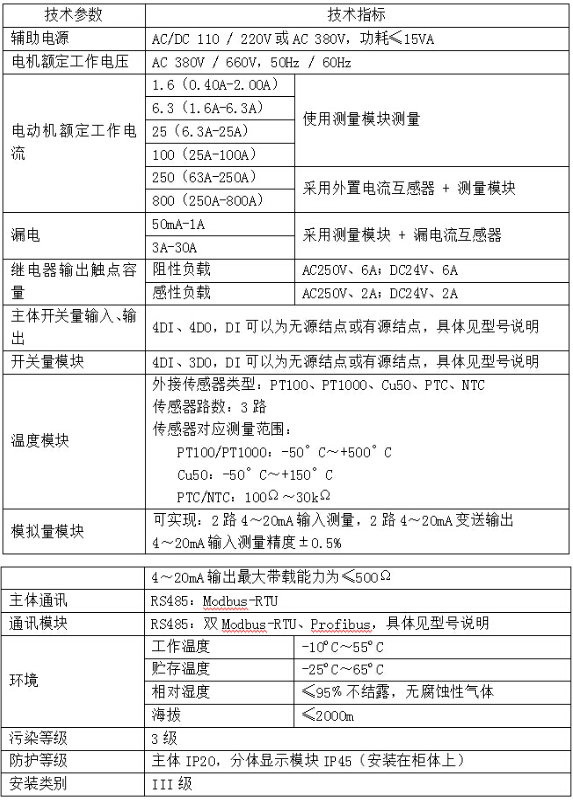

● 技術指標
2.3 產品介紹

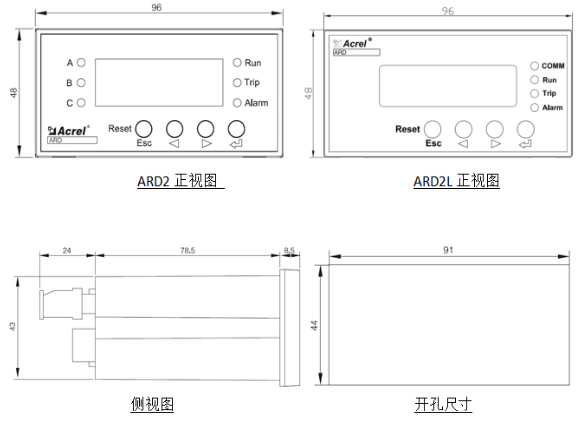

2.3.1 ARD2(L)電動機保護器

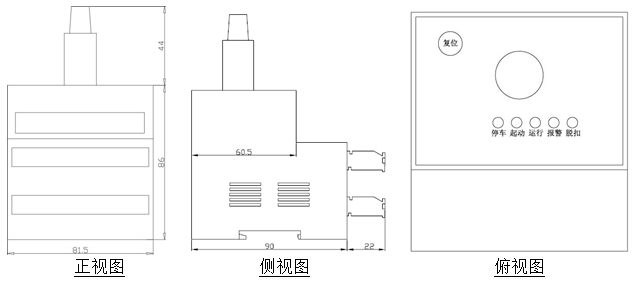

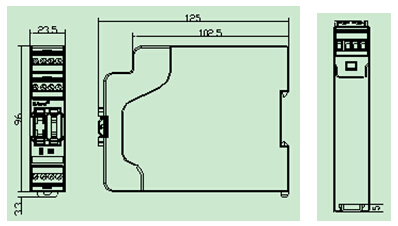

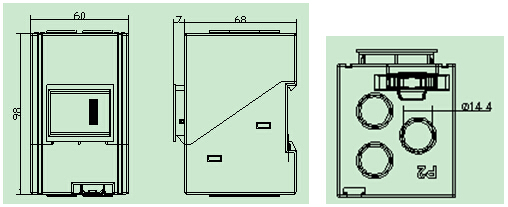

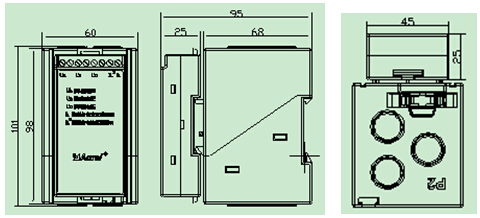

● 外形及安裝尺寸（單位：mm）
主體模塊

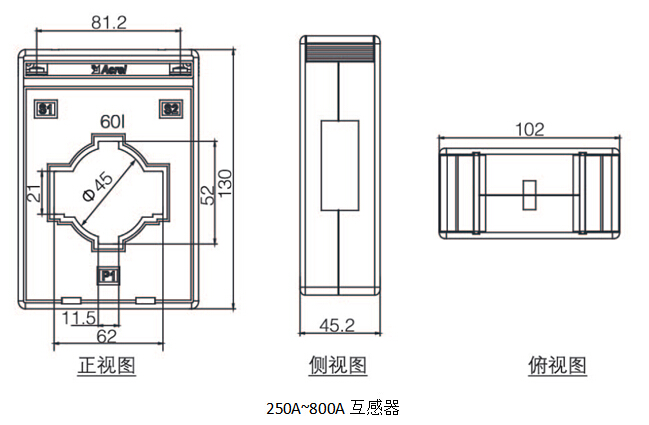

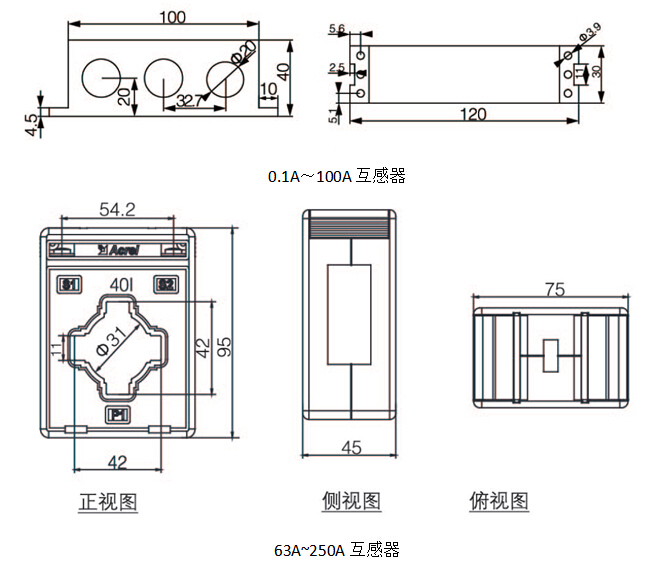

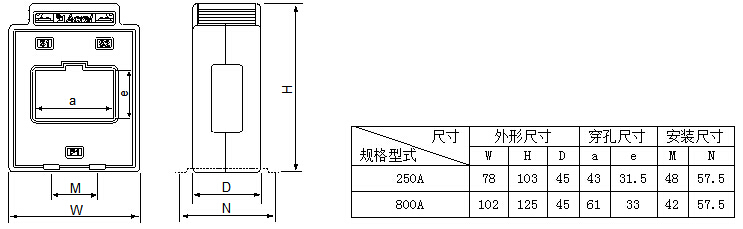

互感器

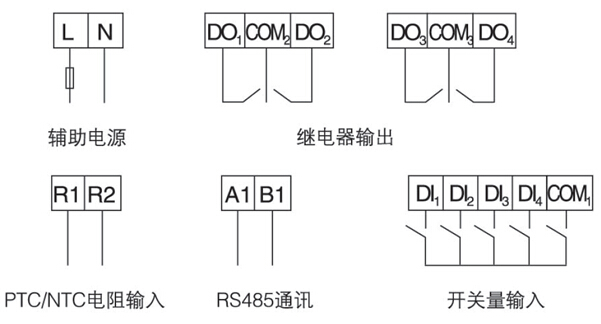

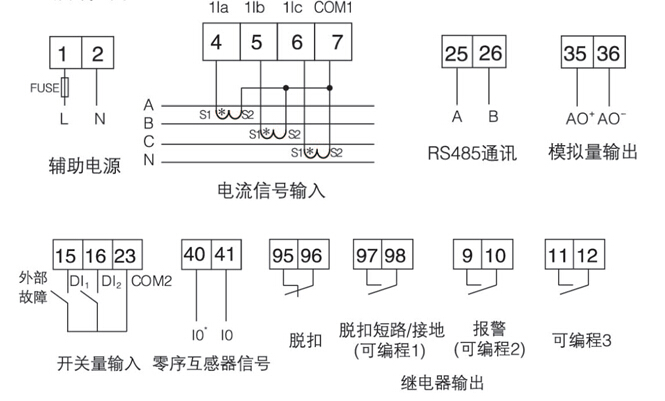

● 接線端子
2.3.2 ARD2F、ARD3電動機保護器
外形及安裝尺寸（單位：mm）
主體模塊

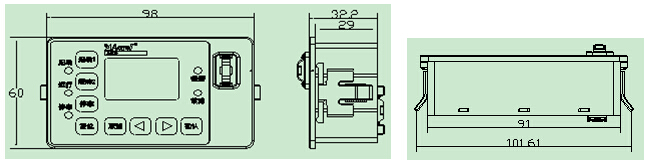

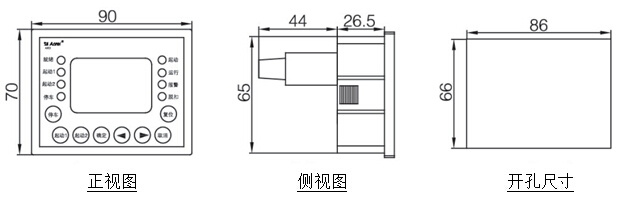

顯示單元

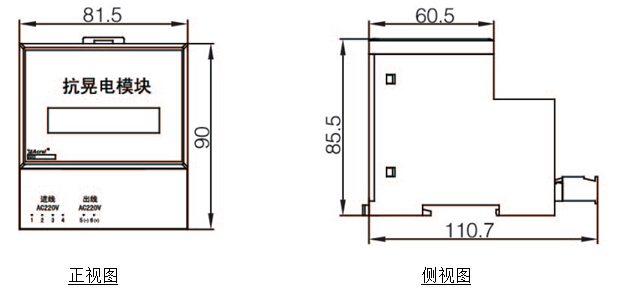

抗晃電模塊

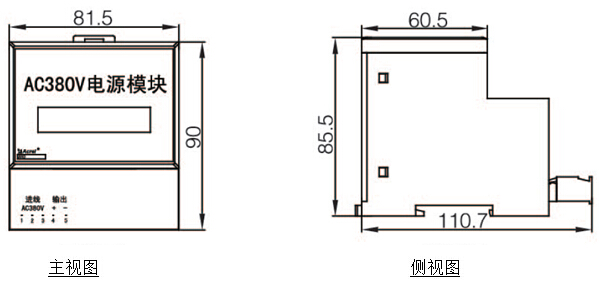

AC380V電源模塊
互感器
同ARD2(L)互感器部分

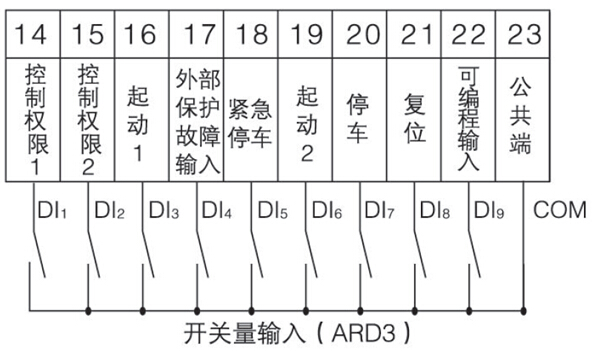

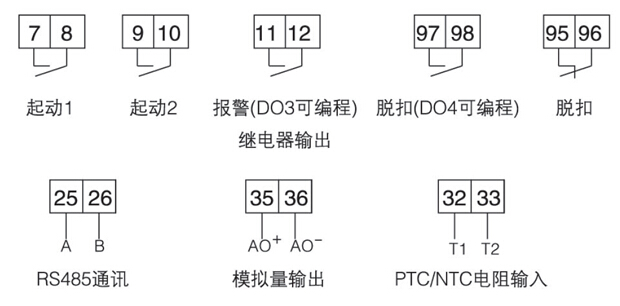

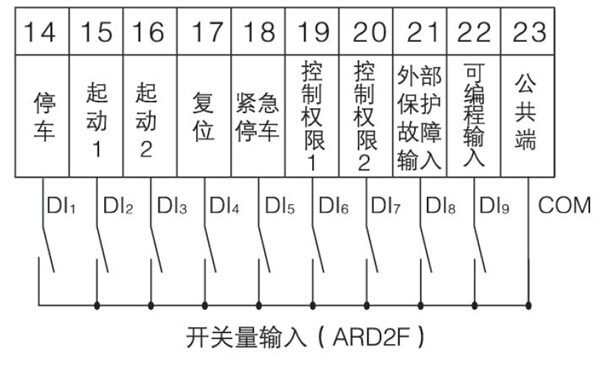

● 接線端子
2.3.3 ARD3T電動機保護器

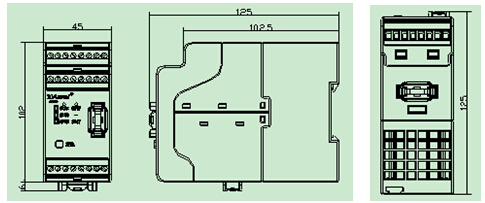

外形及安裝尺寸（單位：mm）
主體模塊：
測量模塊：
電流測量模塊
電流+電壓測量模塊
溫度、模擬量、開關量模塊：

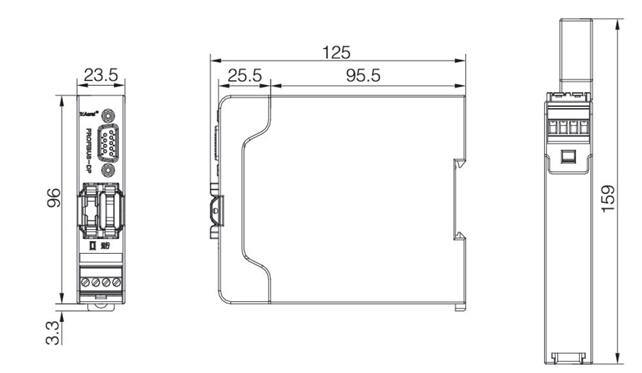

通訊模塊：
顯示模塊：

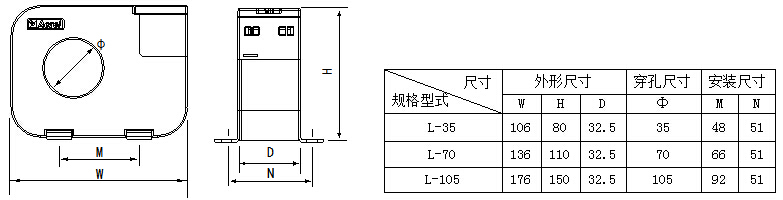

外置電流互感器：

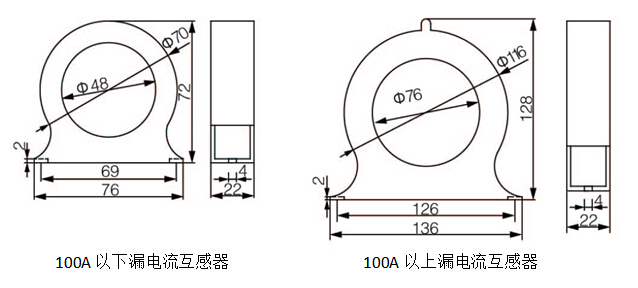

漏電流互感器：

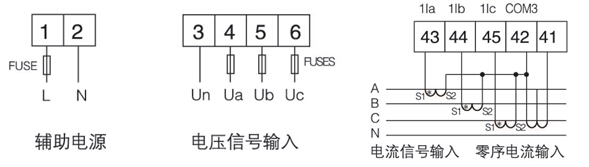

接線端子
主體模塊
測量模塊

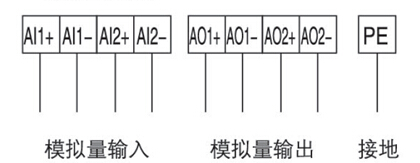

模擬量模塊

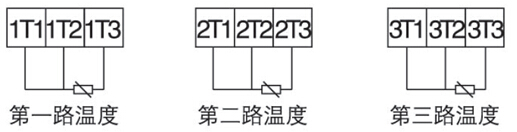

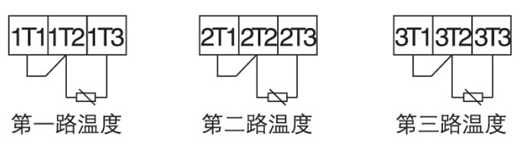

溫度模塊
二線制
三線制

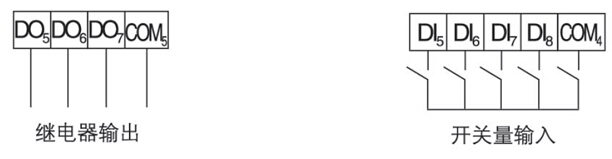

開關量模塊

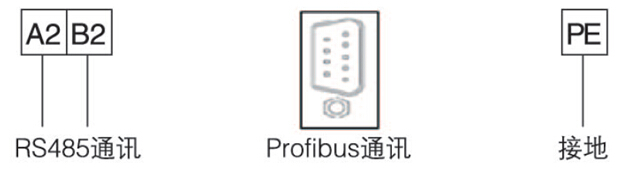

通訊模塊
